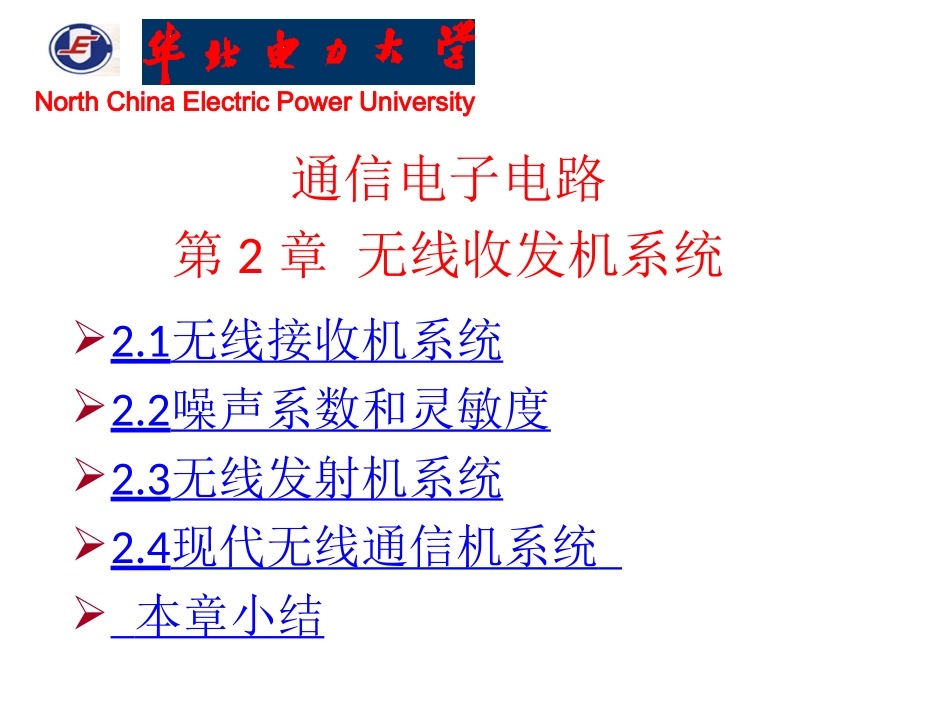

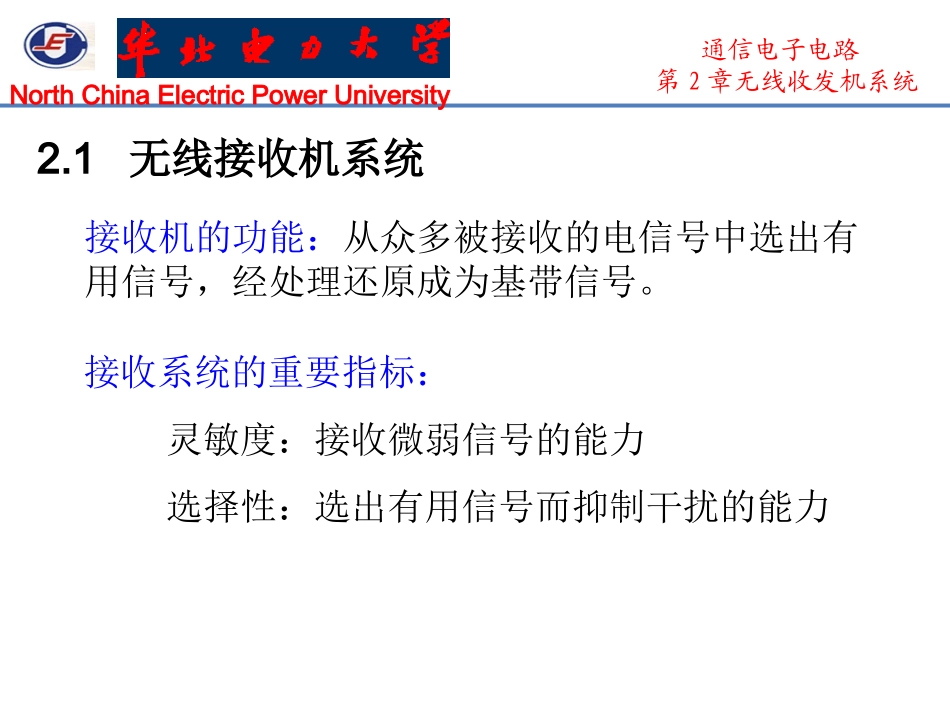

通信电子电路第2章无线收发机系统2.1无线接收机系统2.2噪声系数和灵敏度2.3无线发射机系统2.4现代无线通信机系统本章小结NorthChinaElectricPowerUniversityNorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统2.1无线接收机系统接收机的功能：从众多被接收的电信号中选出有用信号，经处理还原成为基带信号。接收系统的重要指标：灵敏度：接收微弱信号的能力选择性：选出有用信号而抑制干扰的能力NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统接收机系统方案需要解决的关键问题：①要求滤波器的品质因数Q值高；②要求有较大的线性动态范围；③要求天线转换器的损耗小，隔离度高。典型的接收机系统：单次变频超外差接收机双重变频超外差接收机NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统2.1.1单次变频超外差接收机455(465)ILSfffkk:0.530SfMMSfLf超外差的含义：本振频率始终高出接收频率一个中频，且中频固定图2-1-1单次变频超外差式接收机方框图NorthChinaElectricPowerUniversity超外差式接收机的核心是混频器部分。混频器的作用：将接收到的不同载波频率转变为固定的中频。无论如何去调谐接收机，中频是不变的。混频输出信号的频率：或。工程中将称为上混频，而将称为下混频。注意：混频器只改变已调信号的载波频率，而不改变已调信号振幅的变化规律，因此中频已调信号仍然携带着基带信号的信息。通信电子电路第2章无线收发机系统ILSfffILSfffILSfffILSfffNorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统采用超外差的原因：（1）中频比信号载频低很多，在中频段实现对有用信道的选择要比在载频段选择对滤波器Q值的要求低很多。（2）接收机从天线上接收到的信号电平一般非常微弱。（3）在较低的固定中频上解调或A/D变换也相对容易。NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统超外差接收机的缺点：组合干扰频率点多，产生非线性失真NorthChinaElectricPowerUniversity2.1.2混频器的干扰通信电子电路第2章无线收发机系统混频器（非线性器件）vi12vv设为射频输入，为本振输入12vvv2cosLLvvt230123iaavavav……1cosSSvvt非线性元件的特性曲线不是直线混频的实现方法：即通过非线性器件实现两个信号的相乘，进而实现频率相加减。NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统01(coscos)SSLLiaavtvt则22(coscos)SSLLavtvt011coscosSSLLaavtavt22222221/2()1/2cos21/2cos2SLSSLLavvavtavt2[cos()cos()]SLLSLSavvtt……33()a……NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统电流中所含的频率成分•输入频率：ωLωS•和频与差频：ωL+ωSωL-ωS•输入频率的谐波：2ωL2ωS3ωL3ωS…•组合频率：2ωL+ωS2ωL-ωS•3ωL+ωS3ωL-ωS…….NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统组合频率分量可以用一个通用关系式表示：fp、q=∣pfL+qfs∣，其中p、q为任意整数当p=1，q=-1时，得到中频fI；当p、q为其它值时，这些组合频率分量构成了混频器特有的干扰。典型的干扰：（1）啸叫干扰（2）中频干扰（3）镜像干扰NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统一、啸叫干扰（干扰哨声）原因：由接近中频的组合频率产生，当某些组合频率分量满足表达式±pfL±qfs≈fI，则混频器输出端的选频电路就无法剔除这些频率分量的信号现象：收听到正常信号的同时，伴随有啸叫声NorthChinaElectricPowerUniversity通信电子电路第2章无线收发机系统例：超外差收音机的中频频率fI=465KHz，接收电台信号频率fs=931KHz，则相应的本振频率fL=fs+fI=1396KHz，混频器非线性器件产生的组合频率中，当p=-1，q=2时，得组合频率-fL+2fs=466KHz=fn，与fI相差1KHz，中频滤波器难以滤除在检波器中形成差拍检波，听到1KHz的啸叫声。NorthChinaElectricPowerUniversity通信电子电路第2章无线...
