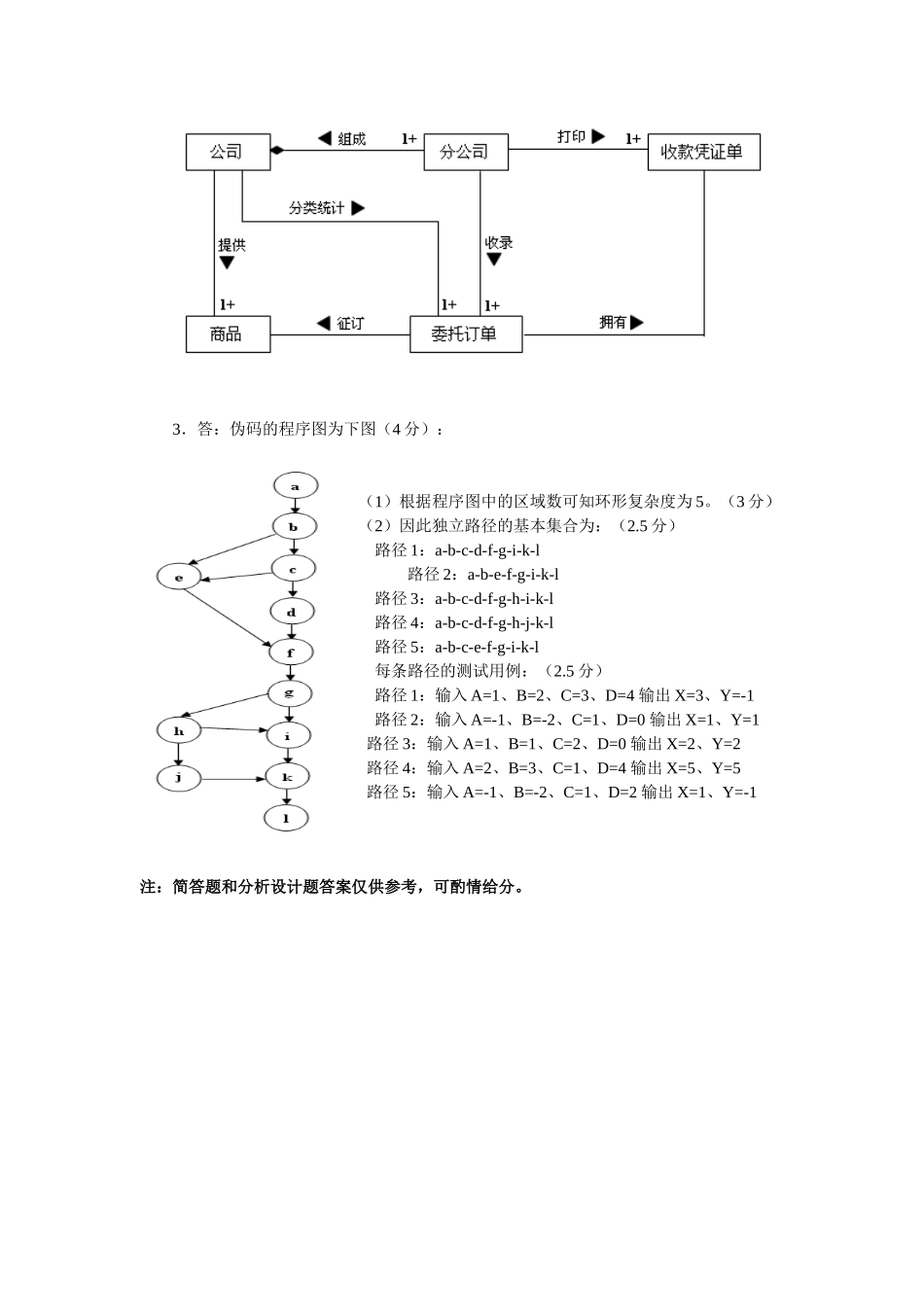

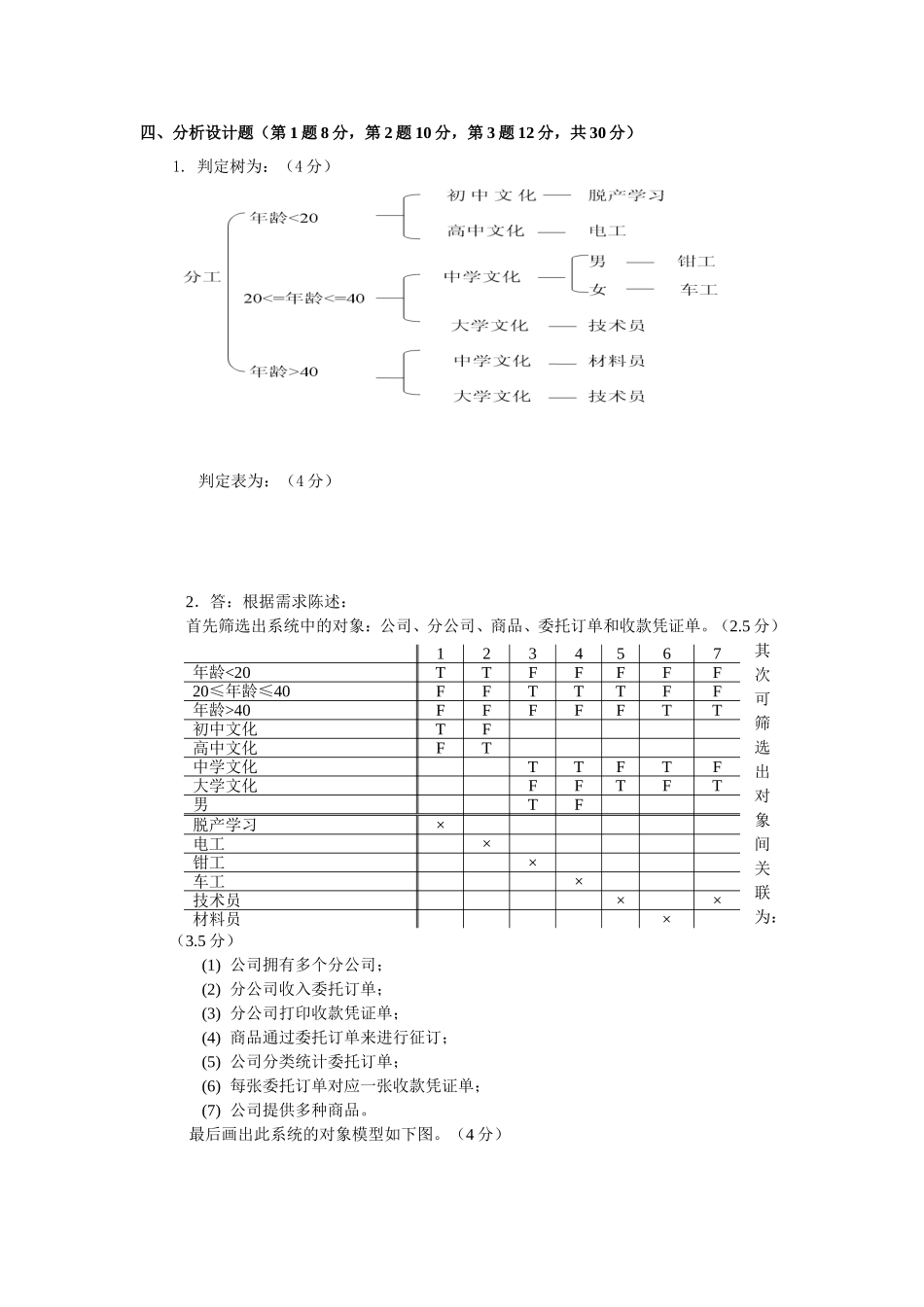

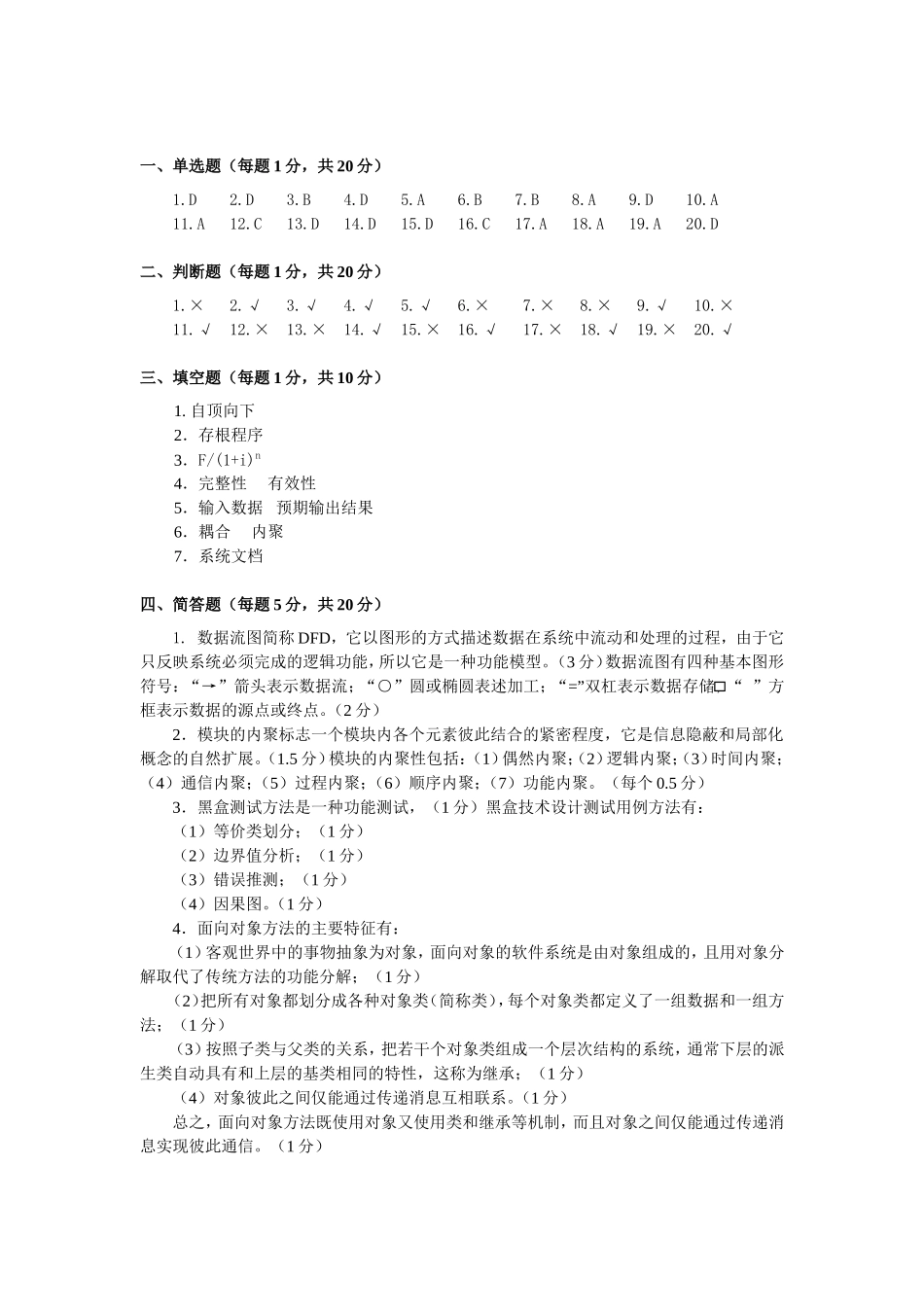

一、单选题（每题1分，共20分）1.D2.D3.B4.D5.A6.B7.B8.A9.D10.A11.A12.C13.D14.D15.D16.C17.A18.A19.A20.D二、判断题（每题1分，共20分）1.×2.√3.√4.√5.√6.×7.×8.×9.√10.×11.√12.×13.×14.√15.×16.√17.×18.√19.×20.√三、填空题（每题1分，共10分）1.自顶向下2．存根程序3．F/(1+i)n4．完整性有效性5．输入数据预期输出结果6．耦合内聚7．系统文档四、简答题（每题5分，共20分）1.数据流图简称DFD，它以图形的方式描述数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。（3分）数据流图有四种基本图形符号：“→”箭头表示数据流；“○”圆或椭圆表述加工；“=”双杠表示数据存储；“”方框表示数据的源点或终点。（2分）2．模块的内聚标志一个模块内各个元素彼此结合的紧密程度，它是信息隐蔽和局部化概念的自然扩展。（1.5分）模块的内聚性包括：（1）偶然内聚；（2）逻辑内聚；（3）时间内聚；（4）通信内聚；（5）过程内聚；（6）顺序内聚；（7）功能内聚。（每个0.5分）3．黑盒测试方法是一种功能测试，（1分）黑盒技术设计测试用例方法有：（1）等价类划分；（1分）（2）边界值分析；（1分）（3）错误推测；（1分）（4）因果图。（1分）4．面向对象方法的主要特征有：（1）客观世界中的事物抽象为对象，面向对象的软件系统是由对象组成的，且用对象分解取代了传统方法的功能分解；（1分）（2）把所有对象都划分成各种对象类（简称类），每个对象类都定义了一组数据和一组方法；（1分）（3）按照子类与父类的关系，把若干个对象类组成一个层次结构的系统，通常下层的派生类自动具有和上层的基类相同的特性，这称为继承；（1分）（4）对象彼此之间仅能通过传递消息互相联系。（1分）总之，面向对象方法既使用对象又使用类和继承等机制，而且对象之间仅能通过传递消息实现彼此通信。（1分）四、分析设计题（第1题8分，第2题10分，第3题12分，共30分）1.判定树为：（4分）判定表为：（4分）2．答：根据需求陈述：首先筛选出系统中的对象：公司、分公司、商品、委托订单和收款凭证单。（2.5分）其次可筛选出对象间关联为：（3.5分）(1)公司拥有多个分公司；(2)分公司收入委托订单；(3)分公司打印收款凭证单；(4)商品通过委托订单来进行征订；(5)公司分类统计委托订单；(6)每张委托订单对应一张收款凭证单；(7)公司提供多种商品。最后画出此系统的对象模型如下图。（4分）1234567年龄<20TTFFFFF20≤年龄≤40FFTTTFF年龄>40FFFFFTT初中文化TF高中文化FT中学文化TTFTF大学文化FFTFT男TF脱产学习×电工×钳工×车工×技术员××材料员×3．答：伪码的程序图为下图（4分）：（1）根据程序图中的区域数可知环形复杂度为5。（3分）（2）因此独立路径的基本集合为：（2.5分）路径1：a-b-c-d-f-g-i-k-l路径2：a-b-e-f-g-i-k-l路径3：a-b-c-d-f-g-h-i-k-l路径4：a-b-c-d-f-g-h-j-k-l路径5：a-b-c-e-f-g-i-k-l每条路径的测试用例：（2.5分）路径1：输入A=1、B=2、C=3、D=4输出X=3、Y=-1路径2：输入A=-1、B=-2、C=1、D=0输出X=1、Y=1路径3：输入A=1、B=1、C=2、D=0输出X=2、Y=2路径4：输入A=2、B=3、C=1、D=4输出X=5、Y=5路径5：输入A=-1、B=-2、C=1、D=2输出X=1、Y=-1注：简答题和分析设计题答案仅供参考，可酌情给分。
