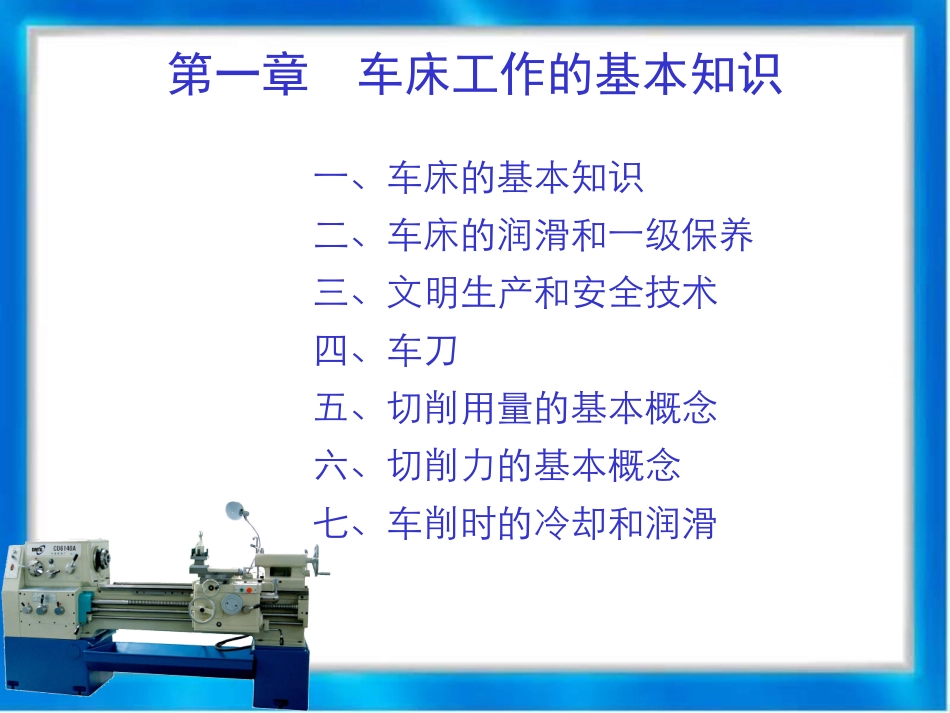

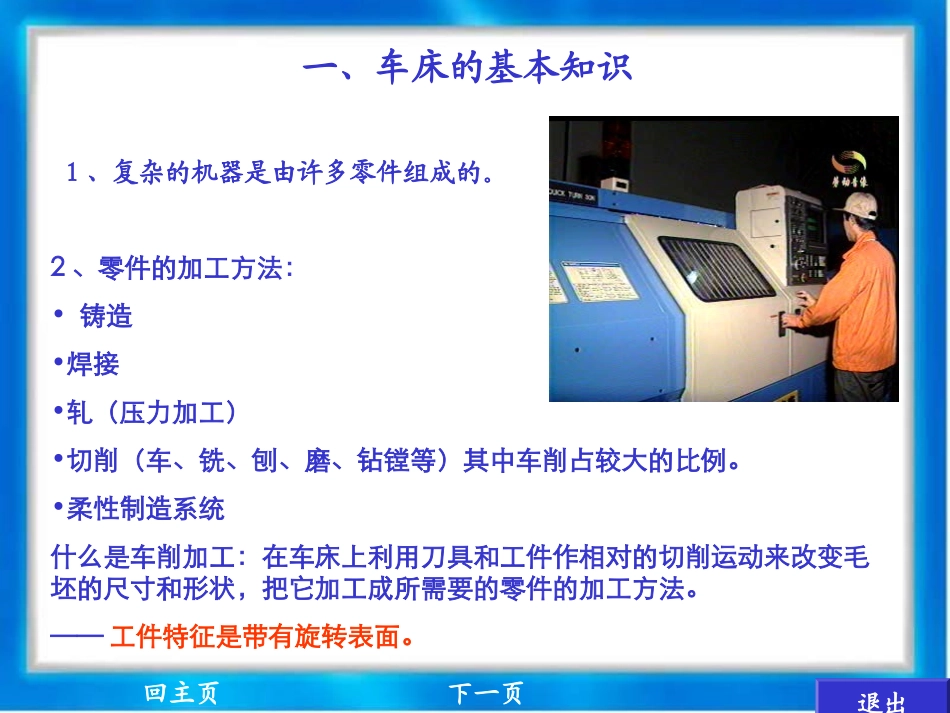

车工工艺学第一章车床工作的基本知识一、车床的基本知识二、车床的润滑和一级保养三、文明生产和安全技术四、车刀五、切削用量的基本概念六、切削力的基本概念七、车削时的冷却和润滑一、车床的基本知识1、复杂的机器是由许多零件组成的。2、零件的加工方法：•铸造•焊接•轧（压力加工）•切削（车、铣、刨、磨、钻镗等）其中车削占较大的比例。•柔性制造系统什么是车削加工：在车床上利用刀具和工件作相对的切削运动来改变毛坯的尺寸和形状，把它加工成所需要的零件的加工方法。——工件特征是带有旋转表面。回主页下一页退出一、车床的基本知识回主页下一页退出一、车床的基本知识回主页下一页退出一、车床的基本知识（1）车外圆（2）车螺纹回主页下一页退出1、车削范围一、车床的基本知识（3）车端面（4）车内孔回主页下一页退出一、车床的基本知识（5）车成型面（6）车锥面回主页下一页退出一、车床的基本知识（7）切槽或切断（12）绕弹簧（11）滚花（10）铰孔（9）钻孔（8）钻中心孔回主页下一页退出2、车床的主要部分名称和用途一、车床基本知识切削液管主轴箱进给箱尾座：装夹工件刀架：装车刀操纵杆溜板箱卡盘：装夹工件丝杠床身光杠交换齿轮箱2、车床的主要部分名称和用途一、车床基本知识3、车床的传动一、车床基本知识电动机带轮主轴箱卡盘工件旋转进给箱丝杠溜板箱床鞍刀架车螺纹光杠溜板箱床鞍刀架直线运动交换齿轮箱二、车床的润滑和一级保养回主页下一页退出1、润滑的作用：保证车床正常运转和减少磨损。2、车床润滑的主要形式：（1）浇油润滑：车床外露的滑动表面（2）溅油润滑：齿轮箱内的零件（3）油绳润滑：车床进给箱（4）弹子油杯润滑：尾座和中小滑板轴承（5）黄油杯：交换齿轮架、溜板箱等部位（6）油泵循环润滑：（注意加油的时间）二、车床的润滑和一级保养回主页下一页退出3、卧式车床的一级保养（500小时）（1）外保养（外壳、丝杠、光杠、操纵杆，检查螺钉、手柄、清洗附件）（2）主轴箱（清洗滤油器、检查主轴螺母、调整垫片、制动器）（3）溜板箱及刀架（清洗刀架、清洗并调整中小滑板丝杠间隙）（4）交换齿轮箱（清洗齿轮、轴套、加油，调整齿轮啮合间隙、检查轴套是否松动）（5）尾座（保持内外清洁）（6）润滑系统（清洗检查，保证油路畅通）（7）电器部分（清扫、、检查固定）回主页下一页退出（一）文明生产：1、开车前检查各部分机构，启动后空转1—2分钟；2、先停车再变速；3、不得用丝杠进给车外圆等；4、不准敲击卡盘，床面上不放置物品；5、装夹较重的物体，注意安全；6、及时磨刀；7、车铸铁、气割下料的工件，擦去导轨上润滑油；8、使用切削液前在导轨上涂润滑油；9、下班前，清楚车床及周围切屑及切削液，按规定在加油部位加上润滑油；10、下班后，床鞍摇到床尾一端，传动手柄在空档，关电源。三、车工文明生产与安全技术回主页下一页退出（二）安全技术1、穿戴工作服及劳保护品2、工作时头不要太靠近工件；3、集中精力，不许做与车床工作无关的事4、工件与车刀装夹牢固，卡盘有防松装置5、不准用手刹住转动的卡盘6、车床开动时不许测量工件、也不许触摸7、不许用手直接接触切屑8、卡盘扳手要及时取下9、不许带手套三、车工文明生产与安全技术四、车刀回主页下一页退出四、车刀回主页下一页退出外圆车刀端面车刀切断车刀内孔车刀成形车刀螺纹车刀1、车刀的种类和用途四、车刀（1）900车刀（偏刀）作用是用来车外圆、端面、阶台偏刀分为右偏刀、左偏刀。（判断的方法）回主页下一页退出（2）450车刀（弯头车刀）作用是用来车外圆、端面、倒角1、车刀的种类和用途四、车刀（3）切断刀用来切断工件或切槽回主页下一页退出（4）车孔刀---用来车内孔（5）成形车刀：用来车圆弧面和成型面（6）螺纹车刀：用来车螺纹四、车刀回主页下一页退出（7）硬质合金可转位车刀结构形式刀片的形状四、车刀2、车削的基本概念（1）工作运动切削加工时刀具和工件之间的相对运动。（2）进给运动：使工件上多余的材料不断被去除的工作运动。--车刀的运动（纵向、横向）1）主运动-消耗机床的主要动力和形成切削速度。将切屑切下所必须的基本运动。--工件的...
