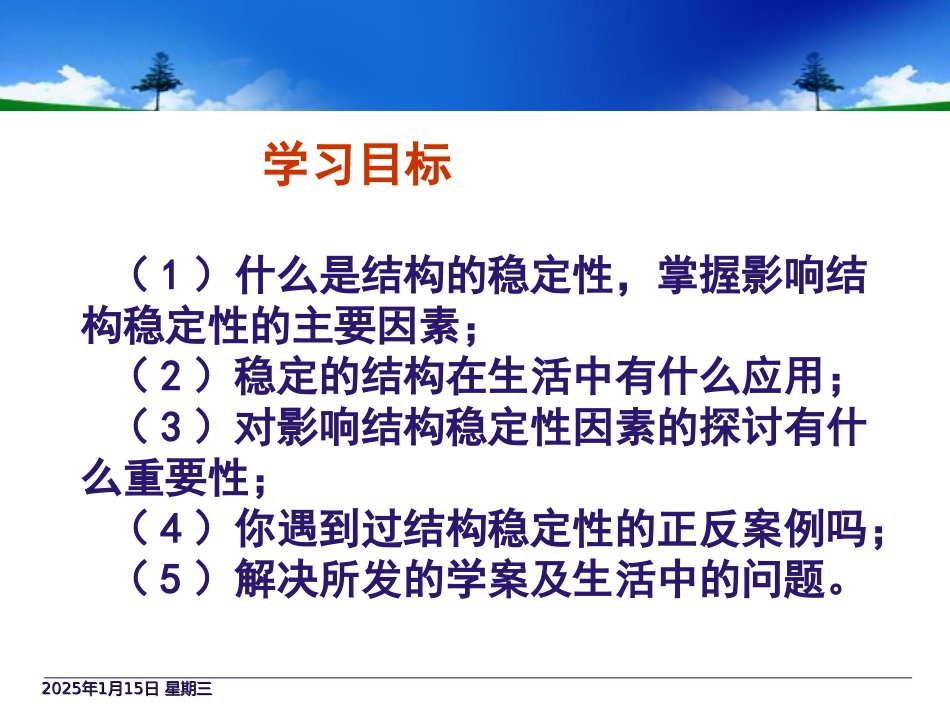

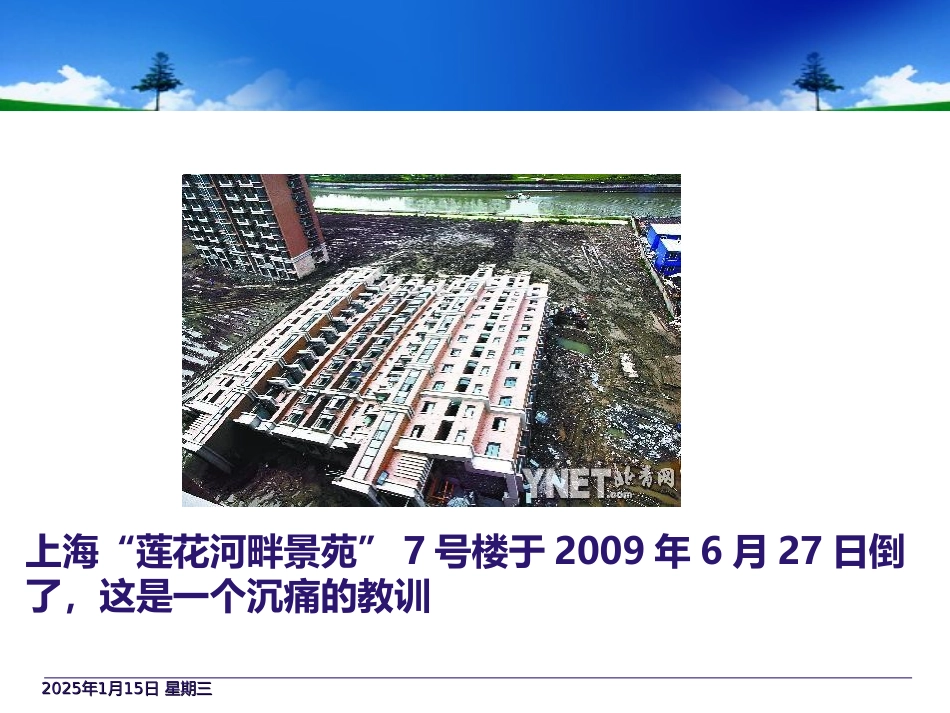

苏教版通用技术《技术与设计2》结构与稳定性主讲人：黄应龙单位：浏阳市第十一中学2025115年月日星期三2025115年月日星期三学习目标（1）什么是结构的稳定性，掌握影响结构稳定性的主要因素；（2）稳定的结构在生活中有什么应用；（3）对影响结构稳定性因素的探讨有什么重要性；（4）你遇到过结构稳定性的正反案例吗；（5）解决所发的学案及生活中的问题。2025115年月日星期三2025115年月日星期三上海“莲花河畔景苑”7号楼于2009年6月27日倒了，这是一个沉痛的教训2025115年月日星期三2025115年月日星期三广告牌倒了！2025115年月日星期三2025115年月日星期三载有货物的汽车在行史过程中突然侧翻，平衡状态被打破。2025115年月日星期三2025115年月日星期三暴雪过后打破原有状态出现了不平衡现象。2025115年月日星期三2025115年月日星期三1结构的稳定性结构的稳定性(Stability)是指结构在负载的作用下维持其原有平衡状态的能力。它是结构的重要性质之一。P012稳定不是状态绝对不变，而是指受干扰后，允许状态有所变动，但当干扰消失后，能重新返回到原平衡状态，称为稳定。不能回到原有平衡状态，称为不稳定。2025115年月日星期三2025115年月日星期三2、影响结构的稳定性因素探究实验。实验一2025115年月日星期三2025115年月日星期三结论一:结构或构件重心位置的高低影响结构的稳定性。重心越低,稳定性越好;重心越高,稳定性越差。2025115年月日星期三2025115年月日星期三生活中采用降低重心的方法来提高结构稳定性的实例2025115年月日星期三2025115年月日星期三生活中采用降低重心的方法来提高结构稳定性的实例2025115年月日星期三2025115年月日星期三思考：思考：是不是结构的重心越低，就一定越稳定呢？学生举例2025115年月日星期三2025115年月日星期三例如：人站立时稳定，身体例如：人站立时稳定，身体越倾斜的时候会变的越不稳越倾斜的时候会变的越不稳定，为什么重心下降了，反定，为什么重心下降了，反而不稳定呢？而不稳定呢？结构重心所在点的垂线是否落在结构底面的范围内，落在底面范围内就是稳定的，反之就是不稳定的2025115年月日星期三2025115年月日星期三小资料：比萨斜塔由于塔身压力过重和地质松软，南面的地基比北面约低２米。在施工期间塔身既出现轻微倾斜，随着工程的进度，倾斜度不断增加。到塔身建到第三层时，可明显看出倾斜，曾一度停工。一百多年以后，经工程师托马索·皮萨诺精心测量和计算，证明比萨斜塔虽倾斜，但不会倒塌，使工程继续按原设计继续施工，直到竣工。这座八层高的塔楼有58.4米高，砖石打造的地基直径为19.6米．深及地平面以下5.5米，地基朝南向水平线倾斜了5.5度，因此钟塔的第七层比一楼向外突出了4.5米。2025115年月日星期三2025115年月日星期三辽宁瑞州古塔，现存塔身高10米，塔身向东北方向倾斜12度，塔尖水平位移1.7米。该塔建成之后虽几经地震与洪水破坏，却始终斜而不倒，堪称奇迹。小资料：中国的斜塔2025115年月日星期三2025115年月日星期三鸡蛋的结构稳定吗？有什么方法能使鸡蛋竖起来？小思考？2025115年月日星期三2025115年月日星期三2、影响结构的稳定性因素探究实验。实验二2025115年月日星期三2025115年月日星期三结论二、结构与地面接触所形成的支撑面的大小影响结构的稳定性。结构与地面接触所形成的支撑面越大，结构越稳定。（支撑面≠接触面）（支撑面≠接触面）2025115年月日星期三2025115年月日星期三增大与地面接触的支撑面大小以提高稳定性在生活中的应用2025115年月日星期三2025115年月日星期三木雕圆桌、圆凳与地接触面积大摆放稳定2025115年月日星期三2025115年月日星期三（解释：因为接触面积越大，重心的投影就越容易落在里面，从而可以达到稳定。）2025115年月日星期三2025115年月日星期三2、影响结构的稳定性因素探究实验。实验三2025115年月日星期三2025115年月日星期三结论三:结构形状影响结构的稳定性。2025115年月日星期三2025115年月日星期三三角形结构使支架更容易稳定结构形状影响稳定性在生活中的应用2025115年月日星期三2025115年月日星期三2025115年月日星期三2025115年月日星期三铁丝做的...
