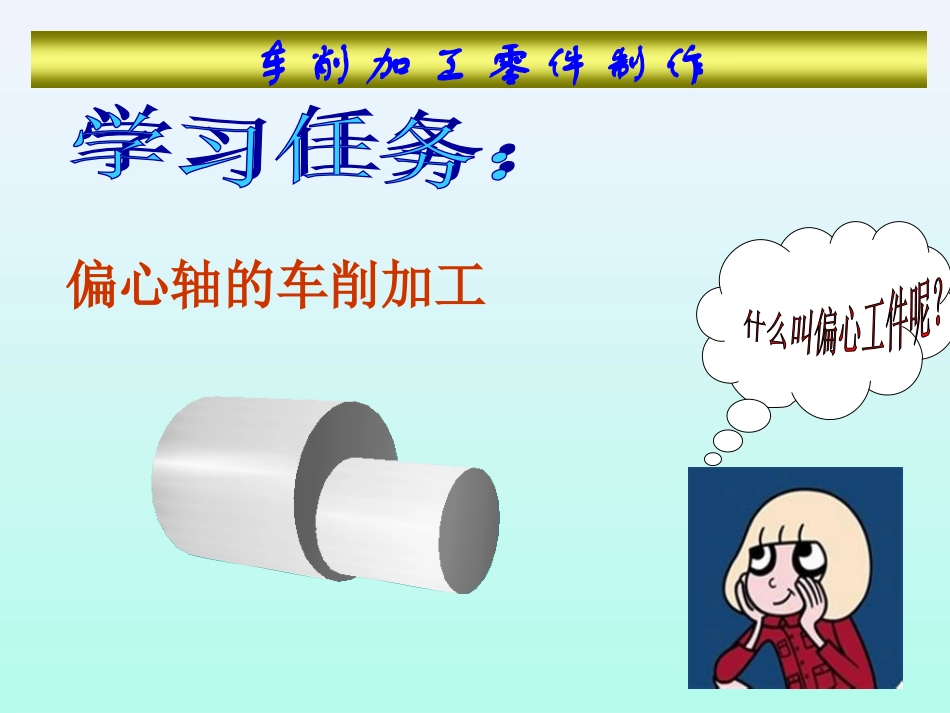

偏心轴的车削加工（课件）VIP免费

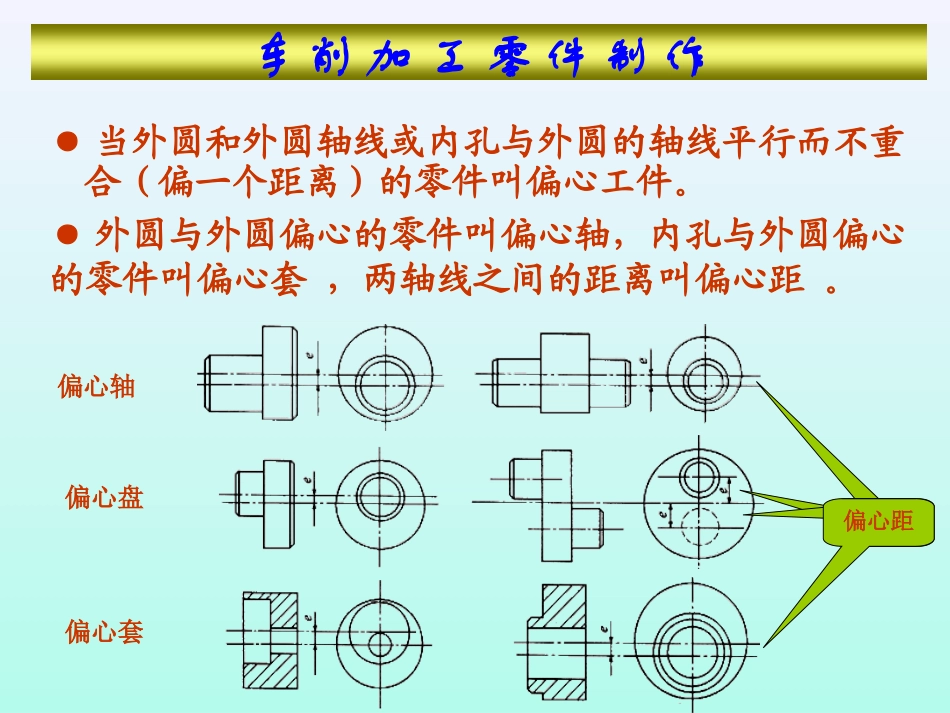

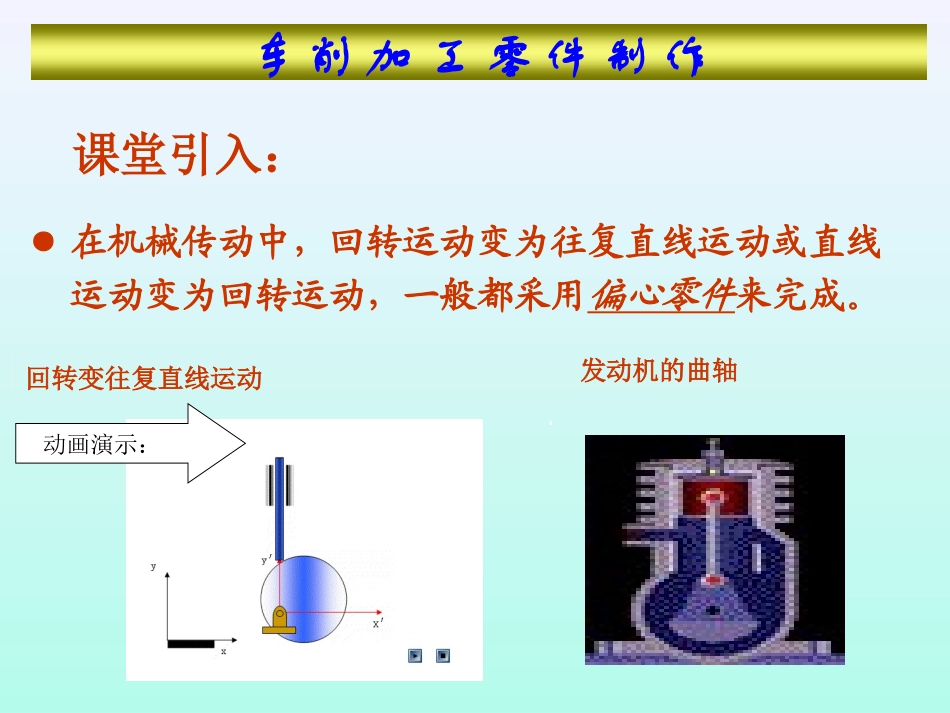

●在机械传动中，回转运动变为往复直线运动或直线运动变为回转运动，一般都采用偏心零件来完成。发动机的曲轴回转变往复直线运动车削加工零件制作课堂引入：动画演示：车削加工零件制作偏心轴的车削加工●当外圆和外圆轴线或内孔与外圆的轴线平行而不重合(偏一个距离)的零件叫偏心工件。●外圆与外圆偏心的零件叫偏心轴，内孔与外圆偏心的零件叫偏心套，两轴线之间的距离叫偏心距。偏心盘偏心套偏心轴偏心距车削加工零件制作车削加工零件制作★★理论知识要求：1.掌握垫片厚度的计算及偏心工件的装夹方法。2.掌握检测偏心零件的方法。★★车削技能要求：1.掌握偏心工件的装夹车削技能。2.尺寸精度符合图纸要求，形位公差、表面粗糙度符合要求。车端面——车外圆——倒角——调头车偏心外圆——车总长——倒角。★★加工方法☞车削加工零件制作一、垫片厚度的计算：测：可用以下近似公式计算垫片厚度eeeeKKeXX5.15.1式中：e——零件偏心距（mm）k——偏心距修正值，正、负值按实测结果确定（mm）Δe——试车后，实测偏心距误差（mm）e测——试车后，实测偏心距（mm）车削加工零件制作【例题1】车削偏心距e=2mm的零件，试用近似计算公式计算垫片的厚度X。解：先不考虑修正值，按近似公式计算垫片厚度：X=1.5e=1.5x2mm=3mm先垫入3mm的厚的垫片进行试车，试车后检查其实际偏心距。若实测的偏心距为2.04mm，则偏心距误差值为：Δe=e-e测Δe=e-e测=2-2.04=-0.04mmk=1.5Δe=1.5x（-0.04）=-0.06mm垫片厚度的正确值为：X=1.5e+k=（3-0.06）=2.94mm车削加工零件制作二、偏心工件安装车削方法应按工件的不同数量、形状和精度要求采用不同的装夹方法，将需要加工偏心部分的轴线找正到与车床主轴轴线相重合的位置进行加工，并注意轴线间的平行度和偏心距的精度。主轴轴线偏心轴线1.在三爪卡盘上安装车削长度较短，数量较多，偏心距较小，精度要求不高的偏心工件，可以在三爪卡盘的一个卡爪上垫上垫片，使工件产生偏心来车削偏心工件。垫片车削加工零件制作●工件的装夹和车削方法⑴把垫片垫在工件与卡盘任意一卡爪接触面之间夹紧。⑵用划线盘或百分表校正工件水平和垂直方向位置。⑶首件加工进行试车、检验，计算出修正后的垫片厚度。正式车削，车削方法同外圆和内孔一样。车削加工零件制作2.在四爪卡盘上安装车削数量少、长度短，形状比较复杂的偏心工件，可在四爪卡盘上车削。●工件装夹和车削方法⑴先把工件划线确定偏心的轴线，然后在四爪卡盘上安装、校正、车削。偏心圆中心在V铁上划偏心车削加工零件制作⑵将工件垫上薄铜皮，夹紧后，让尾座顶尖接近工件，调整卡爪位置，使顶尖对准偏心圆中心(图中的A点)，然后移去尾座。A点车削加工零件制作⑶使划针对准工件外圆侧素线校正水平，转过90o，校正另一条侧素线。然后校正偏心圆，使偏心圆轴线与车床主轴轴线重合。⑷将四个卡爪均匀夹紧，经检查没有位移，即可车削。校正侧素线校正偏心圆车削加工零件制作3.用双卡盘车削偏心工件适用于加工长度较短、偏心距较小，数量较大的偏心工件。优点：一批工件只需校正一次偏心距。缺点：两个卡盘重叠一起，刚性较差。车削加工零件制作加工前先调偏心距：先用一根加工好的心轴装夹在三爪卡盘上，并校正。然后调整四爪单动卡盘，将心轴中心偏移一个工件的偏心距，卸下心轴，就可以装夹工件进行加工。车削加工零件制作4.用花盘车削偏心工件适用于加工长度较短、偏心距较大，精度要求不高的偏心孔工件。先将工件外圆、两端面加工至要求后，在一端面上画好偏心孔的位置，然后用压板均布地把工件装夹花盘上，用划针盘校正后压紧，即可车削。车削加工零件制作车削加工零件制作5.用偏心卡盘车削偏心工件适用于加工短轴、盘、套类的较精密的偏心工件。6.用两顶尖车削偏心工件适用于加工较长的偏心工件。加工前在工件两端先画出中心点的中心孔和偏心点的中心孔并加工出中心孔，然后前后顶住即可车削。车削加工零件制作7.专用夹具车削偏心工件适用于加工精度高且批量大的偏心工件。加工前根据工件的偏心距先加工出相应的偏心轴或偏心套然后将工件装夹在偏心套或偏心轴上进行加工。车削加工零件制作...
