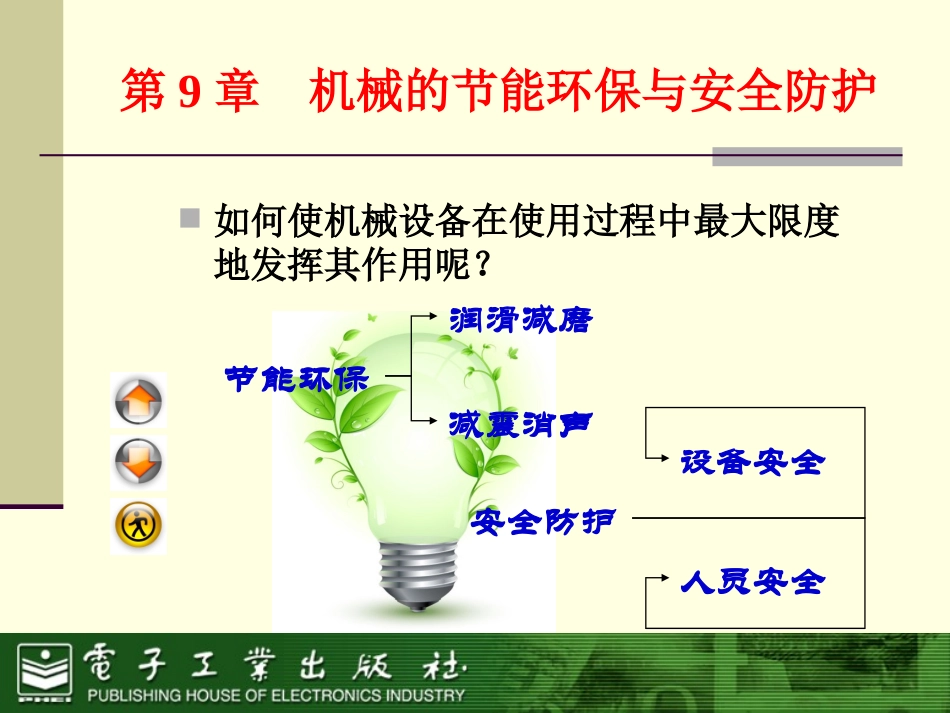

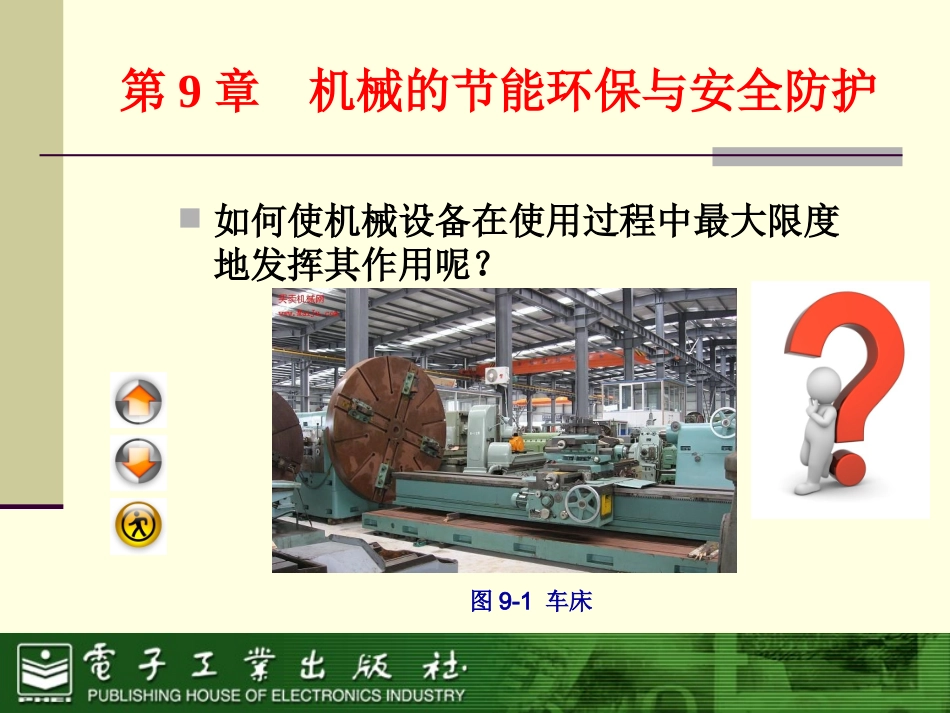

电子工业出版社第9章机械的节能环保与安全防护第9章机械的节能环保与安全防护如何使机械设备在使用过程中最大限度地发挥其作用呢?图9-1车床第9章机械的节能环保与安全防护如何使机械设备在使用过程中最大限度地发挥其作用呢?节能环保安全防护润滑减磨减震消声设备安全人员安全学习目标1、了解润滑剂的种类、性能及选用。2、了解机械常用润滑剂和润滑方法。3、掌握典型零部件的润滑方法。4、了解常用密封装置的分类、特点和应用。5、了解机械噪声的形成和防护措施。6、认识机械传动装置中的危险零部件。7、了解机械伤害的成因及防护措施。能力目标1、分辨润滑剂种类和润滑方法的能力。2、为典型零部件选择润滑方法的能力。3、分辨密封装置的能力。4、辨认噪声防护方法的能力。5、辨认危险零部件和防护方式的能力。第9章机械的节能环保与安全防护在工业方面约有1/3~1/2的能量消耗于摩擦过程中润滑是非常必要的!第9章机械的节能环保与安全防护9.19.1机械润滑机械润滑图9-2零件磨损(1)液体润滑剂——润滑油(2)半固体润滑剂——润滑脂(3)气体润滑剂——常用空气(4)固体润滑剂第9章机械的节能环保与安全防护9.1.19.1.1润滑剂的种类、性能及选用润滑剂的种类、性能及选用11.润滑剂的种类.润滑剂的种类(1)液体润滑剂——润滑油第9章机械的节能环保与安全防护11.润滑剂的种类.润滑剂的种类图9-3润滑油图9-4润滑脂(2)半固体润滑剂——润滑脂第9章机械的节能环保与安全防护11.润滑剂的种类.润滑剂的种类(3)气体润滑剂——常用空气第9章机械的节能环保与安全防护11.润滑剂的种类.润滑剂的种类图9-5空气润滑示意图(4)固体润滑剂——软金属、金属化合物、无机物和高分子聚合物等。第9章机械的节能环保与安全防护11.润滑剂的种类.润滑剂的种类固体润滑轴承固体润滑轴承图9-6固体润滑剂及固体润滑轴承(1)对润滑剂的基本要求思考:润滑剂必须满足哪些要求?第9章机械的节能环保与安全防护22.润滑剂的性能.润滑剂的性能①黏度②黏度指数③润滑性(油性)④极压性⑤闪点⑥凝点⑦氧化稳定性第9章机械的节能环保与安全防护22.润滑剂的性能.润滑剂的性能((22)评价润滑油的性能指)评价润滑油的性能指标标①黏度第9章机械的节能环保与安全防护粘度等级运动粘度中心值旧牌号粘度等级运动粘度中心值旧牌号22.22#10010060#、70#33.215015080#、90#54.64#、5#220220100#、150#76.85#、6#320320200#10107#、10#460460250#、300#151510#680680400#222210001000500#323220#15001500600#、700#464630#22002200686840#、50#32003200表9-1工业润滑油的粘度分类②黏度指数第9章机械的节能环保与安全防护图9-7几种润滑油的粘-温曲线③润滑性(油性):润滑油中极性分子与金属表面吸附形成一层边界油膜的性能。润滑性越好,吸附能力越强。第9章机械的节能环保与安全防护22.润滑剂的性能.润滑剂的性能((22)评价润滑油的性能指)评价润滑油的性能指标标(1)润滑剂选用的一般原则第9章机械的节能环保与安全防护9.1.19.1.1润滑剂的种类、性能及选用润滑剂的种类、性能及选用33.润滑剂的选用.润滑剂的选用润滑剂气体润滑剂润滑油润滑脂固体润滑剂工作速度高低工作载荷小大表9-2润滑剂的选择(2)润滑油选用的一般原则表面质量:光洁——黏度小;粗糙——黏度大;载荷:重载——黏度油性大;轻载——黏度小;温度:查黏-温曲线第9章机械的节能环保与安全防护9.1.19.1.1润滑剂的种类、性能及选用润滑剂的种类、性能及选用33.润滑剂的选用.润滑剂的选用1.常用润滑剂第9章机械的节能环保与安全防护9.1.29.1.2机械常用润滑剂和润滑方法机械常用润滑剂和润滑方法润滑油粘度等级性能要求用途品种分组全损耗系统用油AN5~150除降凝剂外不含任何添加剂轻载、普通机械用,不适宜用于循环润滑系统。车轴油冬30~40未精制润滑油。低凝点;较高粘度指数;较少水分和机械杂质。铁路机车、车辆的轴瓦、上下滑板及各销轴,弹簧吊杆等润滑。夏66~81仪表油9~11良好的低温性能和油膜保持能流利...
