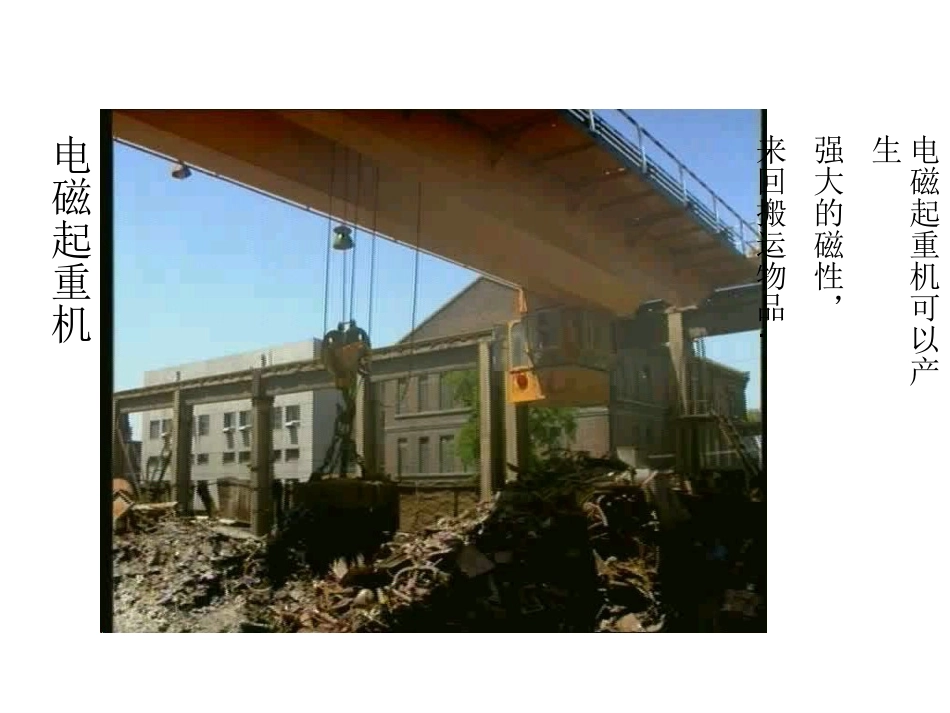

第十六从指南针到磁悬浮列车第二节电流的磁场电磁起重机电磁起重机可以产生强大的磁性，来回搬运物品.一、磁与电的关系1、它们均用到了磁，可是这些磁都离不开电。磁与电有什么关系呢？2、带电体与磁体有一些相似的性质(如:电荷间的作用规律和磁极间的作用规律),这些相似是一种巧合,还是有内在的联系?1820年,丹麦物理学家奥斯特偶然发现…二、奥斯特实验1.实验2.现象及结论:接通电路，导线中有电流通过，小磁针发生偏转;断开电路，导线中没有电流通过，小磁针不发生偏转.表明：通电导体周围存在磁场.(实验探究)3.通电导体周围的磁场方向与电流方向有关.奥斯特（HansChristianOersted；1777～1851）奥斯特,丹麦物理学家。1819年上半年到1820年下半年，奥斯特一面担任电、磁学讲座的主讲，一面继续研究电、磁关系。1820年4月，在一次讲演快结束的时候，奥斯特抱着试试看的心情又作了一次实验。他把一条非常细的铂导线放在一根用玻璃罩罩着的小磁针上方，接通电源的瞬间，发现磁针跳动了一下。这一跳，使有心的奥斯特喜出望外，竟激动得在讲台上摔了一跤。但是因为偏转角度很小，而且不很规则，这一跳并没有引起听众注意。以后，奥斯特花了三个月，作了许多次实验，发现磁针在电流周围都会偏转。1820年7月21日，奥斯特写成《论磁针的电流撞击实验》的论文，正式向学术界宣告发现了电流磁效应,从而证明了电和磁能相互转化，这为电磁学的发展打下基础。三、通电螺线管的磁场1.实验2.分析:通电螺线管周围存在______;a端的小磁针N极被______；b端的小磁针S极被______。说明：通电螺线管a端为_____;通电螺线管b端为_____.S极N极磁场吸引吸引ab3.实验结论：⑴通电螺线管周围铁屑分布状态与条形磁铁周围铁屑分布相似，因此，其周围的磁场与条形磁铁周围的磁场相似。因此:通电螺线管对外相当于一个条形磁铁。⑵通电螺线管两端的极性与螺线管中的电流方向有关.四.通电螺线管磁极的判断→右手安培定则⑴伸开右手，拇指和四指在同一平面，拇指和四指垂直，握住螺线管，⑵四指方向为电流方向，拇指所指那端为通电螺线管N极.IIIINNSS五、练习:1.标出螺线管的N、S极.NNSS2.标出螺线管中电流的方向.SSNN3.根据图中所给的条件，画出螺线管的绕法.NNSS六、小结:2．电流周围存在磁场，磁场的方向与电流的方向有关。3．通电螺线管对外相当于一个磁体。根据右手螺旋定则确定通电螺线管的磁极和通电螺线管中的电流方向。1．电流具有磁效应;(实例:电磁起重机)１.用右手螺旋定则判定下列螺线管的Ｎ、Ｓ极七、作业:NSNSSNNSNSSN2.P123.1.2.
