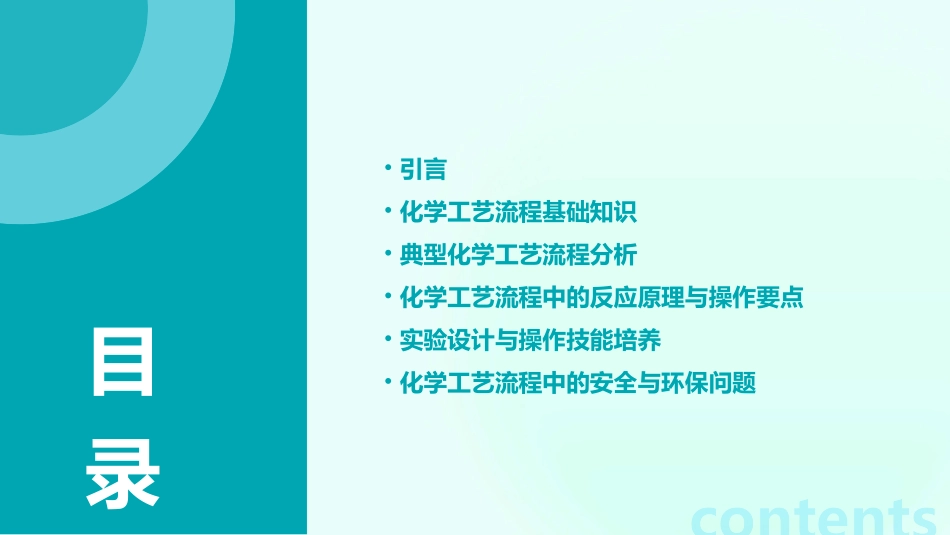

专题07化学工艺流程教案•引言•化学工艺流程基础知识•典型化学工艺流程分析•化学工艺流程中的反应原理与操作要点•实验设计与操作技能培养•化学工艺流程中的安全与环保问题contents目录01引言专题背景与意义化学工艺流程是化学工程的重要组成部分，涉及原料的选取、加工、生产等环节，对于提高产品质量、降低生产成本具有重要意义。随着化学工业的快速发展，化学工艺流程的优化与创新成为行业关注的焦点，对于培养高素质的化学工程人才具有重要作用。教学目标与要求掌握化学工艺流程的基本概念和原理，了解流程设计的基本方法和步骤。能够分析和解决化学工艺流程中的实际问题，具备初步的设计和优化能力。培养学生的创新意识和实践能力，提高综合素质和适应行业发展的能力。采用课堂讲授、案例分析、实验操作等多种教学方法，注重理论与实践的结合。利用多媒体、仿真软件等现代化教学手段，提高教学效果和学生的学习兴趣。鼓励学生参与课外科技活动和实践项目，培养学生的创新能力和团队协作精神。教学方法与手段02化学工艺流程基础知识工艺流程图是用图形符号和文字说明，表示工艺流程中所用设备和工艺管道的流程、配置和相互关系的图样。定义形象地表达了化工生产过程中的物料流程、设备、管道、阀门、仪表控制等内容，是化工工艺设计的重要组成部分。作用根据表达内容的不同，工艺流程图可分为全厂总工艺流程图、物料流程图（MBD）、管道和仪表流程图（P&ID）等。分类工艺流程图概述添加仪表控制点在需要控制或测量的位置，添加相应的仪表控制点，如温度计、压力表、流量计等。连接管道和阀门根据工艺流程的要求，将设备和管道连接起来，并标注管道规格、阀门类型和位置。绘制设备示意图按照设备的形状和大小，绘制出设备的简单示意图，并标注设备名称和位号。确定工艺流程的路线根据生产要求和原料、产品的性质，确定生产过程中的主要操作和流程路线。选择适当的图形符号根据设备和管道的类型、规格，选择相应的图形符号进行表示。工艺流程图绘制方法在化学工艺流程中，关键设备通常包括反应器、塔器、换热器、压缩机等，这些设备的选择和配置对生产过程的效率和安全性至关重要。关键设备关键操作是指对生产过程有重大影响或需要特别注意的操作，如反应条件的控制、原料的预处理、产品的后处理等。这些操作的正确执行对于保证产品质量和生产安全具有重要意义。关键操作关键设备与操作03典型化学工艺流程分析原料气的制备原料气的净化氨的合成氨的分离和提纯合成氨工艺流程以煤、天然气或重油为原料，通过气化或重整反应制备合成气（H2和CO的混合气）。在铁触媒催化剂作用下，将净化后的原料气在高温高压下合成氨。通过变换反应将CO转化为H2，同时通过脱硫、脱碳等工艺去除原料气中的杂质。通过冷凝、分离等工艺将合成气中的氨分离出来，并通过精馏等方法提纯。石油化工工艺流程对石油进行脱盐、脱水、脱硫等预处理，以去除杂质。将预处理后的石油进行常减压蒸馏，分离出不同沸点的烃类组分。将重质烃类组分在催化剂作用下进行裂化反应，生成轻质烃类和少量烯烃。对裂化产物进行加氢处理，以去除不饱和烃和杂质，提高产品质量。原料预处理常减压蒸馏催化裂化加氢处理将原盐溶解在适量水中形成粗盐水，然后通过过滤、沉淀等工艺去除杂质，得到精制盐水。盐水精制电解食盐水氯氢处理烧碱制备将精制盐水通入电解槽中，在直流电作用下发生电解反应，生成氯气、氢气和氢氧化钠溶液。将氯气和氢气分别进行冷却、干燥和压缩处理，得到液氯和液氢产品。将氢氧化钠溶液蒸发浓缩后得到固体烧碱（NaOH），或者通过进一步加工得到其他形态的烧碱产品。氯碱工业工艺流程04化学工艺流程中的反应原理与操作要点阐述化学工艺流程中涉及的主要化学反应原理，包括反应方程式、反应条件、反应热力学和动力学等方面的内容。解释催化剂在化学工艺流程中的作用，包括提高反应速率、降低反应活化能、改变反应路径等，以及催化剂的选择和使用注意事项。反应原理及催化剂作用催化剂作用反应原理详细介绍化学工艺流程中的关键操作要点，包括原料准备、反应条件控制、产物分离纯化等方面的内容。操作要...
