高考地理一轮复习 第一部分 第三单元 地球上的大气 高考热考图表系列（八）锋面气旋图的判读学案-人教版高三全册地理学案VIP专享VIP免费

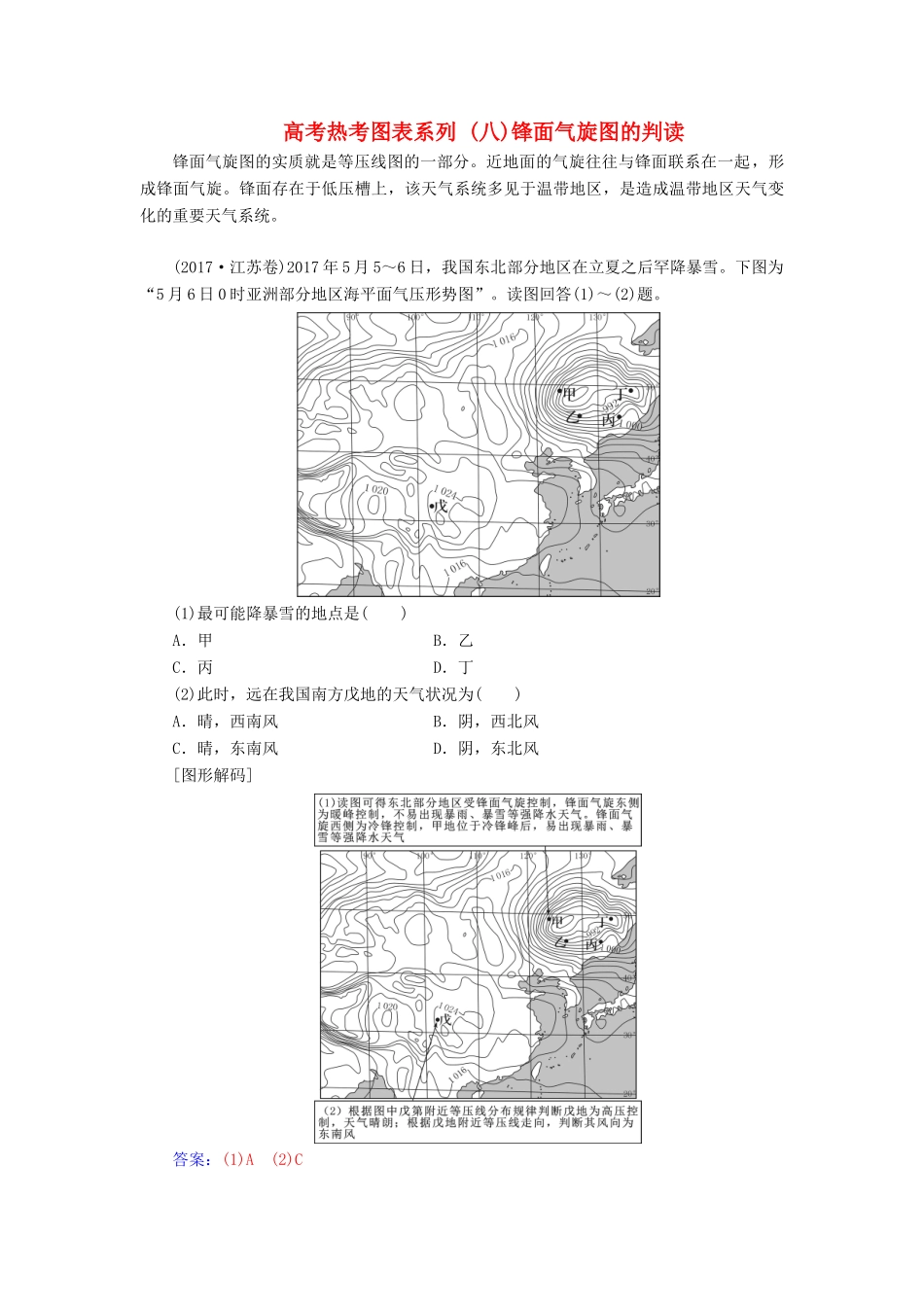

高考热考图表系列(八)锋面气旋图的判读锋面气旋图的实质就是等压线图的一部分。近地面的气旋往往与锋面联系在一起，形成锋面气旋。锋面存在于低压槽上，该天气系统多见于温带地区，是造成温带地区天气变化的重要天气系统。(2017·江苏卷)2017年5月5～6日，我国东北部分地区在立夏之后罕降暴雪。下图为“5月6日0时亚洲部分地区海平面气压形势图”。读图回答(1)～(2)题。(1)最可能降暴雪的地点是()A．甲B．乙C．丙D．丁(2)此时，远在我国南方戊地的天气状况为()A．晴，西南风B．阴，西北风C．晴，东南风D．阴，东北风[图形解码]答案：(1)A(2)C判读技巧近地面气旋一般与锋面联系在一起，形成锋面气旋。它主要活动在中高纬度，更多见于温带地区，因而也称温带气旋，其结构图(北半球)如下所示：判读其结构图，应抓住以下几点：1．判断锋面的位置锋面总是出现在低压槽中，锋线往往与低压槽线重合，如图中的M、N线。2．判断锋面附近的风向与气流性质根据北半球风向的画法，可确定锋面附近的风向，如图中①处为偏北风，②处为偏南风，③处为偏南风。偏北风一般形成冷气团，偏南风一般形成暖气团。3．判断锋面的类型与移动(1)锋面类型：在锋面气旋中，位置偏西的一定是冷锋(如图中的M锋)，位置偏东的一定是暖锋(如图中的N锋)。无论南北半球，锋面气旋东侧是暖锋，西侧是冷锋。原因是西侧锋面由高纬地区向低纬地区运动，是冷空气推动暖空气的运动。东侧为暖锋，因为东侧锋面由低纬地区向高纬地区运动，是暖空气推动冷空气的运动。(2)锋面移动：锋面气旋中，锋面移动方向与气旋的旋转方向一致。北半球呈逆时针方向旋转，南半球呈顺时针方向旋转。4．判断锋面气旋的天气特点暖锋N锋前③处附近出现宽阔的暖锋云系及相伴随的连续性降水天气；冷锋M锋后①处附近出现比较狭窄的冷锋云系和降水天气。(2017·北京石景山区模拟)下图为某地锋面气旋示意图。读图，完成1～2题。1．图中()A．该天气系统位于北半球B．低压中心位于锋线西侧C．锋面自西北向东南移动D．甲地风向可能为西北风2．此时()A．受地形影响，丁地风力大于乙地B．受纬度影响，乙地气温高于甲地C．甲、丙两地受锋面影响多阴雨天D．丙、丁两地气流以上升运动为主解析：第1题，读图可知，图中冷锋锋面自南向北运动，南面为冷气团，所以图示锋面位于南半球，A错；锋面形成区域为低压槽，低压中心位于图示锋线的东侧，B错；该锋面自东南向西北移动，C错；甲地位于低压中心西侧，南半球气旋为顺时针方向，风向可能为西北风，D对。故选D。第2题，读图可知，丁地位于两山之间的峡谷地区，受狭管效应的影响，风速大，而乙地位于低地处，风速小，A对；甲乙纬度相差不大，而甲位于暖气团一侧，乙位于冷气团一侧，气温甲高于乙，B错；甲、丙两地距离锋面尚有一段距离，目前受单一暖气团控制，以晴天为主，C错；丙位于暖气团一侧，丁位于冷气团一侧，气团相遇后，暖气团上升，冷气团位于锋面下面，D错。故选A。答案：1.D2.A
