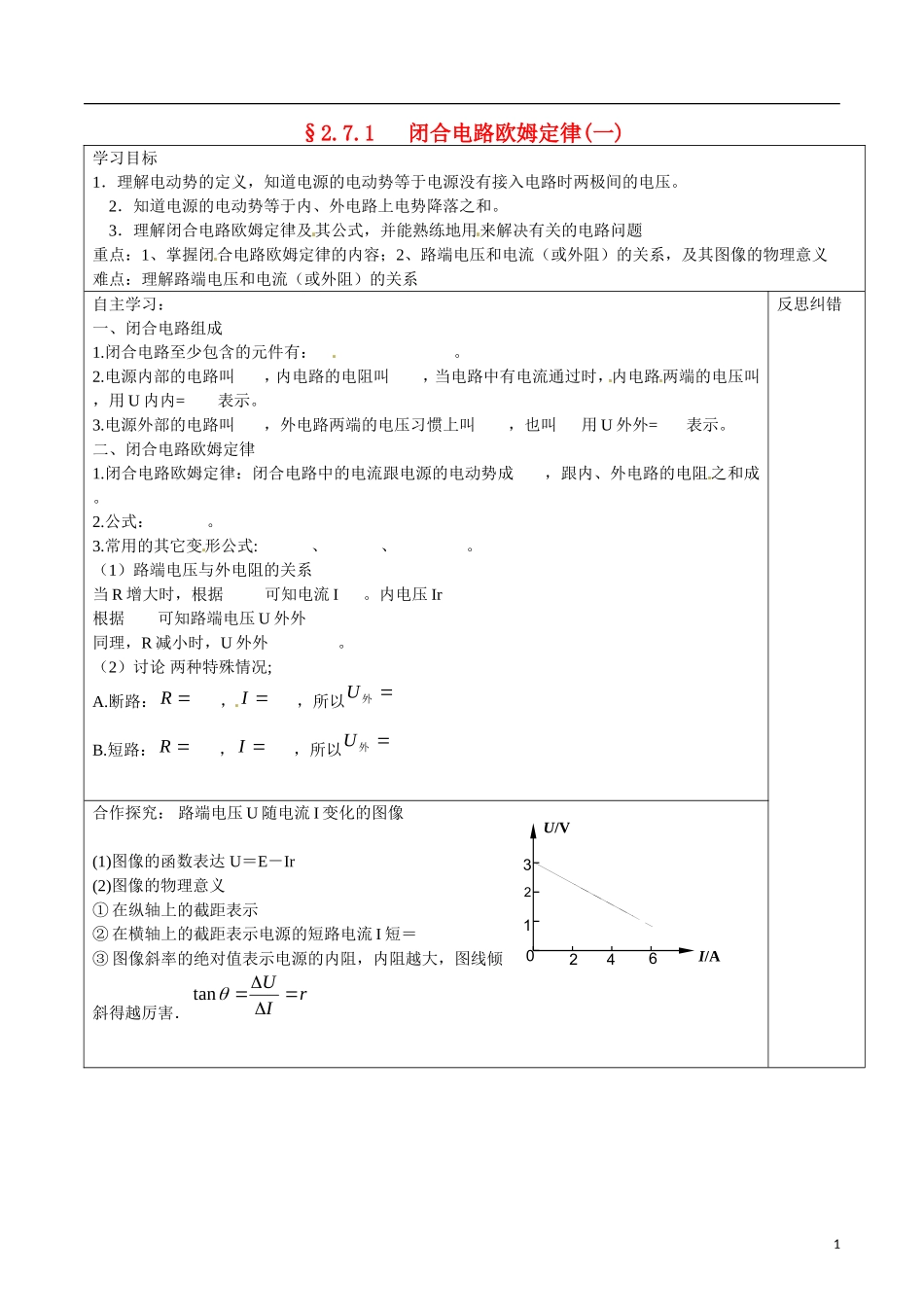

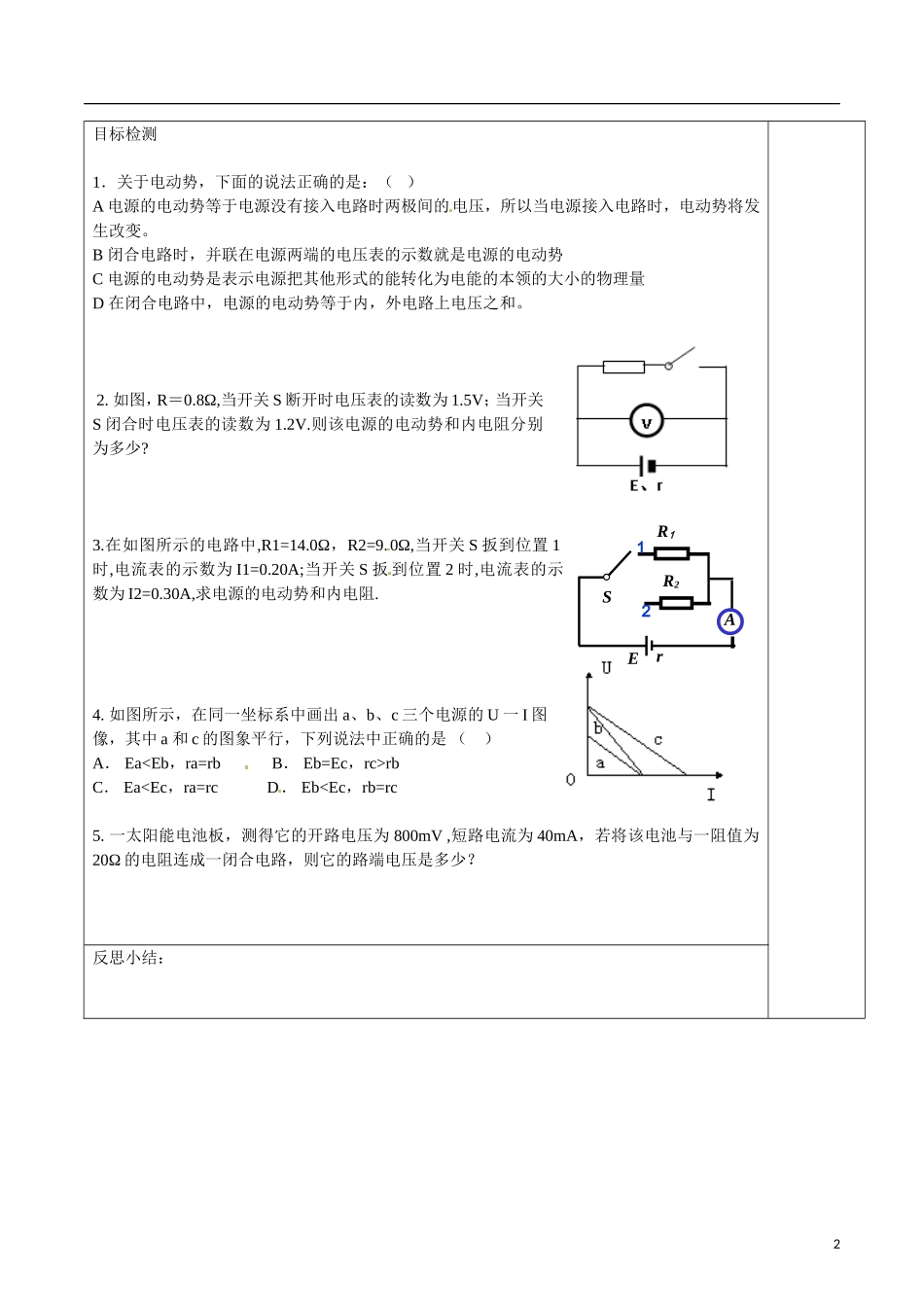

§2.7.1闭合电路欧姆定律(一)学习目标1．理解电动势的定义，知道电源的电动势等于电源没有接入电路时两极间的电压。2．知道电源的电动势等于内、外电路上电势降落之和。3．理解闭合电路欧姆定律及其公式，并能熟练地用来解决有关的电路问题重点：1、掌握闭合电路欧姆定律的内容；2、路端电压和电流（或外阻）的关系，及其图像的物理意义难点：理解路端电压和电流（或外阻）的关系自主学习：一、闭合电路组成1.闭合电路至少包含的元件有：。2.电源内部的电路叫，内电路的电阻叫，当电路中有电流通过时，内电路两端的电压叫，用U内内=表示。3.电源外部的电路叫，外电路两端的电压习惯上叫，也叫用U外外=表示。二、闭合电路欧姆定律1.闭合电路欧姆定律：闭合电路中的电流跟电源的电动势成，跟内、外电路的电阻之和成。2.公式：。3.常用的其它变形公式:、、。（1）路端电压与外电阻的关系当R增大时，根据可知电流I。内电压Ir根据可知路端电压U外外同理，R减小时，U外外。（2）讨论两种特殊情况;A.断路：R，I，所以外UB.短路：R，I，所以外U反思纠错合作探究：路端电压U随电流I变化的图像(1)图像的函数表达U＝E－Ir(2)图像的物理意义①在纵轴上的截距表示②在横轴上的截距表示电源的短路电流I短＝③图像斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．rIUtan1U/VI/A3212460目标检测1．关于电动势，下面的说法正确的是：（）A电源的电动势等于电源没有接入电路时两极间的电压，所以当电源接入电路时，电动势将发生改变。B闭合电路时，并联在电源两端的电压表的示数就是电源的电动势C电源的电动势是表示电源把其他形式的能转化为电能的本领的大小的物理量D在闭合电路中，电源的电动势等于内，外电路上电压之和。2.如图，R＝0.8Ω,当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V.则该电源的电动势和内电阻分别为多少?3.在如图所示的电路中,R1=14.0Ω，R2=9.0Ω,当开关S扳到位置1时,电流表的示数为I1=0.20A;当开关S扳到位置2时,电流表的示数为I2=0.30A,求电源的电动势和内电阻.4.如图所示，在同一坐标系中画出a、b、c三个电源的U一I图像，其中a和c的图象平行，下列说法中正确的是（）A．EarbC．Ea
