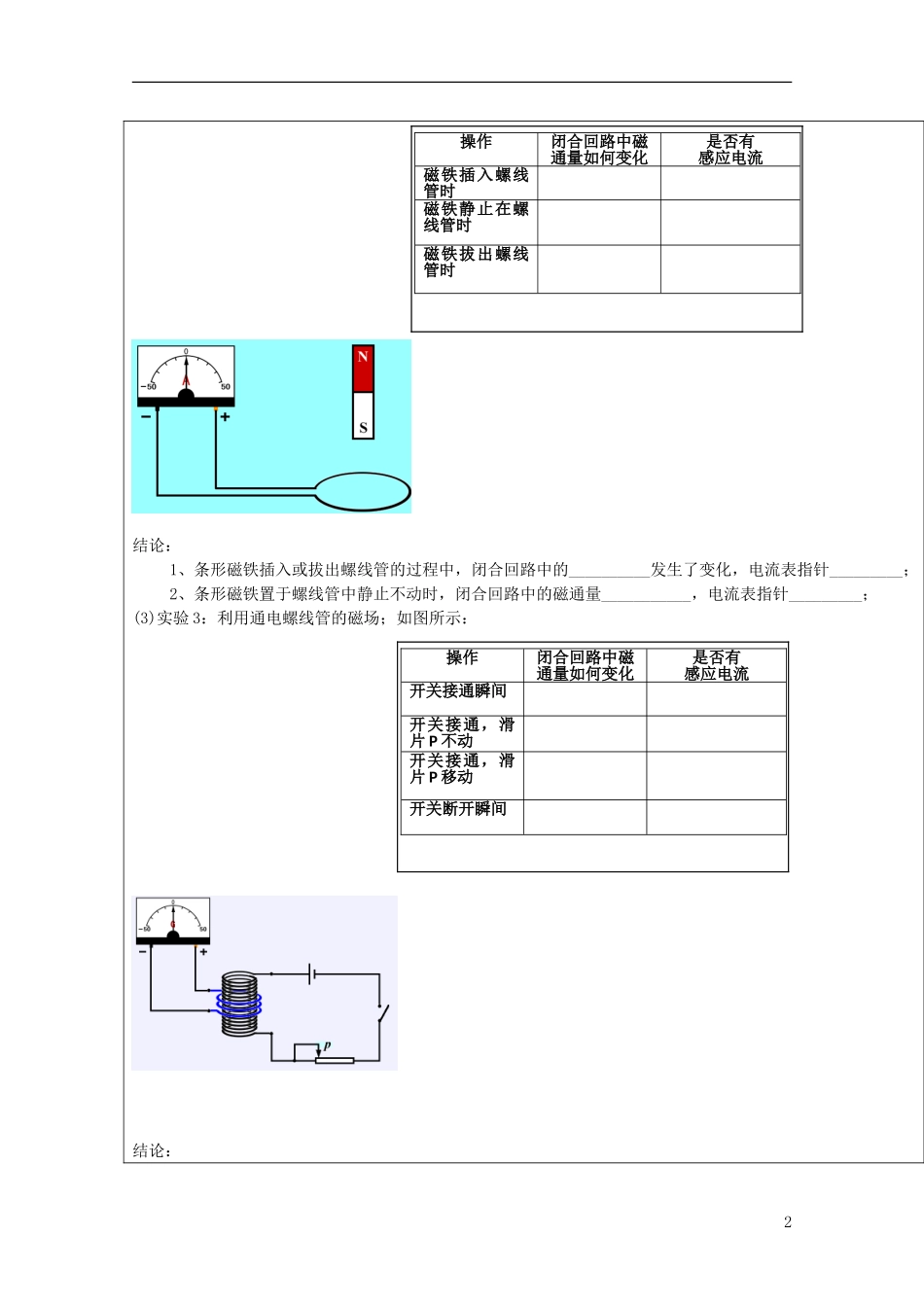

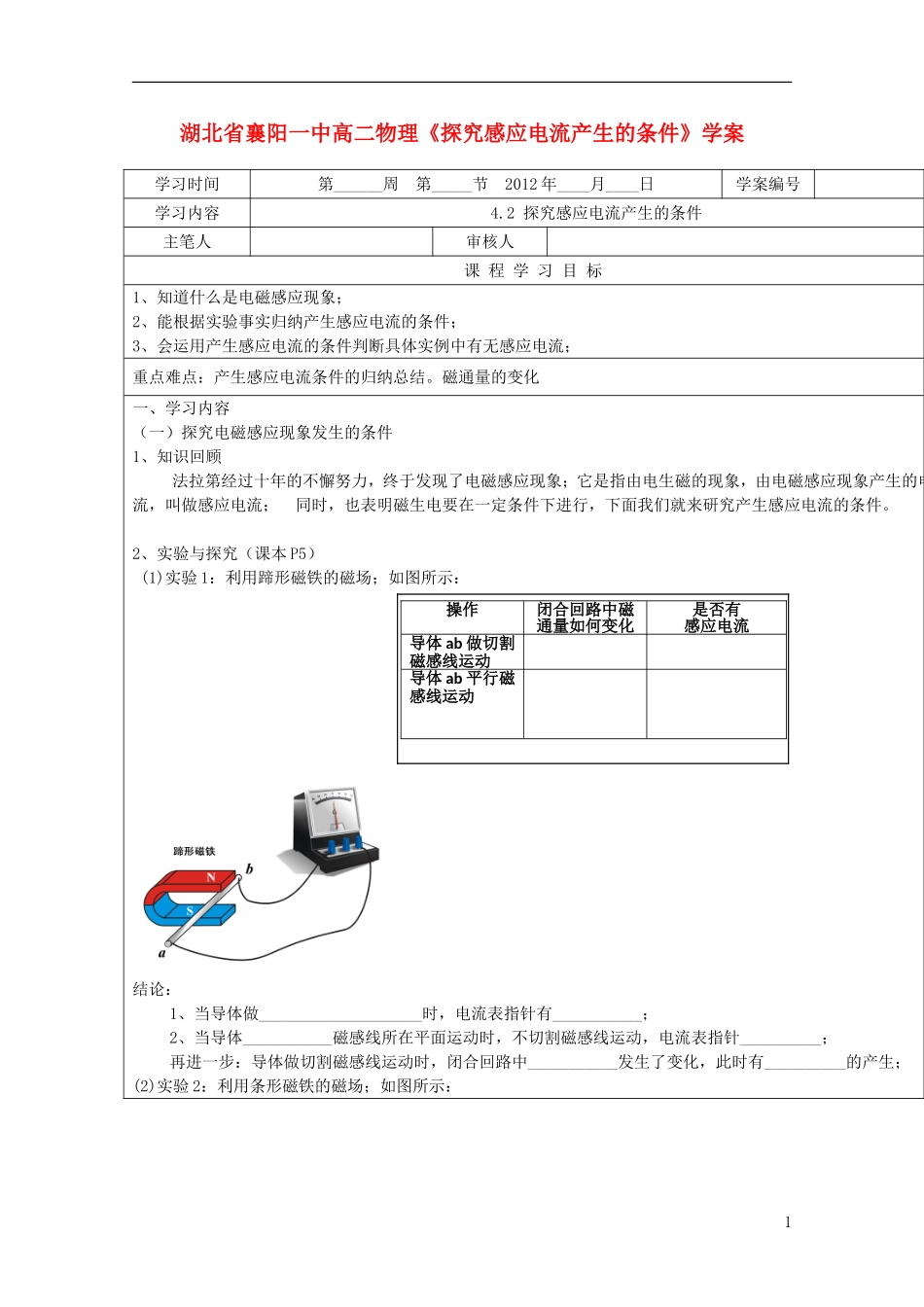

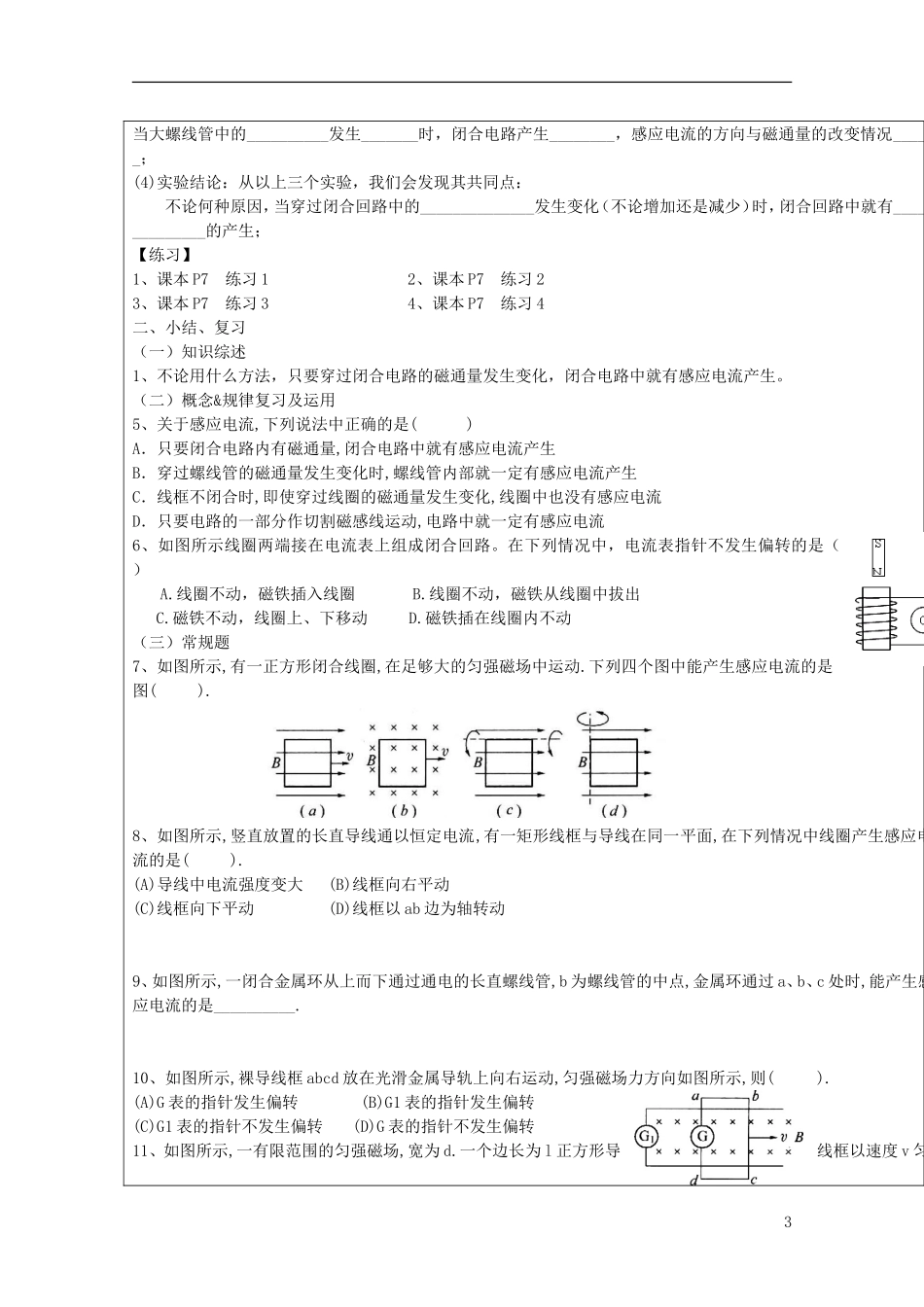

湖北省襄阳一中高二物理《探究感应电流产生的条件》学案学习时间第______周第_____节2012年____月____日学案编号学习内容4.2探究感应电流产生的条件主笔人审核人课程学习目标1、知道什么是电磁感应现象；2、能根据实验事实归纳产生感应电流的条件；3、会运用产生感应电流的条件判断具体实例中有无感应电流；重点难点：产生感应电流条件的归纳总结。磁通量的变化一、学习内容（一）探究电磁感应现象发生的条件1、知识回顾法拉第经过十年的不懈努力，终于发现了电磁感应现象；它是指由电生磁的现象，由电磁感应现象产生的电流，叫做感应电流；同时，也表明磁生电要在一定条件下进行，下面我们就来研究产生感应电流的条件。2、实验与探究（课本P5）(1)实验1：利用蹄形磁铁的磁场；如图所示：结论：1、当导体做____________________时，电流表指针有___________；2、当导体___________磁感线所在平面运动时，不切割磁感线运动，电流表指针__________；再进一步：导体做切割磁感线运动时，闭合回路中___________发生了变化，此时有__________的产生；(2)实验2：利用条形磁铁的磁场；如图所示：1操作闭合回路中磁通量如何变化是否有感应电流导体ab做切割磁感线运动导体ab平行磁感线运动结论：1、条形磁铁插入或拔出螺线管的过程中，闭合回路中的__________发生了变化，电流表指针_________；2、条形磁铁置于螺线管中静止不动时，闭合回路中的磁通量___________，电流表指针_________；(3)实验3：利用通电螺线管的磁场；如图所示：结论：2操作闭合回路中磁通量如何变化是否有感应电流磁铁插入螺线管时磁铁静止在螺线管时磁铁拔出螺线管时操作闭合回路中磁通量如何变化是否有感应电流开关接通瞬间开关接通，滑片P不动开关接通，滑片P移动开关断开瞬间当大螺线管中的__________发生_______时，闭合电路产生________，感应电流的方向与磁通量的改变情况______；(4)实验结论：从以上三个实验，我们会发现其共同点：不论何种原因，当穿过闭合回路中的______________发生变化（不论增加还是减少）时，闭合回路中就有______________的产生；【练习】1、课本P7练习12、课本P7练习23、课本P7练习34、课本P7练习4二、小结、复习（一）知识综述1、不论用什么方法，只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流产生。（二）概念&规律复习及运用5、关于感应电流,下列说法中正确的是()A．只要闭合电路内有磁通量,闭合电路中就有感应电流产生B．穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生C．线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流D．只要电路的一部分作切割磁感线运动,电路中就一定有感应电流6、如图所示线圈两端接在电流表上组成闭合回路。在下列情况中，电流表指针不发生偏转的是（）A.线圈不动，磁铁插入线圈B.线圈不动，磁铁从线圈中拔出C.磁铁不动，线圈上、下移动D.磁铁插在线圈内不动（三）常规题7、如图所示,有一正方形闭合线圈,在足够大的匀强磁场中运动.下列四个图中能产生感应电流的是图().8、如图所示,竖直放置的长直导线通以恒定电流,有一矩形线框与导线在同一平面,在下列情况中线圈产生感应电流的是().(A)导线中电流强度变大(B)线框向右平动(C)线框向下平动(D)线框以ab边为轴转动9、如图所示,一闭合金属环从上而下通过通电的长直螺线管,b为螺线管的中点,金属环通过a、b、c处时,能产生感应电流的是__________.10、如图所示,裸导线框abcd放在光滑金属导轨上向右运动,匀强磁场力方向如图所示,则().(A)G表的指针发生偏转(B)G1表的指针发生偏转(C)G1表的指针不发生偏转(D)G表的指针不发生偏转11、如图所示,一有限范围的匀强磁场,宽为d.一个边长为l正方形导线框以速度v匀3关键词电磁感应电磁感应条件磁通量变化感应电流速地通过磁场区.若d>l,则在线框中不产生感应电流的时间就等于：(A)(B)(C)(D)12、如图所示,一水平放置的矩形线圈在条形磁铁S极附近下落,在下落过程中,线圈平面保持水平,位置1和3都靠近位置2,则线圈从位置1到位置2的过程中,线圈内________感应电流,线圈从位置2到位置3的过程中,线圈内_____感应电流(均选填“有”或“...
