最新聚丙烯基础知识VIP免费

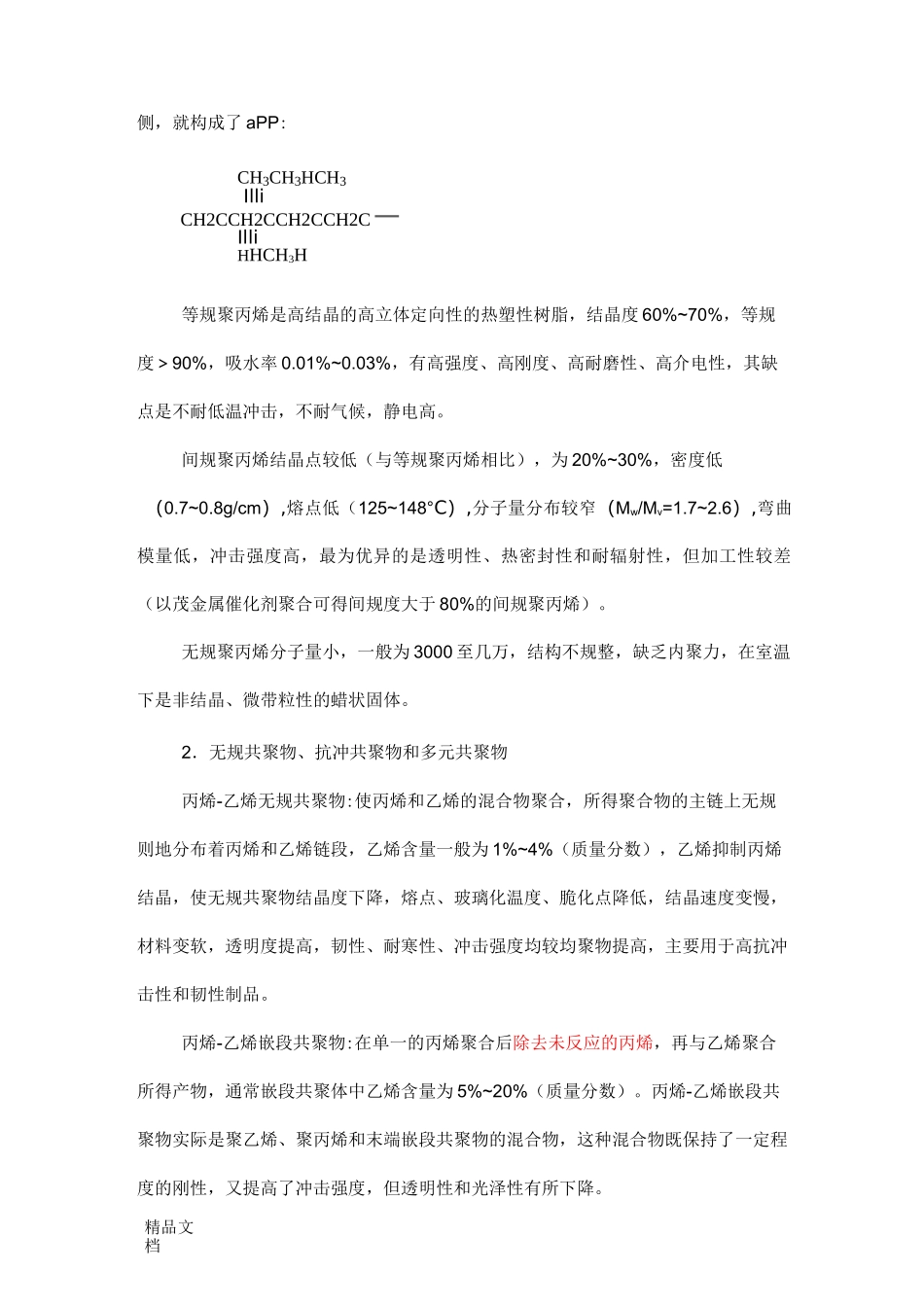

精品文档第一节聚丙烯的结构一、分子结构由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度，进而决定其结晶结构、结晶度、密度及相关的物理机械性能。1•等规聚丙烯（iPP）间规聚丙烯（sPP）和无规聚丙烯（aPP）聚丙烯立构中心的空间构型有D型和L型两种：CH3HD：-CH2-C-L：-CH2-C-IIHCH3如果此立构中心D型或L型单独相连，就构成iPP:CHCHCHI333CCH2CCH21111HHHHHH111CCH2-C-CH2-C-111CH3CH3CH如果立构中心D型和L型交替连接，就构成sPP:HCH3HCH3II3I|3CH2-C-CH2—C-CH2-C-CH2—C—IlliCH3HCH3H如果立构中心D型和L型无规则地连接,甲基无规则地分布在主链平面两第一章聚丙烯的结构和性质CH2-CH2精品文档侧，就构成了aPP:CH3CH3HCH3IlliCH2CCH2CCH2CCH2C一IlliHHCH3H等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度60%~70%，等规度＞90%，吸水率0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性，其缺点是不耐低温冲击，不耐气候，静电高。间规聚丙烯结晶点较低（与等规聚丙烯相比），为20%~30%，密度低（0.7~0.8g/cm）,熔点低（125~148°C）,分子量分布较窄（Mw/Mv=1.7~2.6）,弯曲模量低，冲击强度高，最为优异的是透明性、热密封性和耐辐射性，但加工性较差（以茂金属催化剂聚合可得间规度大于80%的间规聚丙烯）。无规聚丙烯分子量小，一般为3000至几万，结构不规整，缺乏内聚力，在室温下是非结晶、微带粒性的蜡状固体。2．无规共聚物、抗冲共聚物和多元共聚物丙烯-乙烯无规共聚物:使丙烯和乙烯的混合物聚合，所得聚合物的主链上无规则地分布着丙烯和乙烯链段，乙烯含量一般为1%~4%（质量分数），乙烯抑制丙烯结晶，使无规共聚物结晶度下降，熔点、玻璃化温度、脆化点降低，结晶速度变慢，材料变软，透明度提高，韧性、耐寒性、冲击强度均较均聚物提高，主要用于高抗冲击性和韧性制品。丙烯-乙烯嵌段共聚物:在单一的丙烯聚合后除去未反应的丙烯，再与乙烯聚合所得产物，通常嵌段共聚体中乙烯含量为5%~20%（质量分数）。丙烯-乙烯嵌段共聚物实际是聚乙烯、聚丙烯和末端嵌段共聚物的混合物，这种混合物既保持了一定程度的刚性，又提高了冲击强度，但透明性和光泽性有所下降。精品文档无规EP:CH3HIICH2CCH2-CH2-C-CH2IIHCH3抗冲共聚物：一PP—PE—EP—多元共聚物是由三种以上原料聚合而成的高分子化合物，如丙烯、乙烯、丁烯等共聚物。对于含少量乙烯的无规共聚物，由于乙烯单体存在扰乱了丙烯链的规整性，从而降低结晶性和熔点,改进PP的缺点而具有较好的低温特性和透明性。在相同乙烯含量下，乙烯在聚合物中较均匀分布的产品性能较好。嵌段共聚物的聚丙烯链段可以保持结晶性和均聚物的高温性能，聚乙烯和乙丙共聚物的链段可改进低温性能和冲击性能。采用P—EP型嵌段共聚合，能提高冲击强度，但没有纯粹的嵌段共聚物，而是聚合物（乙丙无规）嵌段物与PP和PE的混合物。丙烯嵌段物的冲击强度是随丙烯（P）部分和乙丙（EP）部分的结构与比率而变化的。二、立体化学和结晶性聚丙烯链的形式主要有等规、间规、无规和立体嵌段四种，大多数工业聚丙烯是等规物。由于催化剂和反应的条件不同，会有少量无规物、立体嵌段和更少量的间规聚合物（见图）。精品文档等规间规无规立体嵌段聚合物分子的单元链段含有不对称碳原子，因此具有两种相反的空间构型。聚丙烯分子有相同构型的单体头尾相连接而成，则为等规聚丙烯；由两种构型单元有规律地交替连接而成，则为间规聚丙烯；无规律的任意排列则为无规聚丙烯。等规聚丙烯的主要结晶形式为a型，属单斜晶系，计算密度为0.936g/cm3,在热力学上比较稳定。如将熔体快速冷却至U低温或冷拉,a性结晶可得到准晶（或成称为非晶相或近晶的排列），它是一种分子（或链段）聚集体，其中个别分子链保持像单斜结晶体中那样的螺旋构型，但有序程度还达不到一般所说的结晶，密度约为0.88g/cm3,加热则变成a型。此外,还有0和丫两种形式,两者都有―个三元螺旋构型。如将熔体骤冷至100°C~130°C就可得到0型,属六方晶系,密度为0.939g/cm3,熔点145°C~150°C,加热则转变...
