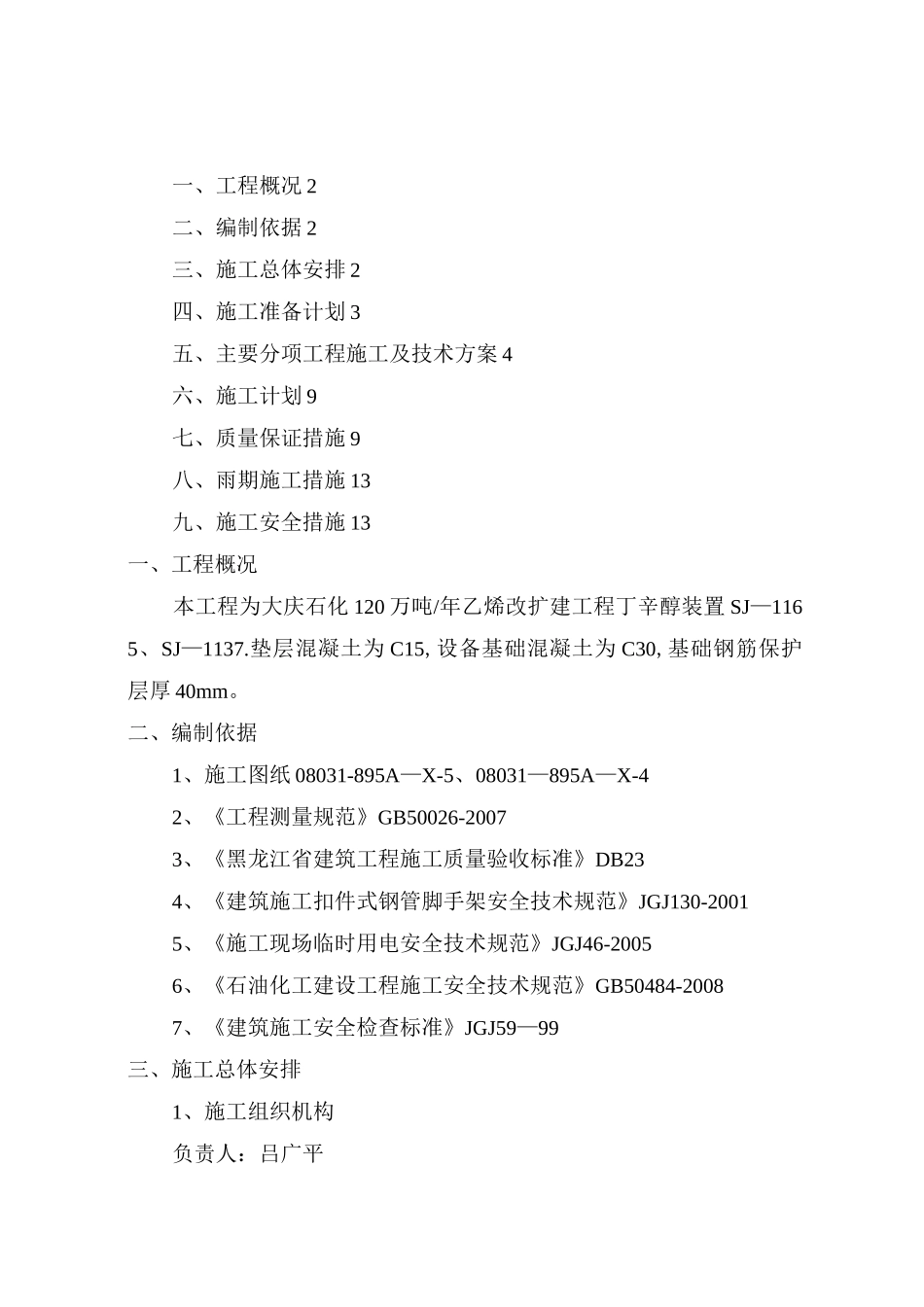

一、工程概况2二、编制依据2三、施工总体安排2四、施工准备计划3五、主要分项工程施工及技术方案4六、施工计划9七、质量保证措施9八、雨期施工措施13九、施工安全措施13一、工程概况本工程为大庆石化120万吨/年乙烯改扩建工程丁辛醇装置SJ—1165、SJ—1137.垫层混凝土为C15,设备基础混凝土为C30,基础钢筋保护层厚40mm。二、编制依据1、施工图纸08031-895A—X-5、08031—895A—X-42、《工程测量规范》GB50026-20073、《黑龙江省建筑工程施工质量验收标准》DB234、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015、《施工现场临时用电安全技术规范》JGJ46-20056、《石油化工建设工程施工安全技术规范》GB50484-20087、《建筑施工安全检查标准》JGJ59—99三、施工总体安排1、施工组织机构负责人：吕广平2施工：刘在义程文柱质检：蔡尚武王满生技术:付新才汤昌柏材料：洪从亚卢安福安全：杨金龙夏延亚2、质量保证体系组长:吕广平副组长:刘在义蔡尚武组员：付新才程文柱马益峰汤昌柏3、安全保证体系：组长：吕广平副组长：杨金龙夏延亚组员：刘在义付新才程文柱蔡尚武汤昌柏4、施工部署及进度安排（1）、施工部署健全各种组织机构，组织有关施工管理人员进入现场，了解现场情况。为保证本工程的顺利实施，并满足生产需要，根据现场及周边实际情况,在施工现场设置如下临时设施:办公室、值班室、库房、钢筋棚、木工棚、砼搅拌站、临时给排水、供电线路等。（2）、工期安排科学合理地进行工期设计和规划,关键工序，严格加以跟踪控制。科学合理组织劳动力和施工机械的选择调用，对关键工作,关键工序的劳动力组织要细到日，并合理划分流水工段,将劳动力和机械设备的使用率配置在最佳状态。四、施工准备计划1、技术准备3施工前组织施工技术人员编制详细的施工方案，施工技术人员和具体操作人员应充分熟悉方案，对重点分部分项工程应编制详细的书面交底。编制施工预算，编制材料及加工计划。2、现场准备施工用水：采用①50钢管由业主指定处引至施工现场。施工用电：现场根据业主提供的动力箱配备施工电缆及施工用电箱。3、临时道路：施工现场原有道路作为施工主道路，当运输车辆不能直接进入施工区域，需铺垫30cm后碎石作为临时道路，局部道路泥泞处采用6=16mm钢板平铺。垂直运输采用25T吊车一台，水平运输采用10T自备吊及卡车运输。4、场地平整：对施工现场垃圾、废土集中清理运至总包指定场地集中堆放，采用推土机、铲车堆土.做好测量放样的准备工作。5、材料准备：根据结合现场实际情况，按照工程进度编制材料计划，组织各施工阶段所需材料进场。6、测量放样：测量班依图纸设计放出桩位中点。以交底形式交由作业班组以桩位中点拉十字线引出护桩.经现场技术员检验无误后用混凝土对护桩加以保护。五、主要分项工程施工及技术方案1、设备基础模板施工为保证现浇钢筋砼成型质量，本工程设备基础采用钢、木模板，支撑为钢木结合施工，模板现场制作拼装.设备基础混凝土施工分两步进行，先浇筑基础承台、再进行环墙施工.①支模时先在混凝土垫层上用墨斗弹出基础边线，然后再根据事先弹好的边线支设基础模板，基础模板采用小钢模、内侧衬白铁皮,上4部环墙外侧采用木模板，模板外侧周圈用48*3.5脚手杆顶牢、间距30cm。环墙内侧采用钢模板，内侧的加固利用基础预埋的埋件作为支撑点。②模板接缝处用双面胶带粘接,防止浇筑砼时漏浆。接头位置错开设置，搭设长度不小于20mm。砼浇筑过程中设专人看护，负责巡视模板的变化情况,如发现移位、下沉、上浮、泥浆、支撑脱落、螺栓孔移动等现象，应立即停止浇筑并立即纠正后方可继续浇筑砼。模板需刷隔离剂，涂刷时不得沾污钢筋和砼接磋处，模板的接缝不应漏浆,在浇砼前，木模应浇水湿润，但模板内不应有积水。浇筑前清除模板内杂物，并复查模板尺寸、轴线、标高，模板支撑等.拆除模板按先支的后拆,后支的先拆；先上部后下部，先拆除非承重部分，后拆除承重部分。模板拆除后应及时运走，并清理干净待以后使用。2、螺栓孔施工设备基础螺栓较大，为保证设备基础螺栓成型质量，采用定型胎具做螺栓固定支架，25T垂直运输吊运胎具，由于地脚螺栓及胎具自身重量...
