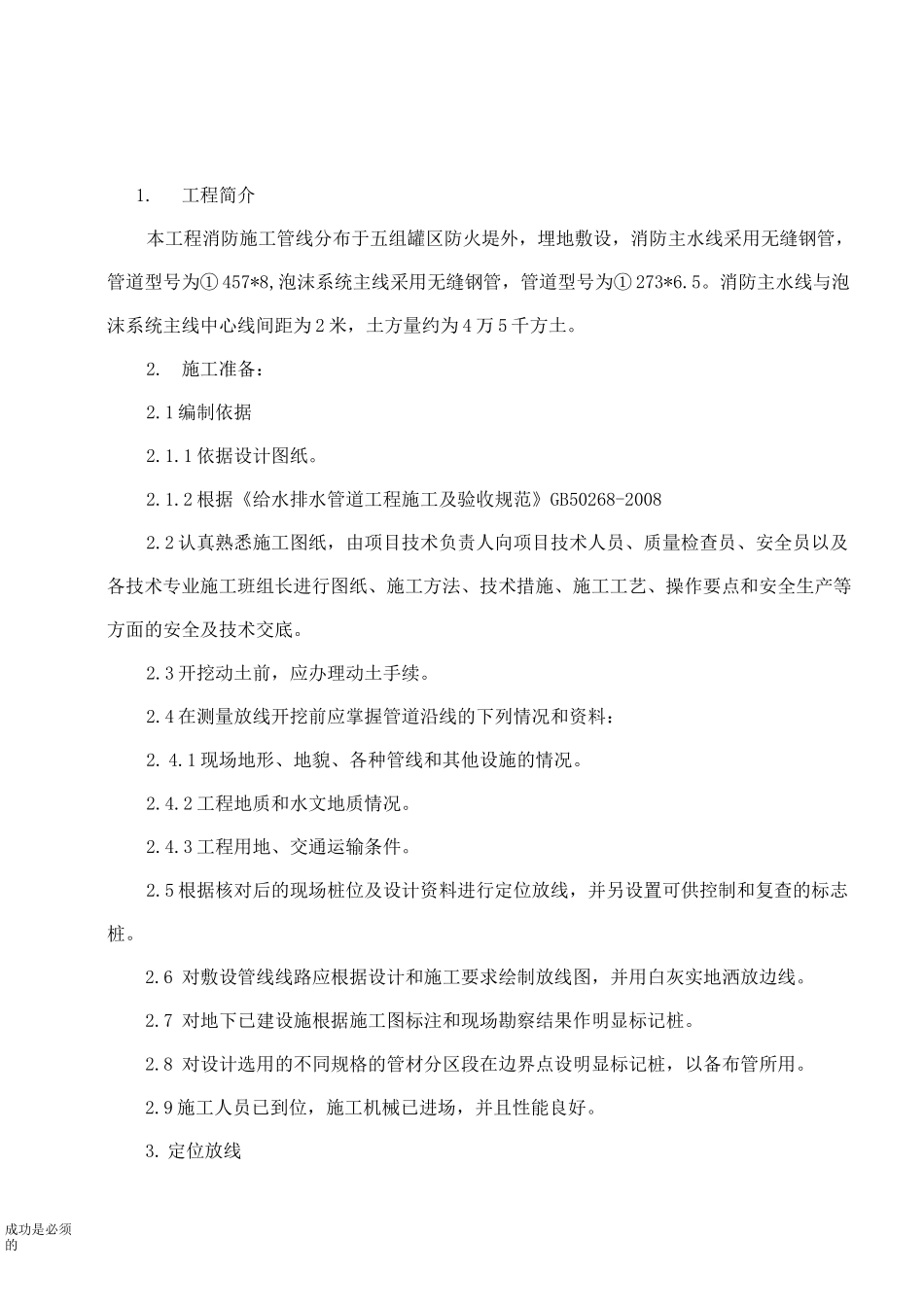

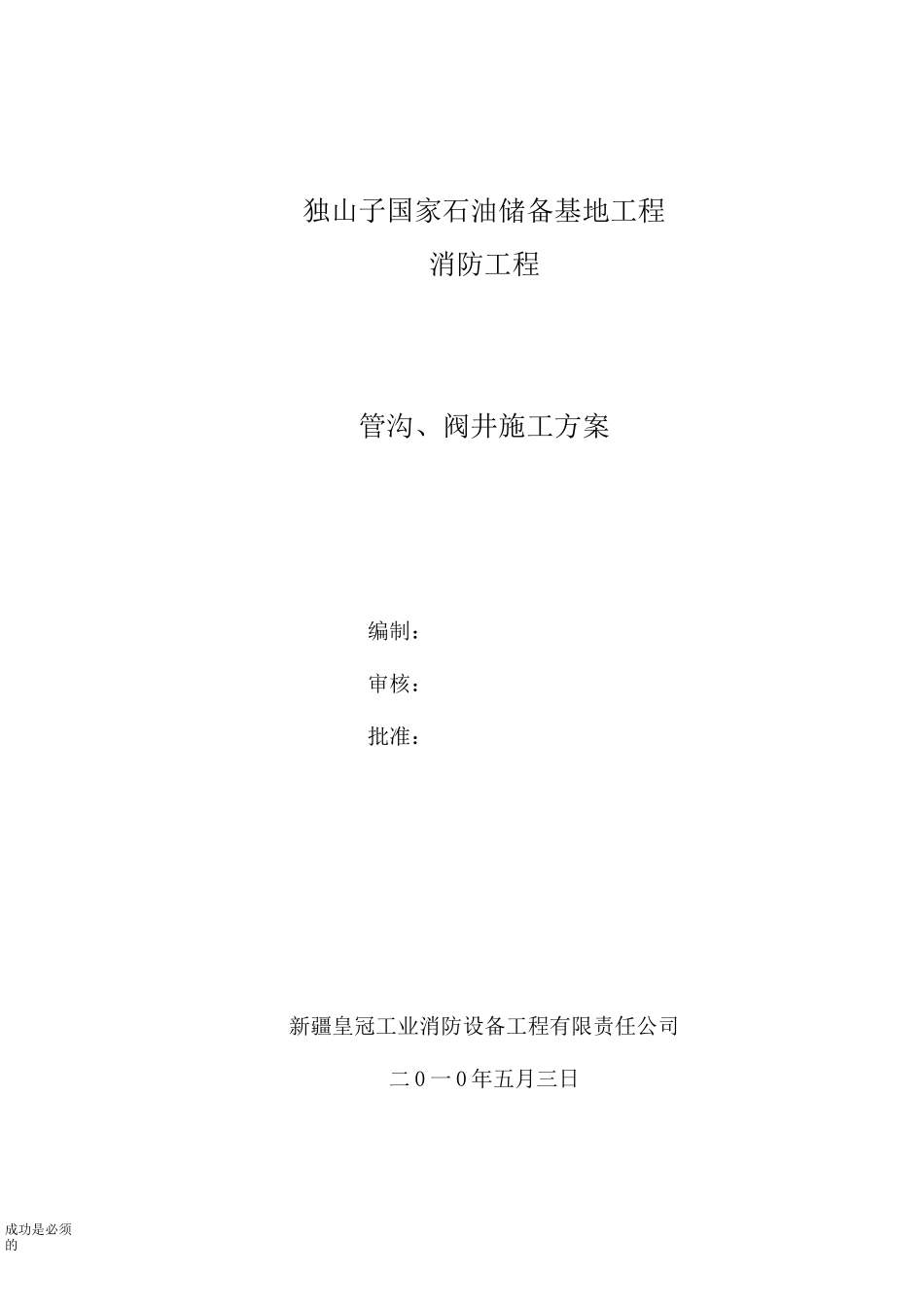

成功是必须的独山子国家石油储备基地工程消防工程管沟、阀井施工方案编制：审核：批准：新疆皇冠工业消防设备工程有限责任公司二0一0年五月三日精品字里行间精品文档成功是必须的成功是必须的1.工程简介本工程消防施工管线分布于五组罐区防火堤外，埋地敷设，消防主水线采用无缝钢管，管道型号为①457*8,泡沫系统主线采用无缝钢管，管道型号为①273*6.5。消防主水线与泡沫系统主线中心线间距为2米，土方量约为4万5千方土。2.施工准备：2.1编制依据2.1.1依据设计图纸。2.1.2根据《给水排水管道工程施工及验收规范》GB50268-20082.2认真熟悉施工图纸，由项目技术负责人向项目技术人员、质量检查员、安全员以及各技术专业施工班组长进行图纸、施工方法、技术措施、施工工艺、操作要点和安全生产等方面的安全及技术交底。2.3开挖动土前，应办理动土手续。2.4在测量放线开挖前应掌握管道沿线的下列情况和资料：2.4.1现场地形、地貌、各种管线和其他设施的情况。2.4.2工程地质和水文地质情况。2.4.3工程用地、交通运输条件。2.5根据核对后的现场桩位及设计资料进行定位放线，并另设置可供控制和复查的标志桩。2.6对敷设管线线路应根据设计和施工要求绘制放线图，并用白灰实地洒放边线。2.7对地下已建设施根据施工图标注和现场勘察结果作明显标记桩。2.8对设计选用的不同规格的管材分区段在边界点设明显标记桩，以备布管所用。2.9施工人员已到位，施工机械已进场，并且性能良好。3.定位放线精品字里行间精品文档成功是必须的3.1熟悉图纸，明确基准中心线，绘制放线图。成功是必须的精品字里行间精品文档4.7管沟开挖土方堆至管沟边缘大于或等于1.0m处作为围护，多余土运至指定堆土区。管沟无堆土的开口处采用脚手架钢管围护，维护宽度为5米，高度为1.2米。4.8管沟开挖自检合格后，应会同监理单位、总包单位进行地基验槽，验槽合格后方可下管。5.管线下沟及回填方案5.1管沟的沟底应下挖150mm，填铺细砂到管底标高后，方可进行管道敷设。5.2管道下沟应使用专用吊具，下沟设备宜采用吊车。管道下沟时，不得损坏防腐层。管道下沟应平稳，各吊点应协调一致，不得使管道产生超过弹性范围的变形。5.3管道埋深应符合设计要求，标高允许偏差应为±25mm。5.4管子回填前应先复查管道安装质量（包括防腐），对焊口进行防腐，确认合格后，方可回填。5.5管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石及冻土块；500mm以上部分回填土中的块石及冻土块不得集中，上部用机械回填时，机械不得在管沟上行走。沟槽回填土时，管道两侧应对称进行并分层夯实，不得损坏管子及防腐层。5.6管道回填后使用振动压路机进行机械压实，压实过程中对地面浇水。5.7管道回填土压实度，执行《给水排水管道工程施工及验收规范》第4.6.3条中相应条款。5.7.1管顶上部500mm回填中粗砂或原土，但原土中最大砂粒粒径＜40mm,中粗砂上面回填隔壁土。5.7.2管顶上部回填压实度三85±2%；管顶500mm以上原土回填，压实度三90%5.7.3每层铺筑1000M2取样一次，每次取样做两组测试。5.7.4检查方法用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T50123中的其他方法。6阀井施工精品字里行间精品文档成功是必须的成功是必须的精品字里行间精品文档7.4不违章指挥；组织工人学习安全操作规程，教育工人不违章作业，认真消除事故隐患，发生工伤事故要立即上报，保护现场，参加调查处理。7.5做好外用工、民工、临时工和项目危险作业人员的投保管理工作。7.6安全员不定期进行预防性检查，对检查中查出的事故隐患，要立即整改。并做好记录。7.7管沟开挖前办理挖掘作业许可证，充分与正确使用安全工具和安全标志，做好安全围护工作。7.8组织施工作业人员进行施工前入场三级安全教育，办理入场施工手续，切实把安全问题抓紧抓好，抓出成效。7.9加强现场的安全、环境卫生管理，坚持文明施工，对运进厂的工程材料、工机具按规定地点摆放整齐，在施工期间，坚持每天边施工边打扫清理，保持作业现场无杂物和边角料，干净卫生，施工结束做到“工完料尽场地清”基本上达到相互满意安全撤离。
