10kV台架变压器施工方案VIP免费

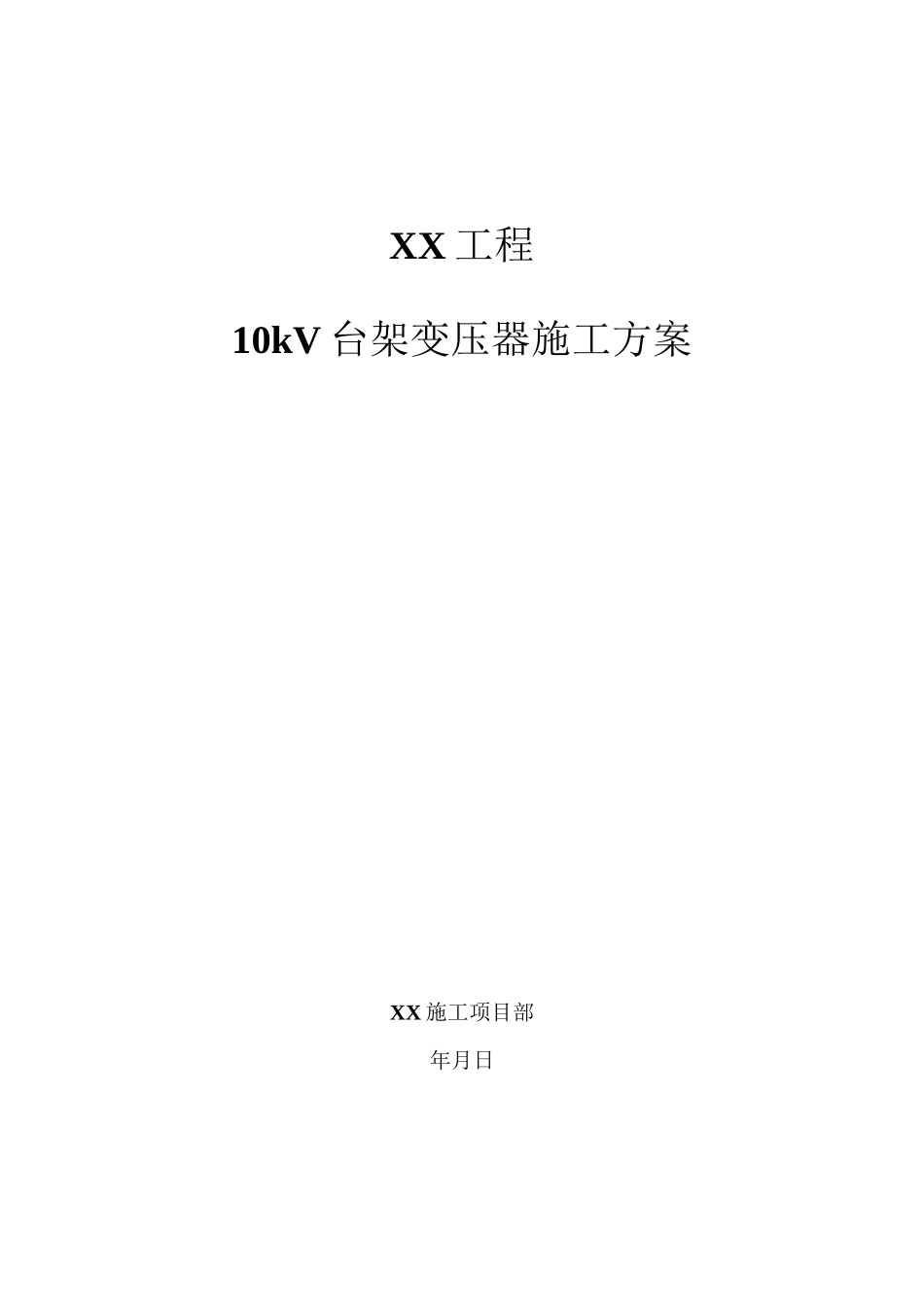

10kV台架变压器施工方案_第1页
1/21
10kV台架变压器施工方案_第2页
2/21
10kV台架变压器施工方案_第3页
3/21
XX工程10kV台架变压器施工方案XX施工项目部年月日精品文档施工方案签名页精品文档目录一、编制依据精品文档二、施工概况:1、工程名称:XX标段XX项目2、建设单位:广西电网有限责任公司XXX供电局设计单位:XXXX监理单位:XXXX施工单位:XXXX3、工程规模:施工合同及设计图纸的施工范围4、工程地址:施工实际工作地点5、工程性质:基建配网工程三、施工内容:写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容,事例如下:1、在XX路XX位置组立2基型号为XX的XXm电杆,在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补精品文档偿、一台型号为一进四出塑壳开关低压配电箱。3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。四、组织措施:1、工作负责人:李XX(联系电话)2、技术负责人:郭XX(联系电话)3、安全负责人:陈XX(联系电话)4、机具、材料负责人及电话5、工作班组:陈XX、马XX、曾XX等技工。注:涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。五、现场勘查:1、工作环境:写清施工现场及环境,根据施工作业性质提出不同的要求,其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。2、施工要点、难点:根据工作环境写出实际施工现场的要点、难点。参考事例如下:1、台式变安装的位置在XX地方居民门前空地,地质平坦,利于吊车、施工车辆、工具器的摆法;2、距离XX运行的带电线路XX米,距离较近,在吊装电杆、变压器时吊车的臂长会靠近带电线路的可能性;六、计划工作时间:1、计划工期:年月日时至年月日时2、工作计划安排(以时间为轴来写)序号工作时间工作内容人员安排备注1X月X日XX时钢筋混凝土杆组立陈XX等8人2X月X日XX时横担、金具、附件安装安装陈XX等8人3X月X日XX时台架式变压器安装陈XX等8人七、施工前的准备工作1、安装前变压器已完成试验;精品文档2、电杆预制基础已完成,并经过监理、业主的验收;3、工作负责人编制好施工方案并完成审批;4、开工前组织施工人员进行班前会、交底;5、开工前清点施工所需要的施工机具并检查工器具是否合格;6、工作前,施工人员要检查好自身的安全工器具是否齐全并处于安全有效的期限内7、开工前的主要设备材料准备。8、主要施工材料、机械设备及工器具清单:8.1、施工机具准备精品文档序号名称规格型号单位数量备注1安全帽2安全带3脚扣4急救药箱5安全围栏6路锥7警示牌8.3设备材料准备甲供材料表序号名称规格型号单位数量备注1绝缘导线2变压器3无功补偿箱4避雷器5户外跌路式熔断器6电杆乙供材料表序号名称规格型号单位数量备注1高压横担2令克担3螺栓4玻璃防污瓷瓶5直角挂板6球头挂板7碗头挂板8耐张线夹11创通线夹12蝴蝶瓷瓶13瓷横担14钎焊铜铝接线端子15接地挂环16变压器台架17加强扁铁抱箍18加强扁铁抱箍19撑铁八、安全技术措施1、工程施工前,工作负责人必须对工作班成员进行全面的安全技术交底,对参加施工的临时工进行参与工程所需的安全技术教育。2、所有进入施工作业区的人员必须正确佩戴安全帽。高空作业时,必须扎好安全带,安全带必精品文档须高挂低用。不得在高空抛掷物件,应用绳索上下传递物件。工作人员避免在高空作业点下方区内逗留,严禁非操作人员进入作业区。3、电杆组立前应进行外观检查,并符合下列要求:①表面光洁平整,壁厚均匀,无偏心、露筋、跑浆、蜂窝等现象;②不得有纵向和横向的裂纹;③杆身弯曲不超过2/1000,顶端封堵良好。4、组立杆塔过程中基坑、杆坑内及杆下严禁有人工作。除指挥人及指定人员外,其他人员应在离开杆塔高度的1.2倍距离以外。立杆要使用合格的起重、支撑设备和拉绳,使用前应仔细检查,必要时应提前试验。使用方法应正确,严禁过载使用。5、使用抱杆立杆塔时,主牵引绳、尾绳、杆塔中心及抱杆顶应在一条直线上。抱杆下部应固定牢固,抱杆顶部应设临时拉线控制,临时拉线应均匀调节。抱杆应受力均匀,两侧拉绳应拉好,不得左右倾斜。固定临时拉线时,不得固定在有可能移动的物体上,或其它不可靠的物体上。6、台架离地面...
