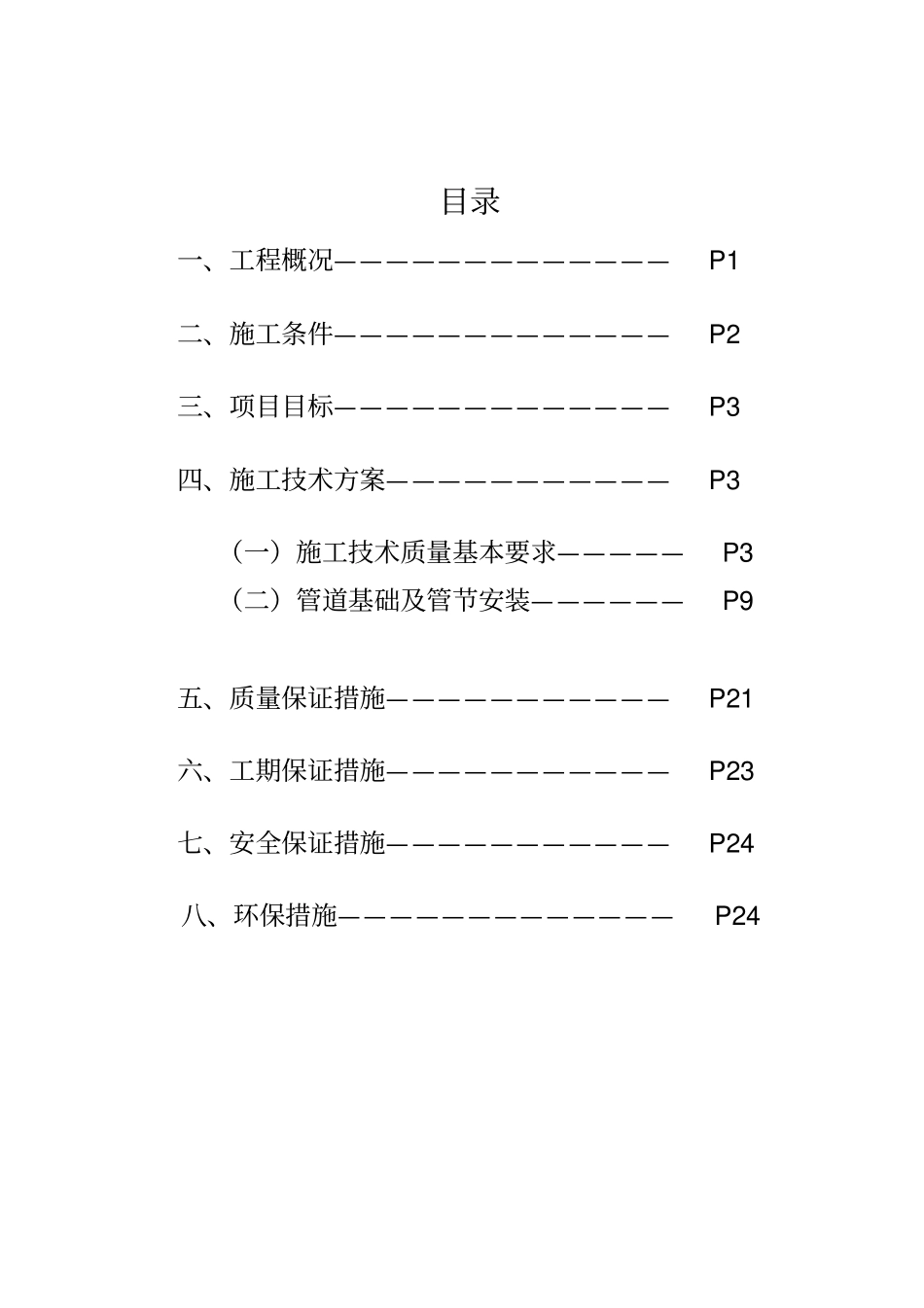

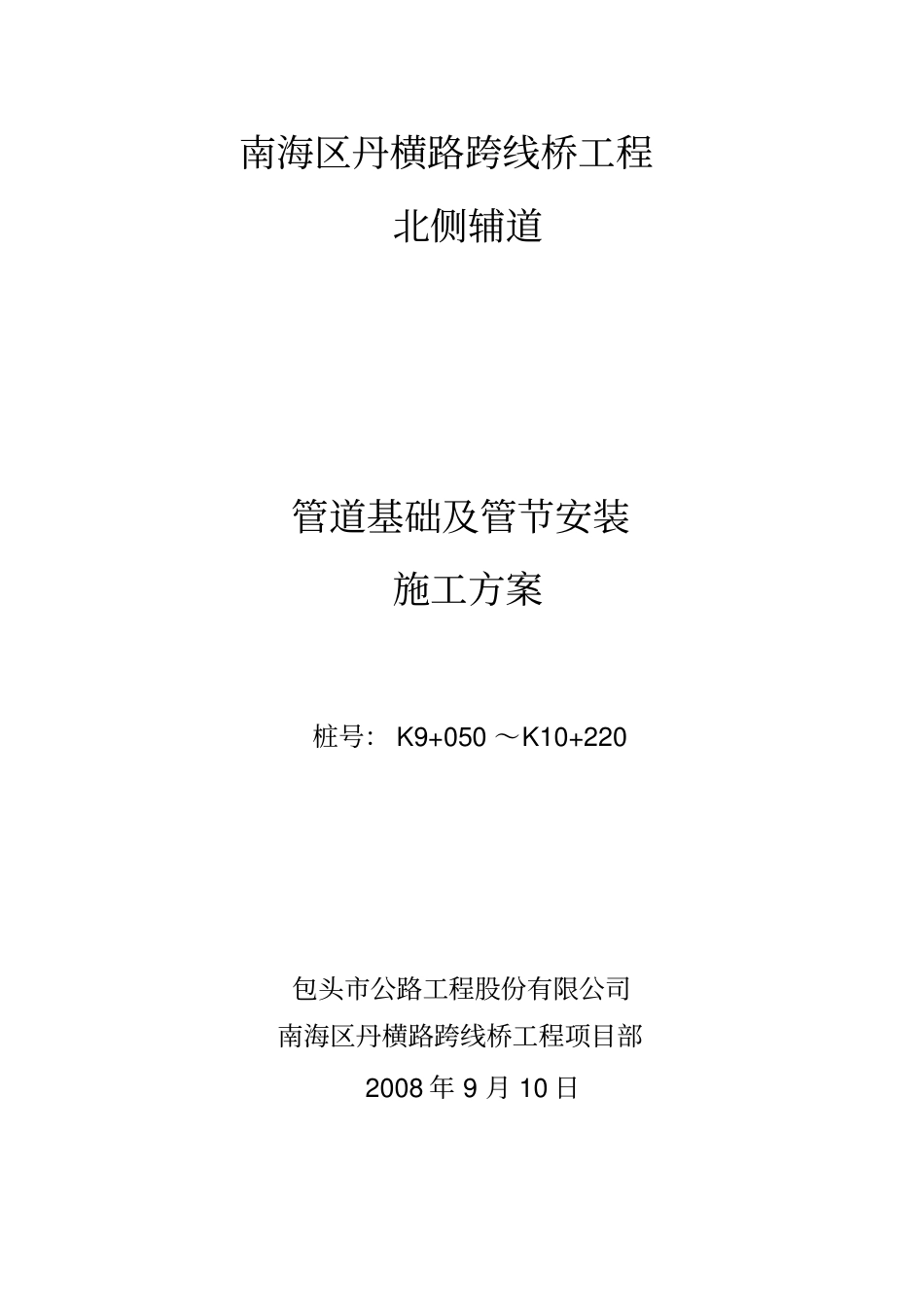

南海区丹横路跨线桥工程北侧辅道管道基础及管节安装施工方案桩号：K9+050～K10+220包头市公路工程股份有限公司南海区丹横路跨线桥工程项目部2008年9月10日目录一、工程概况—————————————P1二、施工条件—————————————P2三、项目目标—————————————P3四、施工技术方案———————————P3（一）施工技术质量基本要求—————P3（二）管道基础及管节安装——————P9五、质量保证措施———————————P21六、工期保证措施———————————P23七、安全保证措施———————————P24八、环保措施—————————————P24一、工程概况1、该工程道路工程范围为K9+050～K10+220，排水工程范围，东端与荷村跨线桥工程相连，西接珠二环。2、排水系统（1）雨水管布置a、雨水主管沿两侧辅道布置，距辅道侧石1.5m。b、收集引桥起坡段路面雨水的管道布置于中央绿化带边线1m。c、收集跨线桥排水立管的管道布置于跨线桥下绿化带上，距跨线桥外边线1.5m。（2）雨水排水出口a、K9+050至K9+250路段的雨水管道接荷村跨线桥工程雨水管道最终排入劳边涌，K9+250至K10+220路段的雨水管道排入官山涌。（3）雨水口a、当雨水口连接管无需横穿分隔带盲沟时，雨水口深度为1m，当排水干管埋深较浅时，雨水口深度可酌情适当减少。当雨水口连接管需横穿分隔带盲沟时，雨水口深度≥1.4m，并必须保证雨水连接管与盲沟交叉时位于盲沟的下方。b、雨水口连接管连接单箅雨水口时管径采用DN200,连接双箅及多箅雨水口时管径采用DN300，坡度均为1﹪。（4）检查井a、检查井位于行车道时，采用重型带铰链球墨铸铁井盖井座。检查井位于非机道车道、绿化带下时。采用普通型树脂复合材料井盖井座。b、雨水管道每隔90m左右在道路两侧各设置一根街坊支管和一座检查井，街坊检查井位于红线外1m处。街坊支管接入主干排水管的位置设置沉沙井，沉沙井井底比下游管的管内底标高底500mm。c、雨水检查井位于绿化带内，井盖标高应根据绿化设计的标高进行调整，一般要求比绿化地面填高100mm。图中所标行车道下检查井井面标高为管位处道路路面设计标高，仅供参考。施工时应保证检查井井盖平施工后道路路面。（5）立交排水立交桥段的路面雨水经雨水立管落地后，排入设置于承台边的雨水检查井，汇入DN500雨水管，接入雨水主管后排入河涌。（6）分隔带排水分隔带排水按施工图第四册《雨水工程设计说明》及附图1～4施工。3、主要工程量全线排水工程的主要工程量如下表。路线钢筋砼Ⅱ级管雨水口（个）雨水井（个）出水口（个）d50cmd60cmd80cmd100cmd120cmd150cmd165cmd180cm单箅双箅多箅d100cm八字型d180cm八字型箱涵200*180cm南辅道32320238256934195011南主路739121824北主路37210613北辅道77365362833711488381253合计12206856003393711948894235140111注：另有DN200HDPE双壁波纹管1316m，DN300HDPE双壁波纹管334mDN250HDPE中空壁缠绕牵引管15m，雨水渠箱涵1座。二、项目目标1、质量：遵循《给水排水管理工程及验收规范》和《埋地聚乙烯排水管管道工程技术规范》施工验收，一次合格率100﹪，评分95以上。2、工期：120天3、安全：无重大安全事故。三、施工条件1、已测量核实并将在施工过程中继续核实现状排水设施标高，今后如发现与设计不符合情况，要及时与监理和设计单位联系解决。2、实施前已与沿线管线单位进行联系，并将继续联系，已落实管线保护措施。3、征地拆迁陆续完成，通水、通电、通路与场地平整的三通一平正陆续完成。4、临施设施已经完善，后勤保障准备良好。5、施工质量、工期、安全保证体系已经建立，措施已经落实。6、工料机已经进场，前期材料试验与测量成果已符合设计规范要求，并经主管监理工程师签认。四、施工技术方案（一）施工技术质量基本要求1、施工测量放样基本要求（1）开工前做好导线、中线、水准点复测。恢复中线复测水准点应注意与结构物中心、相邻施工段的中线和水准点闭合。（2）开工前应根据管道基础和管节安装的设计要求，确定利用原设计网点加密或重新布设网点，补充施工需要的水准点。（3）施工过程中应测定并经常检查结构浇筑和...
