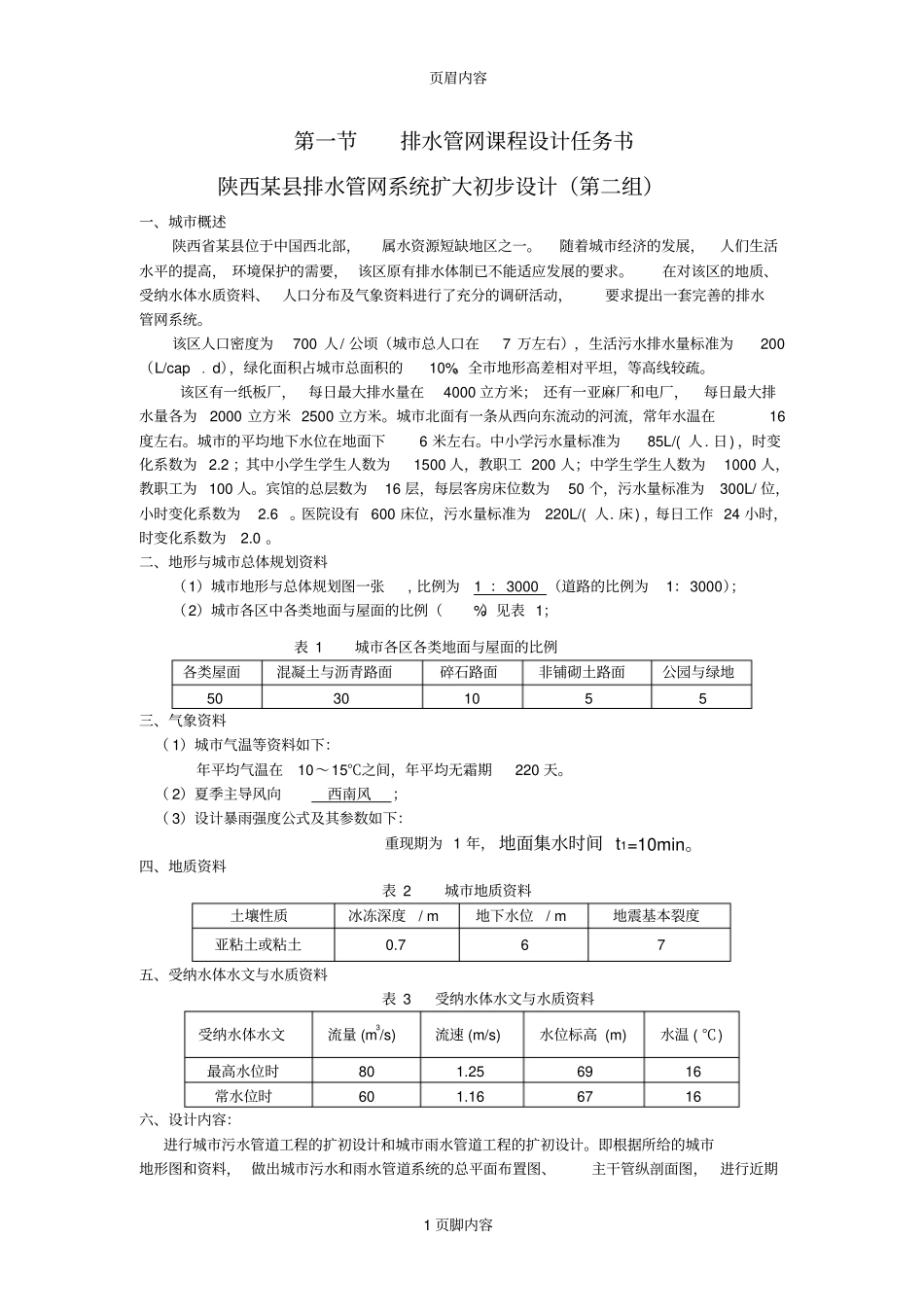

页眉内容1页脚内容第一节排水管网课程设计任务书陕西某县排水管网系统扩大初步设计（第二组）一、城市概述陕西省某县位于中国西北部，属水资源短缺地区之一。随着城市经济的发展，人们生活水平的提高，环境保护的需要，该区原有排水体制已不能适应发展的要求。在对该区的地质、受纳水体水质资料、人口分布及气象资料进行了充分的调研活动，要求提出一套完善的排水管网系统。该区人口密度为700人/公顷（城市总人口在7万左右），生活污水排水量标准为200（L/cap﹒d），绿化面积占城市总面积的10%。全市地形高差相对平坦，等高线较疏。该区有一纸板厂，每日最大排水量在4000立方米；还有一亚麻厂和电厂，每日最大排水量各为2000立方米2500立方米。城市北面有一条从西向东流动的河流，常年水温在16度左右。城市的平均地下水位在地面下6米左右。中小学污水量标准为85L/(人.日)，时变化系数为2.2；其中小学生学生人数为1500人，教职工200人；中学生学生人数为1000人，教职工为100人。宾馆的总层数为16层，每层客房床位数为50个，污水量标准为300L/位，小时变化系数为2.6。医院设有600床位，污水量标准为220L/(人.床)，每日工作24小时，时变化系数为2.0。二、地形与城市总体规划资料（1）城市地形与总体规划图一张,比例为1：3000（道路的比例为1：3000）；（2）城市各区中各类地面与屋面的比例（%）见表1；表1城市各区各类地面与屋面的比例各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地50301055三、气象资料（1）城市气温等资料如下：年平均气温在10～15℃之间，年平均无霜期220天。（2）夏季主导风向西南风；（3）设计暴雨强度公式及其参数如下：重现期为1年，地面集水时间t1=10min。四、地质资料表2城市地质资料土壤性质冰冻深度/m地下水位/m地震基本裂度亚粘土或粘土0.767五、受纳水体水文与水质资料表3受纳水体水文与水质资料受纳水体水文流量(m3/s)流速(m/s)水位标高(m)水温(℃)最高水位时801.256916常水位时601.166716六、设计内容：进行城市污水管道工程的扩初设计和城市雨水管道工程的扩初设计。即根据所给的城市地形图和资料，做出城市污水和雨水管道系统的总平面布置图、主干管纵剖面图，进行近期页眉内容2页脚内容规划区的污水沟道和雨水沟道的流量计算与水力计算，并把计算成果表达在总平面图和剖面图上。七、提交资料：（1）设计说明书、计算书一份；（2）污水及雨水管网平面布置图各一张（2#图）；（比例1:10000，管道；检查井，井代号（w—污水，y—雨水），编号（从起点向终点方向顺序编号），标高（上下游管底标高）；设计管段管径、坡度、管长；说明，图例等。）（3）污水管道纵剖面图一张（2#图）；（比例纵向1:10000,竖向1:100；地面标高线，管道标高线（双线），设计管段管径、坡度、管长；检查井（双线）及支管接入位置；该纵断面上其它管线的位置、管径及埋深。）第二节排水体制选择（1）排水系统规划设计原则排水系统规划应符合城市和工业企业的总体规划，并应与城市工业企业中期他单项工程建设密切配合，相互协调，该现成的道路规划、建筑界限、设计规模对排水系统的设计有很大的影响。排水系统设计要与邻近区域的污水和污泥处理和处置协调。考虑污水的集中处理与分散处理。设计排水区域内需考虑污水排水问题与给水工程的协调，以节省总投资。排水工程的设计应全面规划，按近期设计考虑远期发展。排水工程设计师考虑原有管道系统的使用的可能。在规划设计排水工程时必须认真观测执行国家和地方有关部门制定的现行有关标准、规范和规定。（2）排水系统体制选择的考虑排水系统体制应根据城市及工业企业的规划、环境保护的要求、污水利用情况、水质、水量、地形、等条件确定。最后我们确定采用页眉内容3页脚内容分流制与合流制两种排水体制分别进行计算，以便进行水力计算，环境保护等比较。方案选择：分流制排水体制计算：第三节污水管道的系统设计流量的确定城市生活污水的设计流量是指设计期限终了的最大日（最大班）最大时的污水流量，它包括生活污水设计流量和工业废水设计流量。生活污水设计流量由三部分组成：居住区居民生活污水设计流量，大型公...
