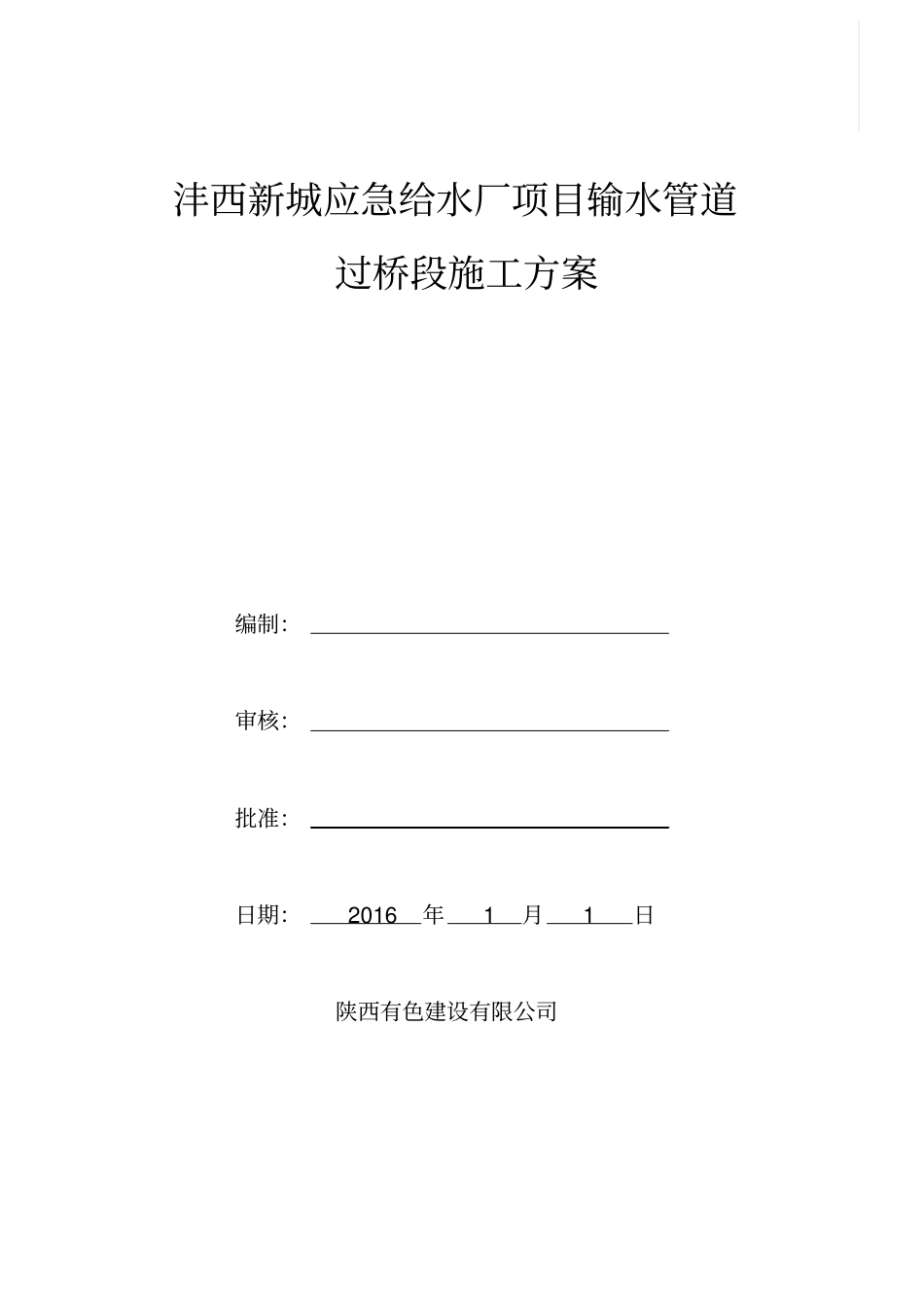

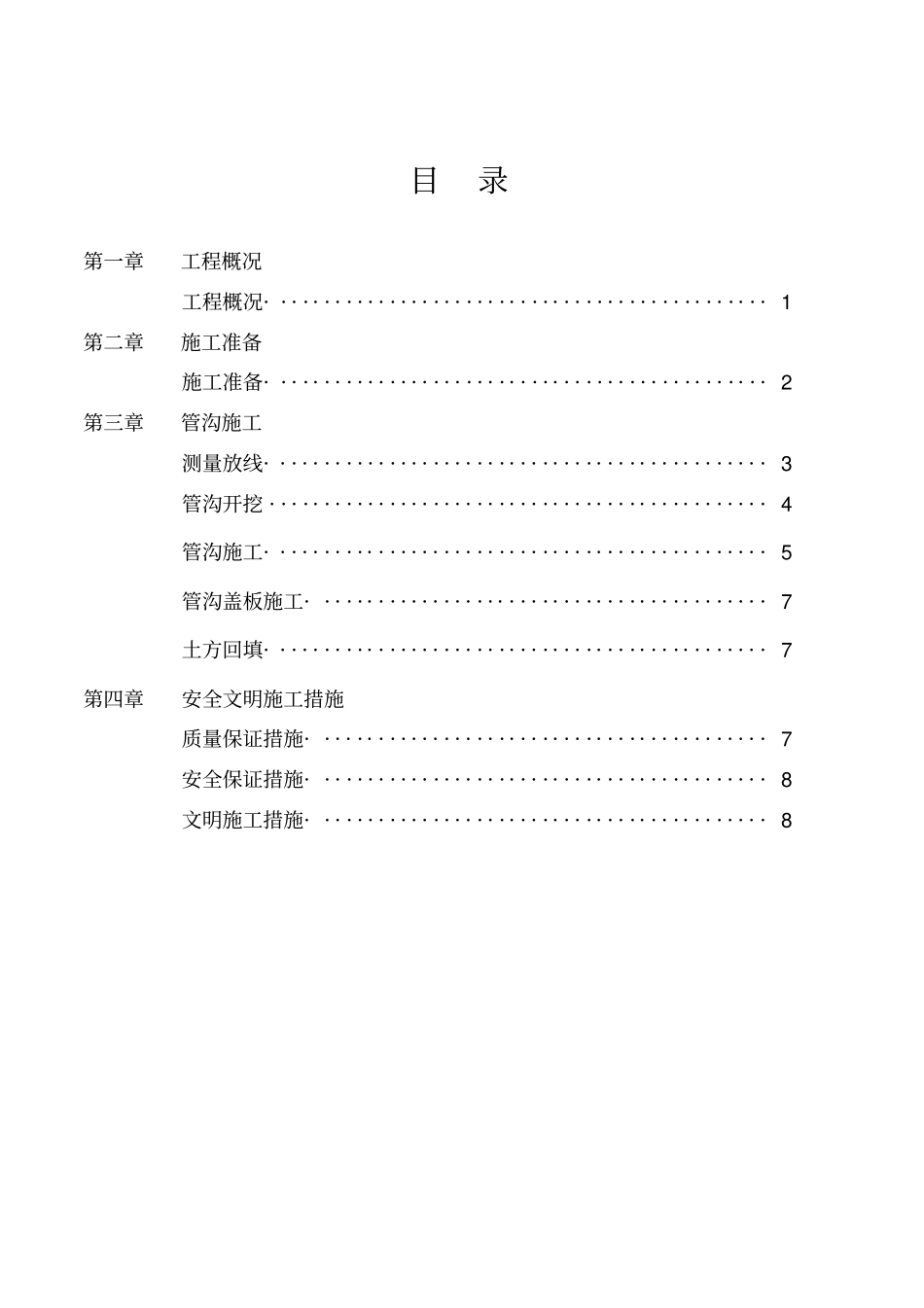

沣西新城应急给水厂项目输水管道过桥段施工方案编制：审核：批准：日期：2016年1月1日陕西有色建设有限公司目录第一章工程概况工程概况··············································1第二章施工准备施工准备··············································2第三章管沟施工测量放线··············································3管沟开挖··············································4管沟施工··············································5管沟盖板施工··········································7土方回填··············································7第四章安全文明施工措施质量保证措施··········································7安全保证措施··········································8文明施工措施··········································8第一章工程概况工程名称：沣西新城应急给水厂输水管道及深井泵房工程建设单位：西咸新区沣西新城投资发展有限公司设计单位：西安市政设计研究院有限公司工程地点：渭河三号桥及西宝高速桥下输水管道施工概况主管道管径DN200-DN600mm之间，全长约5100m。管道位于河堤征地线以西2m处，输水管道分A、B两段铺设。A段：起点接SY4取水水源井的输水管道，由南向北敷设，沿途有7口取水水源井的输水管道接入，终点位于给水厂厂区红线内3m处，管长2518.77米,设计管道管径DN200-DN600mm。B段：起点接Q1取水水源井的输水管道，由北向南敷设，沿途有10口取水水源井的输水管道接入，终点位于给水厂厂区红线内3m处，管长2807.93米,设计管道管径DN250-DN600mm。本次输水管道安装主要涉及B段JB15-JB15ˋ（西宝高速）DN600、JB46-JB47（渭河三号桥）DN300管道穿越桥下施工部分。1、捡漏管沟与捡漏井：捡漏管沟：选用C型防水钢筋混凝土管沟，详见（04S531-2/7、8、11），其中JB15-JB15ˋ段穿越西宝高速公路桥的DN600mm管道的捡漏管沟尺寸为B×H=1600×1400mm，JB46-JB47段穿越渭河三号桥的DN300mm管道的捡漏管沟尺寸为B×H=1400×1200mm。2、捡漏井：选用矩形钢筋混凝土给水排水捡漏井，详见（04S531-3/22、27、33），其中JB15捡漏井采用A×B=1600×1400mm，JB46捡漏井采用A×B=1400×1200mm。注:①给水管道穿越沟壁、井壁的做法详见（04S531-3/42）。②捡漏管沟与捡漏井连接处以及在捡漏管沟每隔12m处要设置变形缝，做法详见（04S531-2/14）。③在捡漏管沟内管道接口处设支墩，具体尺寸详见33.④钢筋混凝土捡漏井的材料选用要与捡漏管沟的材料选用一致，详见（04S531-2/3）。3、检查井井框、盖：井盖及井盖座采用￠700（井口尺寸）镍复合材料井框盖，承载力及其它检测标准、技术要求、防锈、储运等具体要求详见《检查井盖》（GB/T23858-2009）C250等级要求。4、阀门井均安装防坠网，详见设计图纸附图2，防坠网安装高度位于盖座以下250mm。5、管径≥DN300管道三通、管堵（盲板）、弯头处（管道转弯角度＞10°）设给水管道支墩，采用柔性接口给水管道支墩，详见（10S505/107~112）。管径≤DN200预埋管管堵设1m33:7灰土块（A×B×H=1m×1m×1m）。6、阀门井周围0.5m范围内，自井底起采用中粗砂回填；要求回填土夯实至道路结构层，密实度≥95%。7、井内、井壁用1:2水泥砂浆加5%防水剂抹至井口，抹面厚20mm。阀门井混凝土基础下加设200mm厚5%水泥稳定砂砾。第二章施工准备一、主要材料计划序号名称规格数量（m）1球墨铸铁管DN30052.612球墨铸铁管DN60028.09商品砼由商品砼供应商按实际需要供应，其他模板、红砖、铸铁爬梯、钢筋、砂、水泥、石粉碴、碎石、...
