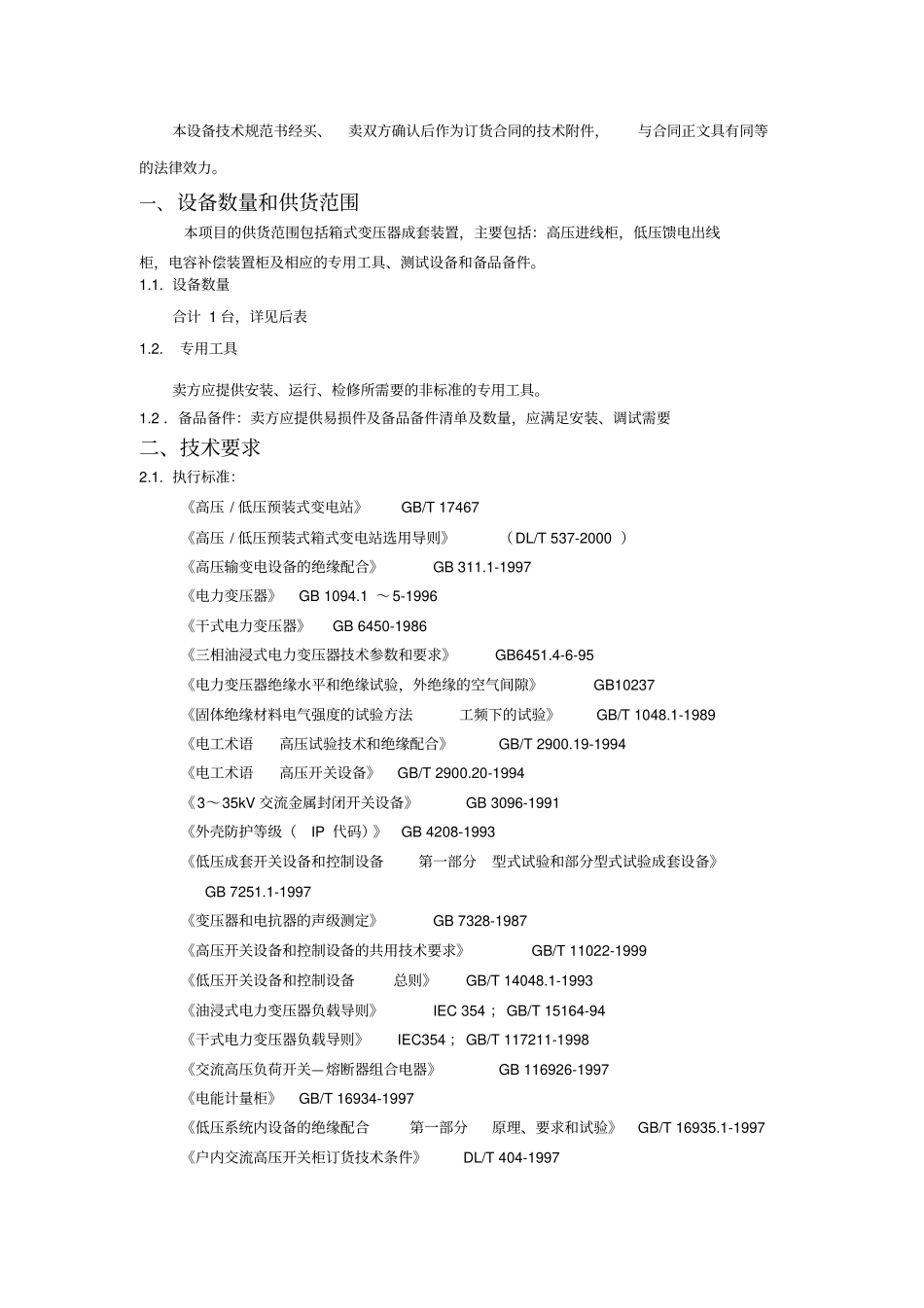

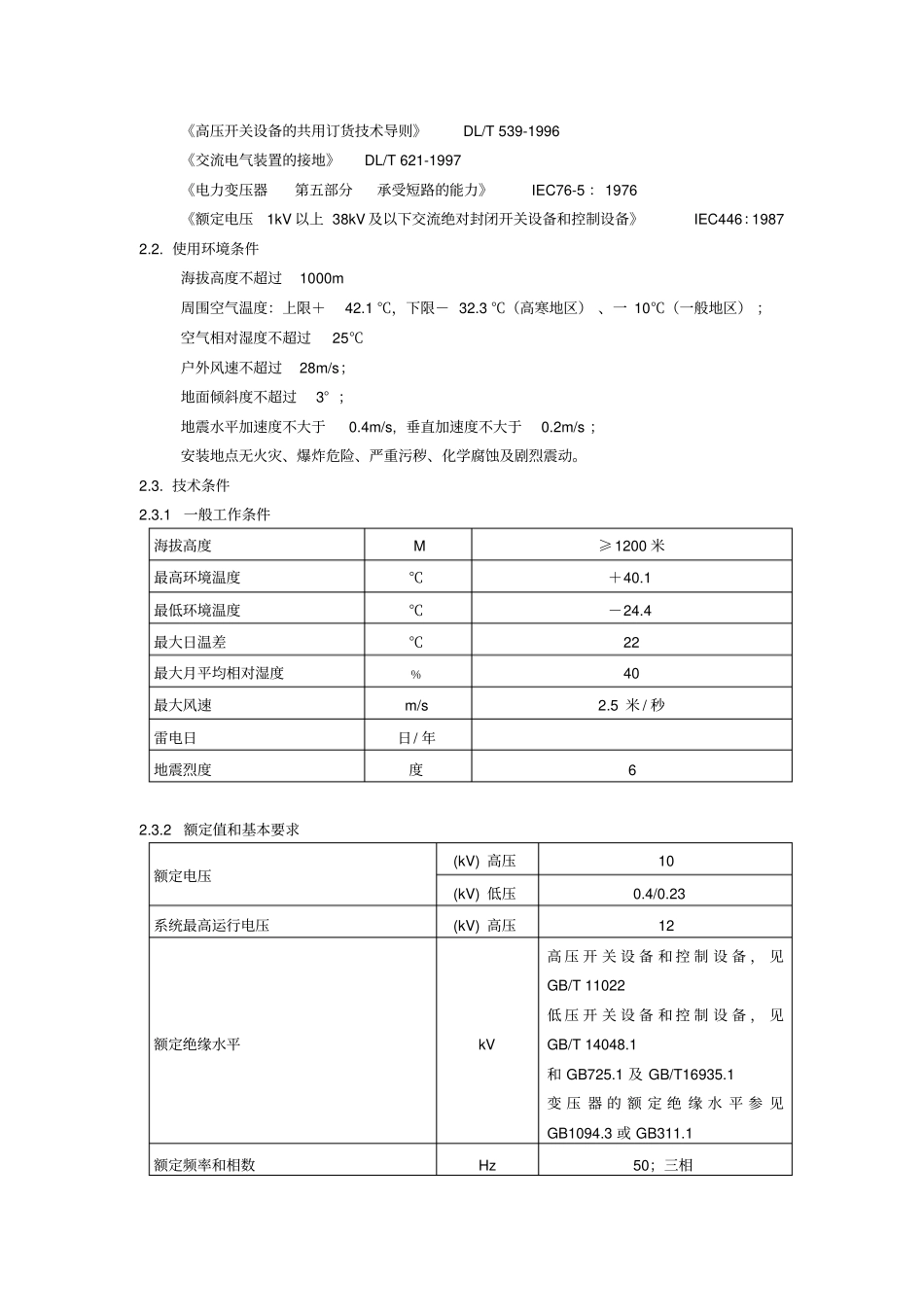

10/0.4KV箱式变压器技术规范书本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。一、设备数量和供货范围本项目的供货范围包括箱式变压器成套装置，主要包括：高压进线柜，低压馈电出线柜，电容补偿装置柜及相应的专用工具、测试设备和备品备件。1.1.设备数量合计1台，详见后表1.2.专用工具卖方应提供安装、运行、检修所需要的非标准的专用工具。1.2．备品备件：卖方应提供易损件及备品备件清单及数量，应满足安装、调试需要二、技术要求2.1.执行标准：《高压/低压预装式变电站》GB/T17467《高压/低压预装式箱式变电站选用导则》（DL/T537-2000）《高压输变电设备的绝缘配合》GB311.1-1997《电力变压器》GB1094.1～5-1996《干式电力变压器》GB6450-1986《三相油浸式电力变压器技术参数和要求》GB6451.4-6-95《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》GB10237《固体绝缘材料电气强度的试验方法工频下的试验》GB/T1048.1-1989《电工术语高压试验技术和绝缘配合》GB/T2900.19-1994《电工术语高压开关设备》GB/T2900.20-1994《3～35kV交流金属封闭开关设备》GB3096-1991《外壳防护等级（IP代码）》GB4208-1993《低压成套开关设备和控制设备第一部分型式试验和部分型式试验成套设备》GB7251.1-1997《变压器和电抗器的声级测定》GB7328-1987《高压开关设备和控制设备的共用技术要求》GB/T11022-1999《低压开关设备和控制设备总则》GB/T14048.1-1993《油浸式电力变压器负载导则》IEC354；GB/T15164-94《干式电力变压器负载导则》IEC354；GB/T117211-1998《交流高压负荷开关—熔断器组合电器》GB116926-1997《电能计量柜》GB/T16934-1997《低压系统内设备的绝缘配合第一部分原理、要求和试验》GB/T16935.1-1997《户内交流高压开关柜订货技术条件》DL/T404-1997《高压开关设备的共用订货技术导则》DL/T539-1996《交流电气装置的接地》DL/T621-1997《电力变压器第五部分承受短路的能力》IEC76-5：1976《额定电压1kV以上38kV及以下交流绝对封闭开关设备和控制设备》IEC446：19872.2.使用环境条件海拔高度不超过1000m周围空气温度：上限＋42.1℃，下限－32.3℃（高寒地区）、一10℃（一般地区）；空气相对湿度不超过25℃户外风速不超过28m/s；地面倾斜度不超过3°；地震水平加速度不大于0.4m/s,垂直加速度不大于0.2m/s；安装地点无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。2.3.技术条件2.3.1一般工作条件海拔高度M≥1200米最高环境温度℃＋40.1最低环境温度℃－24.4最大日温差℃22最大月平均相对湿度﹪40最大风速m/s2.5米/秒雷电日日/年地震烈度度62.3.2额定值和基本要求额定电压(kV)高压10(kV)低压0.4/0.23系统最高运行电压(kV)高压12额定绝缘水平kV高压开关设备和控制设备，见GB/T11022低压开关设备和控制设备，见GB/T14048.1和GB725.1及GB/T16935.1变压器的额定绝缘水平参见GB1094.3或GB311.1额定频率和相数Hz50；三相箱式变额定最大容量kVA变压器额定容量kVA500KVA变压器额定损耗kW见GB6541.4-6-95高压侧主回路和接地回路的额定短时耐受电流kA20高压侧主回路和接地回路的额定峰值耐受电流kA50高压侧额定短路持续时间S2低压侧主回路和接地回路的额定短时耐受电流kA50低压侧主回路和接地回路的额定峰值耐受电流kA105低压侧额定短路持续时间S1高压开关设备的额定短路开断电流和额定短路关合电流kA50低压开关设备的额定短路开断电流和额定短路关合电流kA50kA（峰值）系统接地方式高压中性点不接地低压中性点接地系统接地保护方式TN/S系统（即三相五线制）2.3.3设计和结构（1）箱式变压器进出线回路数量与容量：进线：1000A出线：400A2回300A2回200A2回（2）箱式变压器设计必须满足安全方便地进行正常的操作、检查和维护的要求。（3）箱式变压器的外型设计美观大方并与周边的环境相适应，具有良好的视觉效果。（4）所有的金属外露部分，均作表面的防锈处理。（5）本箱式变压器设备系户外式，箱体外壳采用玻纤水泥景观式外壳（外表面镶瓷砖），具有良好的隔热、防腐、防盐雾。适合于海边、生活小区、厂矿等环境运行。且保证箱变内的设...
