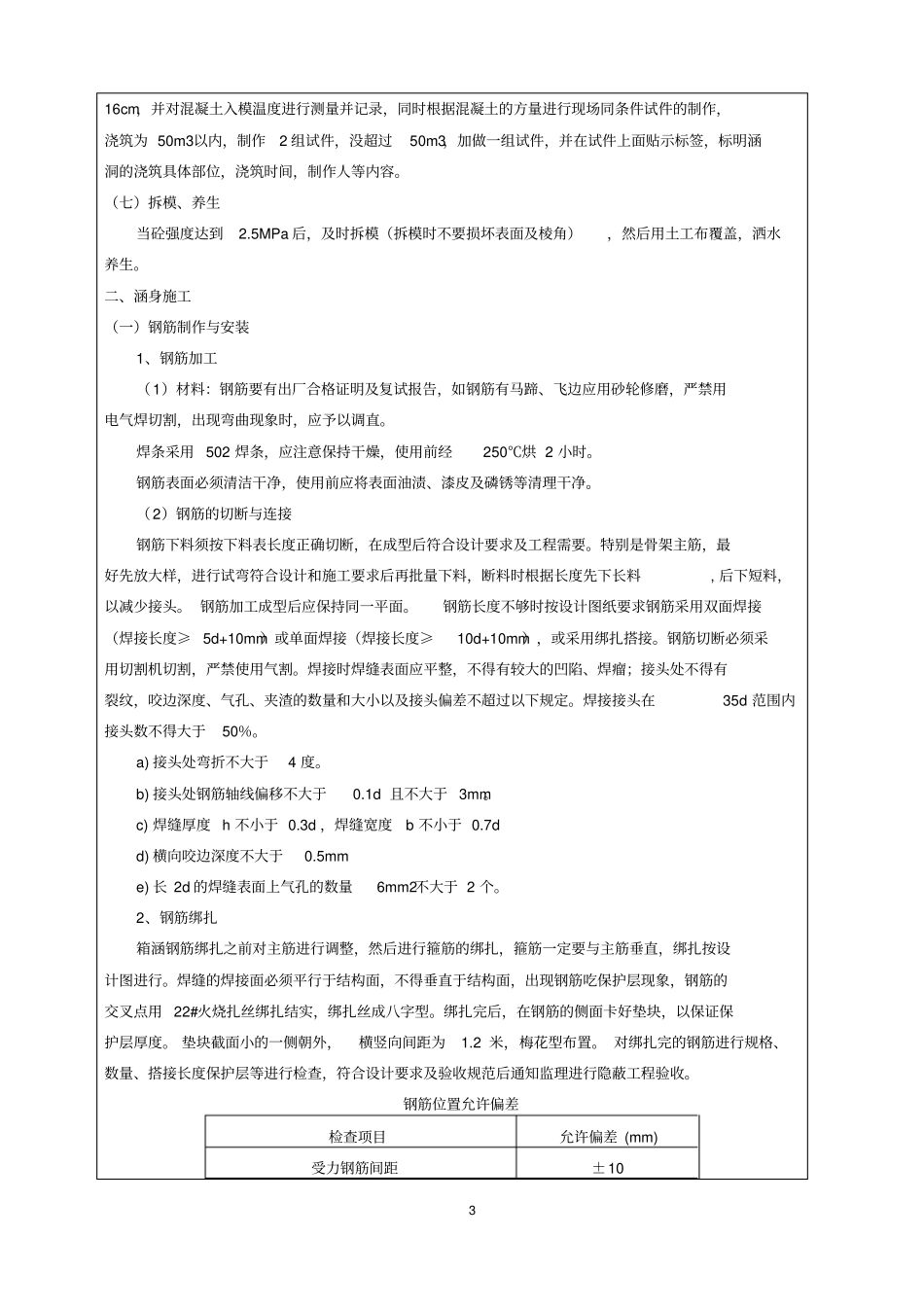

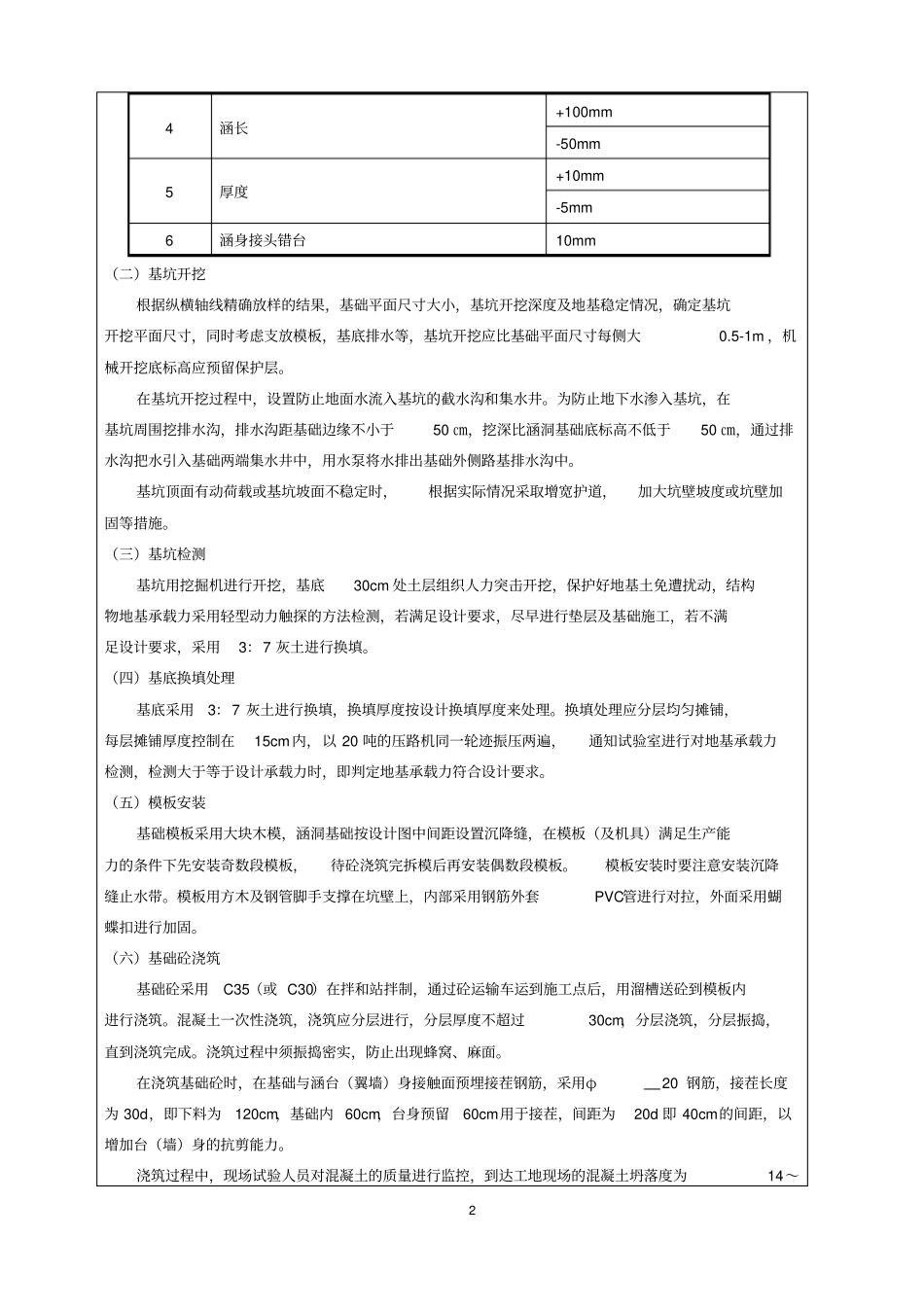

1技术交底书单位：中铁大桥局中川铁路项目经理部编号：主送单位涵洞施工队共6页工程名称箱形涵施工技术交底日期2013年7月23日交底内容：图1箱形涵工艺流程一、涵洞基础施工（一）施工准备1、箱形涵开工前，在项目部总工程师的组织下，集中项目部有关技术人员仔细审阅图纸，根据设计资料进行现场核对，对应图纸，查看各处涵洞是否与沟、路相适应，若不适当，以书面形式向设计单位提出，待变更合理后再施工。2、在施工用地范围内，以人工配合机械清除场内杂物、垃圾，排水沟、坑积水，砍伐或移植场内树木或灌木丛等，掘除树根后将坑穴填平夯实、平整场地。保证路通、水通、电通、场地平整，施工场地应满足人员、机械、材料安全顺畅进出，供电、供水等系统满足工程需求。3、各类原材料已进入工地，并检测合格，工程所需各类配合比已完成，用于工程所需的各种衡器及机械设备经技术监督、计量部门检测标定合格，可以用于本工程。4、施工放样，根据施工图提供的坐标现场放出涵洞的位置，放出其纵轴与两道前墙线，其桩位在开挖的基坑外不少于2m，并且栓牢。混凝土涵洞允许偏差序号项目允许偏差1边翼墙距设计中心线位置20mm2墙顶面高程±15mm3孔径±20mm24涵长+100mm-50mm5厚度+10mm-5mm6涵身接头错台10mm（二）基坑开挖根据纵横轴线精确放样的结果，基础平面尺寸大小，基坑开挖深度及地基稳定情况，确定基坑开挖平面尺寸，同时考虑支放模板，基底排水等，基坑开挖应比基础平面尺寸每侧大0.5-1m，机械开挖底标高应预留保护层。在基坑开挖过程中，设置防止地面水流入基坑的截水沟和集水井。为防止地下水渗入基坑，在基坑周围挖排水沟，排水沟距基础边缘不小于50㎝，挖深比涵洞基础底标高不低于50㎝，通过排水沟把水引入基础两端集水井中，用水泵将水排出基础外侧路基排水沟中。基坑顶面有动荷载或基坑坡面不稳定时，根据实际情况采取增宽护道，加大坑壁坡度或坑壁加固等措施。（三）基坑检测基坑用挖掘机进行开挖，基底30cm处土层组织人力突击开挖，保护好地基土免遭扰动，结构物地基承载力采用轻型动力触探的方法检测，若满足设计要求，尽早进行垫层及基础施工，若不满足设计要求，采用3：7灰土进行换填。（四）基底换填处理基底采用3：7灰土进行换填，换填厚度按设计换填厚度来处理。换填处理应分层均匀摊铺，每层摊铺厚度控制在15cm内，以20吨的压路机同一轮迹振压两遍，通知试验室进行对地基承载力检测，检测大于等于设计承载力时，即判定地基承载力符合设计要求。（五）模板安装基础模板采用大块木模，涵洞基础按设计图中间距设置沉降缝，在模板（及机具）满足生产能力的条件下先安装奇数段模板，待砼浇筑完拆模后再安装偶数段模板。模板安装时要注意安装沉降缝止水带。模板用方木及钢管脚手支撑在坑壁上，内部采用钢筋外套PVC管进行对拉，外面采用蝴蝶扣进行加固。（六）基础砼浇筑基础砼采用C35（或C30）在拌和站拌制，通过砼运输车运到施工点后，用溜槽送砼到模板内进行浇筑。混凝土一次性浇筑，浇筑应分层进行，分层厚度不超过30cm，分层浇筑，分层振捣，直到浇筑完成。浇筑过程中须振捣密实，防止出现蜂窝、麻面。在浇筑基础砼时，在基础与涵台（翼墙）身接触面预埋接茬钢筋，采用φ20钢筋，接茬长度为30d，即下料为120cm，基础内60cm，台身预留60cm用于接茬，间距为20d即40cm的间距，以增加台（墙）身的抗剪能力。浇筑过程中，现场试验人员对混凝土的质量进行监控，到达工地现场的混凝土坍落度为14～316cm，并对混凝土入模温度进行测量并记录，同时根据混凝土的方量进行现场同条件试件的制作，浇筑为50m3以内，制作2组试件，没超过50m3，加做一组试件，并在试件上面贴示标签，标明涵洞的浇筑具体部位，浇筑时间，制作人等内容。（七）拆模、养生当砼强度达到2.5MPa后，及时拆模（拆模时不要损坏表面及棱角），然后用土工布覆盖，洒水养生。二、涵身施工（一）钢筋制作与安装1、钢筋加工（1）材料：钢筋要有出厂合格证明及复试报告，如钢筋有马蹄、飞边应用砂轮修磨，严禁用电气焊切割，出现弯曲现象时，应予以调直。焊条采用502焊条，应注意保持干燥，使用前经250℃烘2小时。钢筋...
