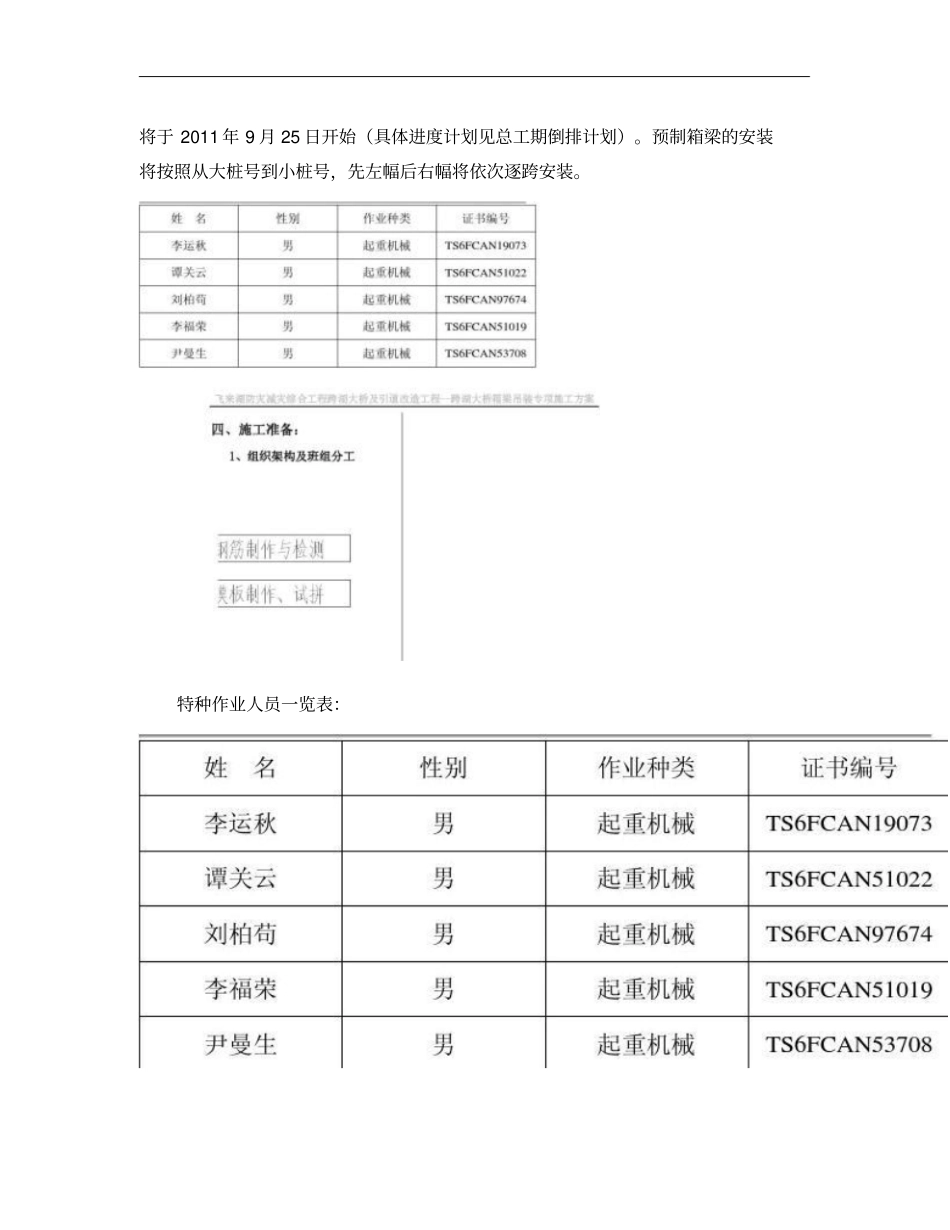

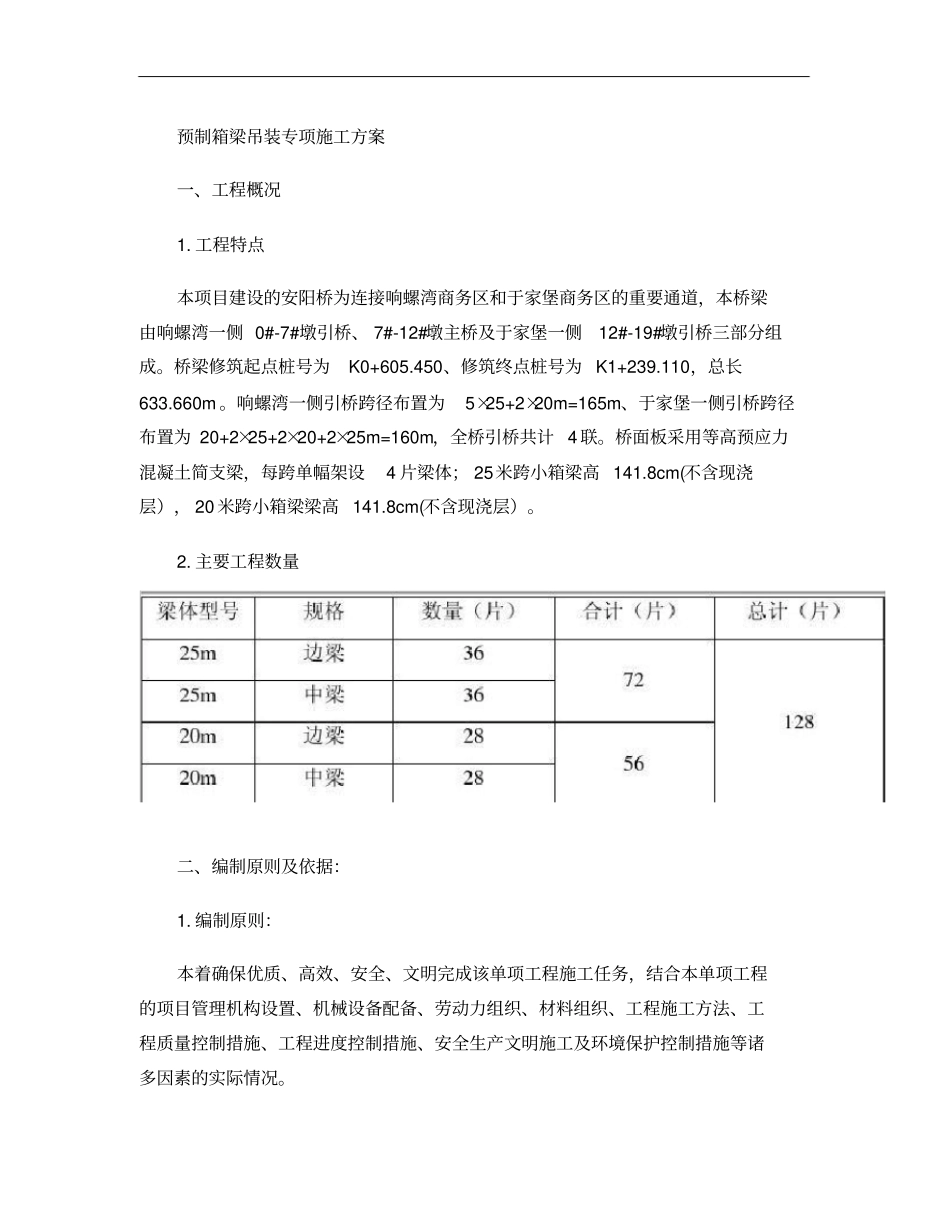

预制箱梁吊装专项施工方案一、工程概况1.工程特点本项目建设的安阳桥为连接响螺湾商务区和于家堡商务区的重要通道，本桥梁由响螺湾一侧0#-7#墩引桥、7#-12#墩主桥及于家堡一侧12#-19#墩引桥三部分组成。桥梁修筑起点桩号为K0+605.450、修筑终点桩号为K1+239.110，总长633.660m。响螺湾一侧引桥跨径布置为5×25+2×20m=165m、于家堡一侧引桥跨径布置为20+2×25+2×20+2×25m=160m，全桥引桥共计4联。桥面板采用等高预应力混凝土简支梁，每跨单幅架设4片梁体；25米跨小箱梁高141.8cm(不含现浇层），20米跨小箱梁梁高141.8cm(不含现浇层）。2.主要工程数量二、编制原则及依据：1.编制原则：本着确保优质、高效、安全、文明完成该单项工程施工任务，结合本单项工程的项目管理机构设置、机械设备配备、劳动力组织、材料组织、工程施工方法、工程质量控制措施、工程进度控制措施、安全生产文明施工及环境保护控制措施等诸多因素的实际情况。2.编制依据：本方案除根据《安阳道跨海河桥梁工程》施工图及施工现场实际情况外，依据下列文件、规范、规程进行编制：《公路工程技术标准》JTGB01-2003《地基基础设计规范》DGJ08-11-1999《钢筋焊接及验收技术规范》JBJ18-84《公路桥涵施工技术规范》JTJ041-2000《建筑机械使用安全技术规程》JGJ33-86《施工现场安全生产体系》DGJ08-903-2003《施工现场临时用电安全技术规程》JGJ46-88《公路工程质量检验评定标准》JTGF80/1-2004《建设工程安全生产管理条例》第70号《中华人民共和国环境保护法》第253号三、总体施工方案：根据施工实际情况，在箱梁预制场地存梁区内，将梁按编号根据施工情况借助梁场龙门吊将梁按照架设顺序理顺，方便施工。理顺后，在梁场存梁区内，利用龙门吊将梁装载于运梁炮车上，并用手拉葫芦及钢丝绳将梁体与运梁车牢牢固定，保证稳固牢靠。然后运至梁片安装桥位处，采用架桥机进行安装。施工安排如下：在6#桥台施工完毕后，即将引道K0+344~K0+500左幅，按照道路施工标准进行施工，为梁体运输做好准备（于2011年9月20日前完成）；箱梁的安装，计划将于2011年9月25日开始（具体进度计划见总工期倒排计划）。预制箱梁的安装将按照从大桩号到小桩号，先左幅后右幅将依次逐跨安装。特种作业人员一览表：2、材料准备情况：各种橡胶支座已购买到位，并已作好支座的荷载外委试验工作。其他所需的材料的供应选择经业主和监理认证的可靠地供应商提供，并与之签订供货合同，材料进场前将先进行原材的检查，并要求供货方提供质量合格证明，合格后方能进场并用于施工。库房及场地内的材料将分类、整齐堆放，并设立明显标识牌，以区分材料的规格及受控状态。3、主要机械设备情况：龙门吊利用梁场预制梁时所用的龙门吊（当时未拆除），运转正常；架桥机计划2011年9月20日进场拼装，运梁炮车同时到场。一个预制梁场所需机械如下：4、施工技术准备（1）、项目部已组织了相关施工管理人员对施工相关图纸、施工技术规范以及相关的技术文件作了认真的研读，做到熟悉掌握施工流程和细节。（2）、已认真做好施工图纸会审工作，对各级施工人员进行了逐级技术交底，并要求认真执行各项施工技术规范。（3）、测量放样工作：项目部测量人员已复核导线、水准点，并据此进行定位放线；预先放出各墩、台帽顶支座中心线。支座安装的具体位置、各梁安装的具体位置，在盖梁、台帽顶用墨线弹出。（4）、预制箱梁架设前，应确保预制梁混凝土、孔道内水泥浆、桥墩（台）身、盖梁、台帽、支座类型、规格及垫石强度是否符合设计图纸、规范要求；对垫石标高进行认真的复核，对高出的部分做好及时的打磨处理，低的部分在安装支座之前用符合规范及设计要求钢板进行找平。5、其它（1）安装前须清理干净桥墩盖梁（桥台台帽）、支座垫石顶，梁体。（2）对所有设备进行检修、调试,确保各机械在吊装过程中良好运行。(3本工程用电为市电，另配1台100KW发电机备用，经检验和使用运行良好，能充分保障施工过程中的用电需求。五、施工工艺流程及施工方法一、施工工艺流程二、具体施工方法（一）架桥机拼装1.架桥机特点及性能在已完成的桥台台背顶面上拼装架桥机。本合同段箱梁...
