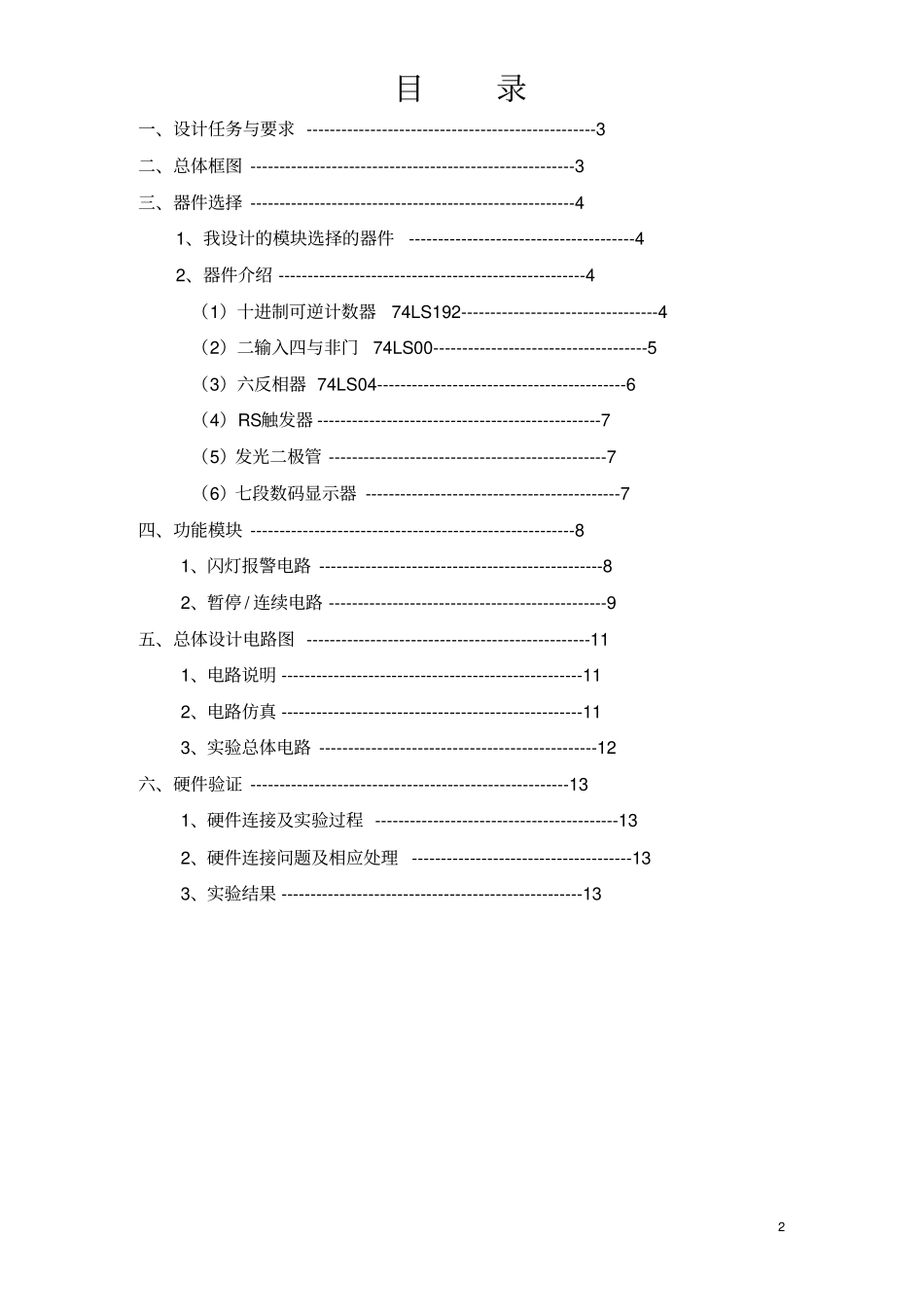

1电子技术课程设计---篮球比赛计时器2目录一、设计任务与要求--------------------------------------------------3二、总体框图--------------------------------------------------------3三、器件选择--------------------------------------------------------41、我设计的模块选择的器件---------------------------------------42、器件介绍-----------------------------------------------------4（1）十进制可逆计数器74LS192----------------------------------4（2）二输入四与非门74LS00-------------------------------------5（3）六反相器74LS04-------------------------------------------6（4）RS触发器-------------------------------------------------7（5）发光二极管------------------------------------------------7（6）七段数码显示器--------------------------------------------7四、功能模块--------------------------------------------------------81、闪灯报警电路-------------------------------------------------82、暂停/连续电路------------------------------------------------9五、总体设计电路图-------------------------------------------------111、电路说明----------------------------------------------------112、电路仿真----------------------------------------------------113、实验总体电路------------------------------------------------12六、硬件验证-------------------------------------------------------131、硬件连接及实验过程------------------------------------------132、硬件连接问题及相应处理--------------------------------------133、实验结果----------------------------------------------------133篮球比赛计时器一、设计任务与要求1.篮球比赛全场为48分，其分为4节，每节12分钟，要求开机自动置节计数器为第“1”节，节计时器为“12分00秒”。2.用数字显示篮球比赛当时节数及每节时间的倒计时，计时器由分、秒计时器完成，秒计时器为模60，分计时器应能记满12分。3.能随时间按钮开关控制比赛的启动/停止，启动后开始比赛，停止期间不计时，重新启动后继续计时。4.每节比赛时间结束时，能以闪灯自动提示并暂停计时，同时节数自加1。5.秒信号不必考虑时间精度，可利用试验仪上所提供的连续脉冲（方波）。6.本计数器由崔俊杰、邓宏飞合作设计。崔俊杰负责设计计数器模块、译码和显示电路模块、置数停止功能模块。邓宏飞负责设计闪灯报警电路模块、暂停连续功能模块。二、总体框图设计的核心部分是要设计一个十二进制的分倒计时、一个六十进制的秒倒计时及一个四进制的节计数器，并且对计数结果进行实时的显示，同时要实现设计任务中提到的各种控制要求。设计方案如下框图所示，系统分别实现12进制、60进制递减计数器，4进制加法计数器，同时实现了置数、启动计数、清零、暂停/连续、显示、闪灯报警等控制。图一：设计电路总体框图显示器显示器显示器显示器显示器4进制节数计数器12进制分倒计时60进制秒倒计时暂停/连续脉冲信号闪灯报警信号4三、器件选择（1）74LS00二输入四与非门（2）74LS192同步十进制可逆计数器（3）74LS04六反相器（4）RS触发器（5）发光二极管（6）单刀双掷开关（7）七段数码显示器（8）电阻（9）电容2、器件介绍（1）十进制可逆计数器74LS19274LS192是同步十进制可逆计数器，其引脚排列及逻辑符号如下所示：（a）引脚排列(b)逻辑符号图174LS192的引脚排列及逻辑符号5图中：为置数端，为加计数端，为减计数端，为非同步进位输出端，为非同步借位输出端，P0、P1、P2、P3为计数器输入端，为清除端，Q0、Q1、Q2、Q3为数据输出端。其功能表如下：输入输出MRP3P2P1P0Q3Q2Q1Q01×××××××000000××dcbadcba011××××加发计数011××××减发计数表174LS192的功能表使用方法为：当清零端接高电平时，无论其他端口如何，输出端都显示为0.清零端低电平失效后，置数端接低电平时，输入与输出端保持一致，置数端节高电平时，如果接加法计数端则进行加法计数，反之为...
