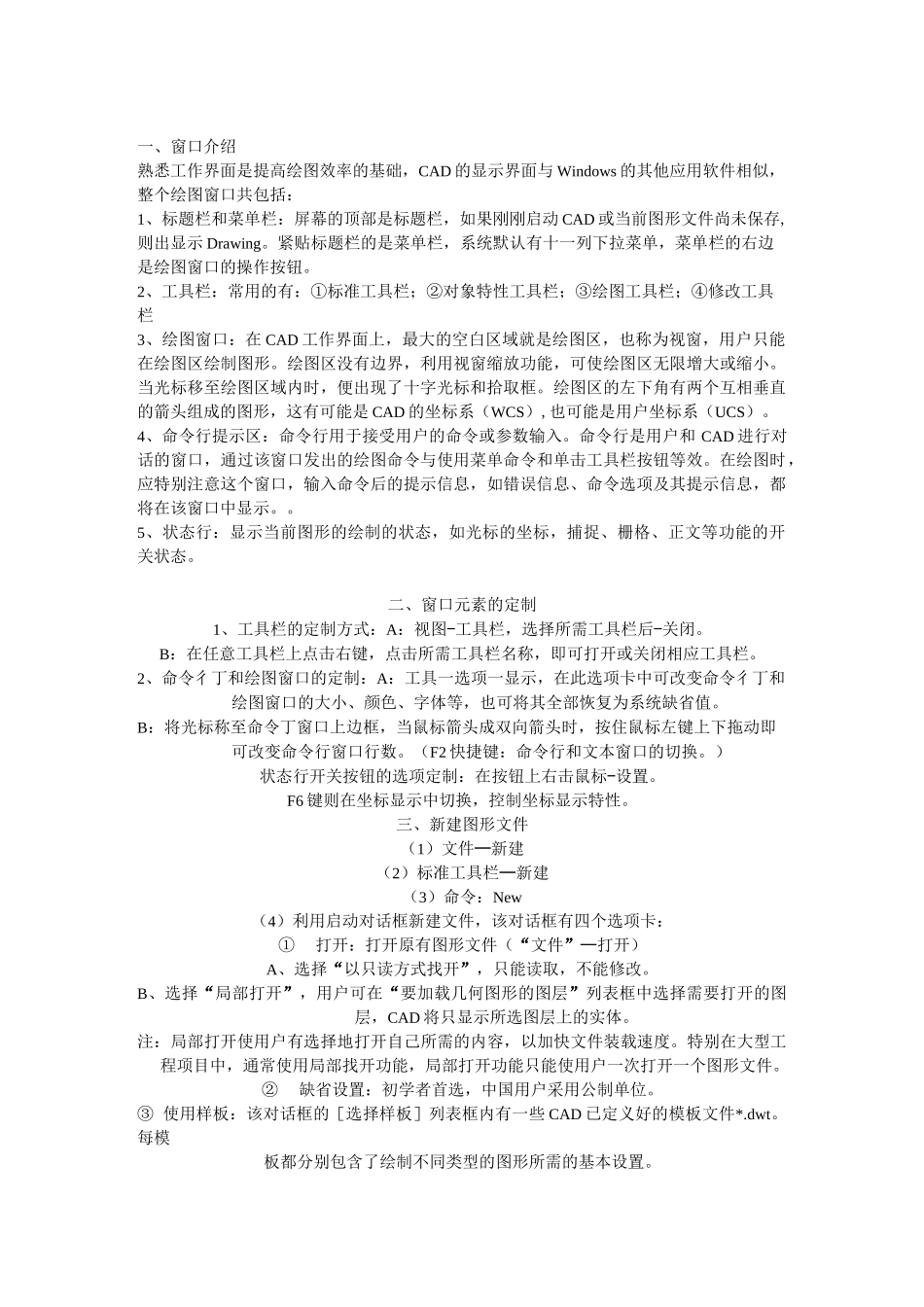

一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存,则出显示Drawing。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS）,也可能是用户坐标系（UCS）。4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。二、窗口元素的定制1、工具栏的定制方式：A：视图-工具栏，选择所需工具栏后-关闭。B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。2、命令彳丁和绘图窗口的定制：A：工具一选项一显示，在此选项卡中可改变命令彳丁和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。B：将光标称至命令丁窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。（F2快捷键：命令行和文本窗口的切换。）状态行开关按钮的选项定制：在按钮上右击鼠标-设置。F6键则在坐标显示中切换，控制坐标显示特性。三、新建图形文件（1）文件—新建（2）标准工具栏—新建（3）命令：New（4）利用启动对话框新建文件，该对话框有四个选项卡：①打开：打开原有图形文件（“文件”—打开）A、选择“以只读方式找开”，只能读取，不能修改。B、选择“局部打开”，用户可在“要加载几何图形的图层”列表框中选择需要打开的图层，CAD将只显示所选图层上的实体。注：局部打开使用户有选择地打开自己所需的内容，以加快文件装载速度。特别在大型工程项目中，通常使用局部找开功能，局部打开功能只能使用户一次打开一个图形文件。②缺省设置：初学者首选，中国用户采用公制单位。③使用样板：该对话框的［选择样板］列表框内有一些CAD已定义好的模板文件*.dwt。每模板都分别包含了绘制不同类型的图形所需的基本设置。④使用向导：A、快速设置：有单位、区域两个选项，确定绘图单位类型和绘图区域的长和宽。B、高级设置：包含快速设置，在该对话框中，有单位类型、角度尺寸的单位及精度、角度测量的起始方向、角度测量的方向、指定按绘制图形的实际比例单位表示的宽度和长度。四、保存图形文件使用计算机绘图必须经常存盘，初学者应养成随时保存的习惯，以免由于突然事故（如死机、断电）等而造成文件丢失。如果要将当前图形存盘：（1）可单击“文件”菜单—保存。（2）单击标准工具栏中“保存”按钮。（3）在命令行输入“SAVE”命令。也可在绘图时设置自动存储时间，让系统自动按时存储文件，避免文件丢失。可以用下面两种方式设置：在命令行输入：savetime“工具”菜单—选项—打开和保存CAD默认的的文件扩展名为*.DWG。五、键盘及鼠标按键定义AutoCAD为用户提供了直接方便的菜单和工具按钮操作方式，同时，它还针对其本身的特点和命令形式，定义和增加了一些新的键盘功能，具体说明如下：鼠标：在CAD中，通常左键代表选择，右键代表确定。空格键：可代替回车键，用来标志一条命令输入的结束。Esc：用来取消或中断命令PageUp和PageDown：分别代表增加或减少每按一次键光标移动的步长。子命令的键盘输入法：用户在命令行输入命令后，CAD会提示用户输入该命令的下级选项。一般来说，子命令中均有一个大写字母，用户只需输入这个字母，就可以执行子命令。对于有多个子...
