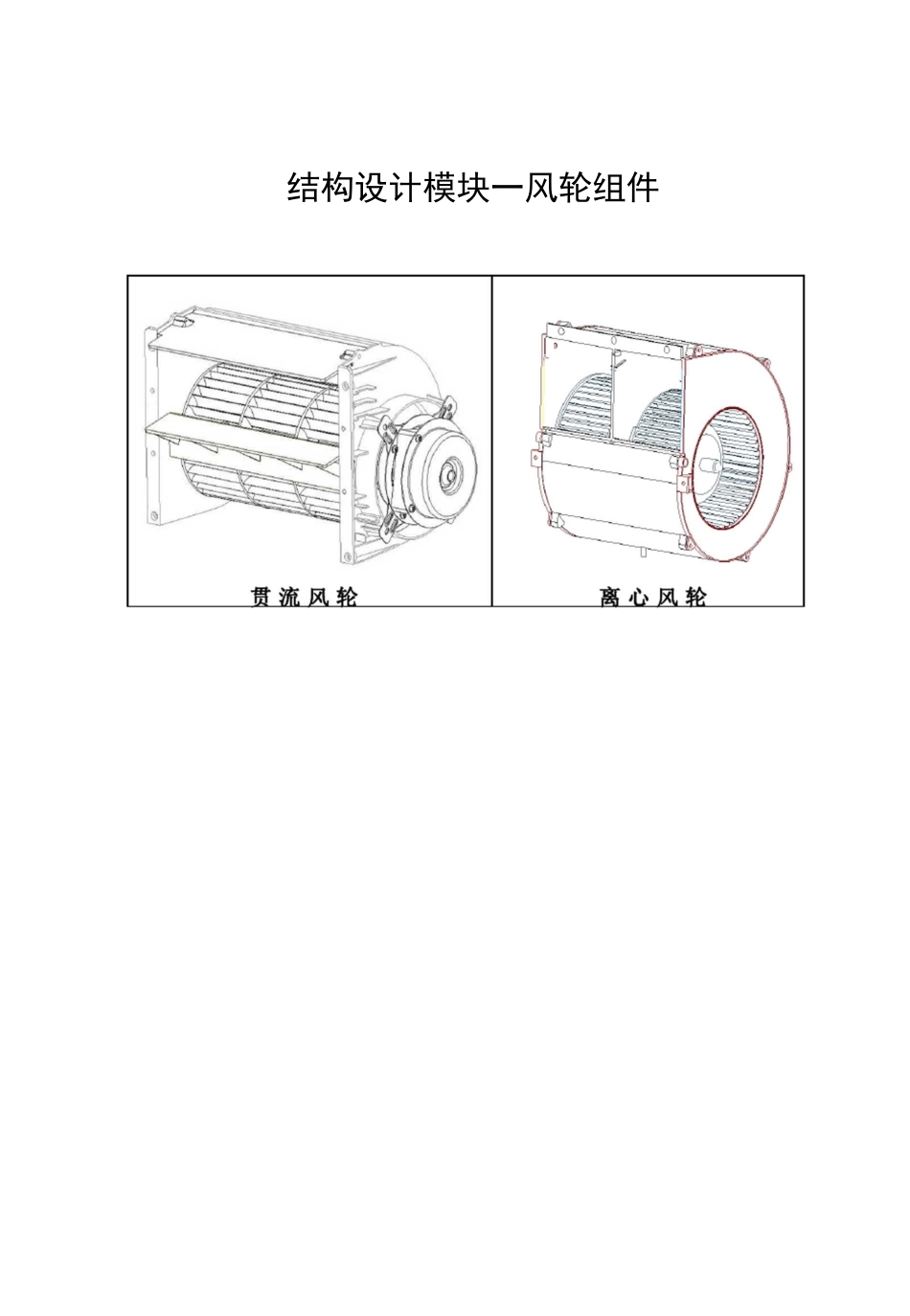

结构设计模块 风轮组件VIP免费

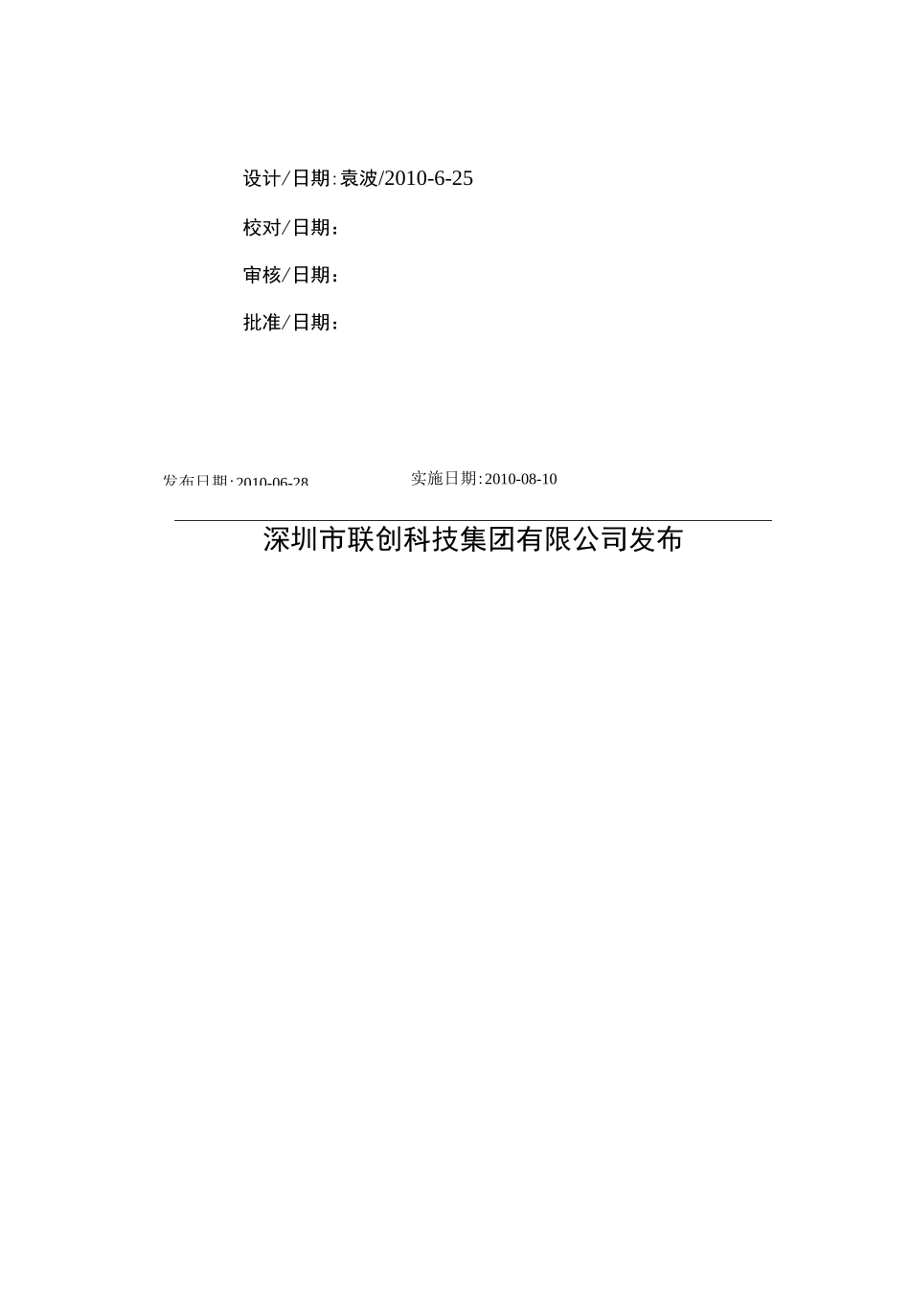

结构设计模块一风轮组件发布日期:2010-06-28设计/日期:袁波/2010-6-25校对/日期：审核/日期：批准/日期：实施日期:2010-08-10深圳市联创科技集团有限公司发布Q/LCB102003-20103Q.LCB102003-201023.3风道曲线的常见形式有阿基米德螺旋线或对数螺旋线、圆弧近似等多种情况；4模块的功能和与产品的配置关系4.1空调扇的性能好坏直接取决于风轮组件，直接关系到风压及噪音等整机性能参数；4.2风轮支架也称作涡壳，其两种用途：4.2.1结构用途是将电机，风轮及挡风板等零件组建成一起并固定安装到整机内部，该件属于受力件，极其重要需注意分析整机跌落受力强度，壁厚及配合设计尺寸详见如下说明；4.2.2性能用途是将汇集风轮流入的气流引向出风口，同时把气流产生风压流出；4.3档风板也称作涡舌，其作用是将气流风压导出，防止气体在风轮支架内部循环流动；该零件与风轮之间的径向间隙，对风轮组件的风量及噪声影响很大，设计尺寸详见如下说明；4.4风轮也称作叶轮，是整机传递能量的主要部件，贯流风轮有直叶片及斜叶片；4.5风轮盖板的用途：4.5.1在贯流风轮组件中属于涡壳风道一部分，起气流导向作用；该件在单冷空调扇与冷暧空调扇结构互换,当单冷空调扇需使用风轮盖板，而冷暖空调扇用PTC支架取替风轮盖板；4.5.2在离心风轮组件起入风导流作用，进风孔设计R状截面收敛，使得气流在其中能加速；4.6贯流风轮组件的工作原理：电机驱动的圆筒状贯流风轮在风轮支架进行工作，气体从风轮外缘的一侧进入，然后穿过风轮内部从另一侧排出，气体在风轮内受到叶片两次力的作用，因此风压高，气流可以到达较远的距离；它的出丨1截面窄而长，轴向长度可任意选择，而不影响气体的流动状态，即气体有整个风轮长度上能保持流动均匀，如图3。Q/LCB102003-2010图635模块主要参数和现有规格分析5.1风轮目前公司常用直径及材质规格如卞：（附有样式风轮2D受控图，见附图1-2）1）贯流风轮直径规格有：①122nmi/①10711U111①97nmi等；2）离心风轮直径规格有：①300mm/e202mni"t>160mmg>150mm等；3）风轮材质采用：AS+10%GF/15%GF、ABS+15%GF等。5.2含油轴承常用有两种（附有轴承2D受控图，见附图34）1）空调扇采用品号为1.RS.188XX.ACXX,如图5,详见图纸LC/SJ-HT503-Z-023；2）塔扇采用品号为1.RZ.AT0130F.1350,如图6,详见图纸LC/SJ-ATO13OF-Z-O13。Q/LCB102003-2010图64Q/LCB102003-2010图65Q.LCB102003-2010图77Q.LCB102003-2010图77
