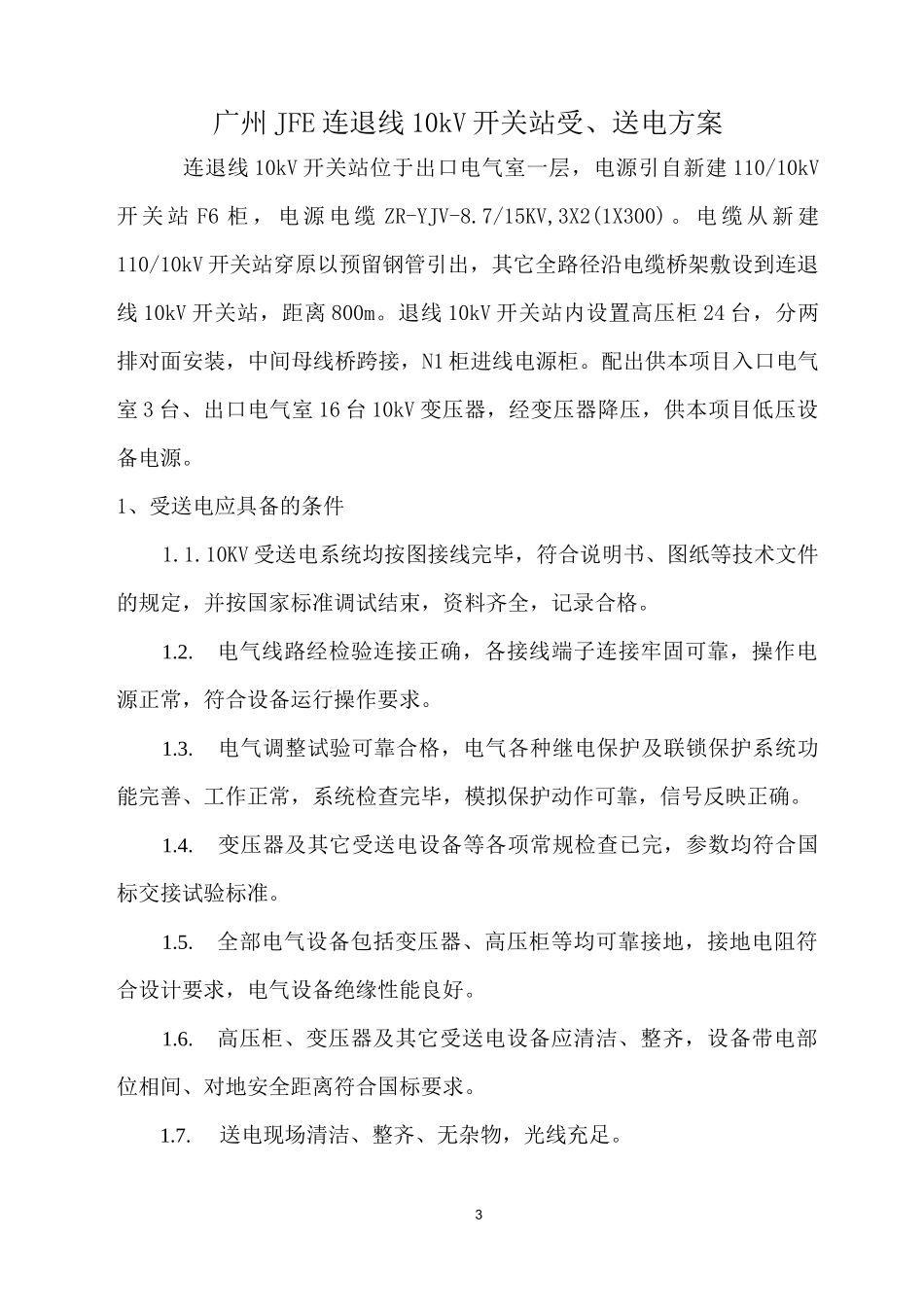

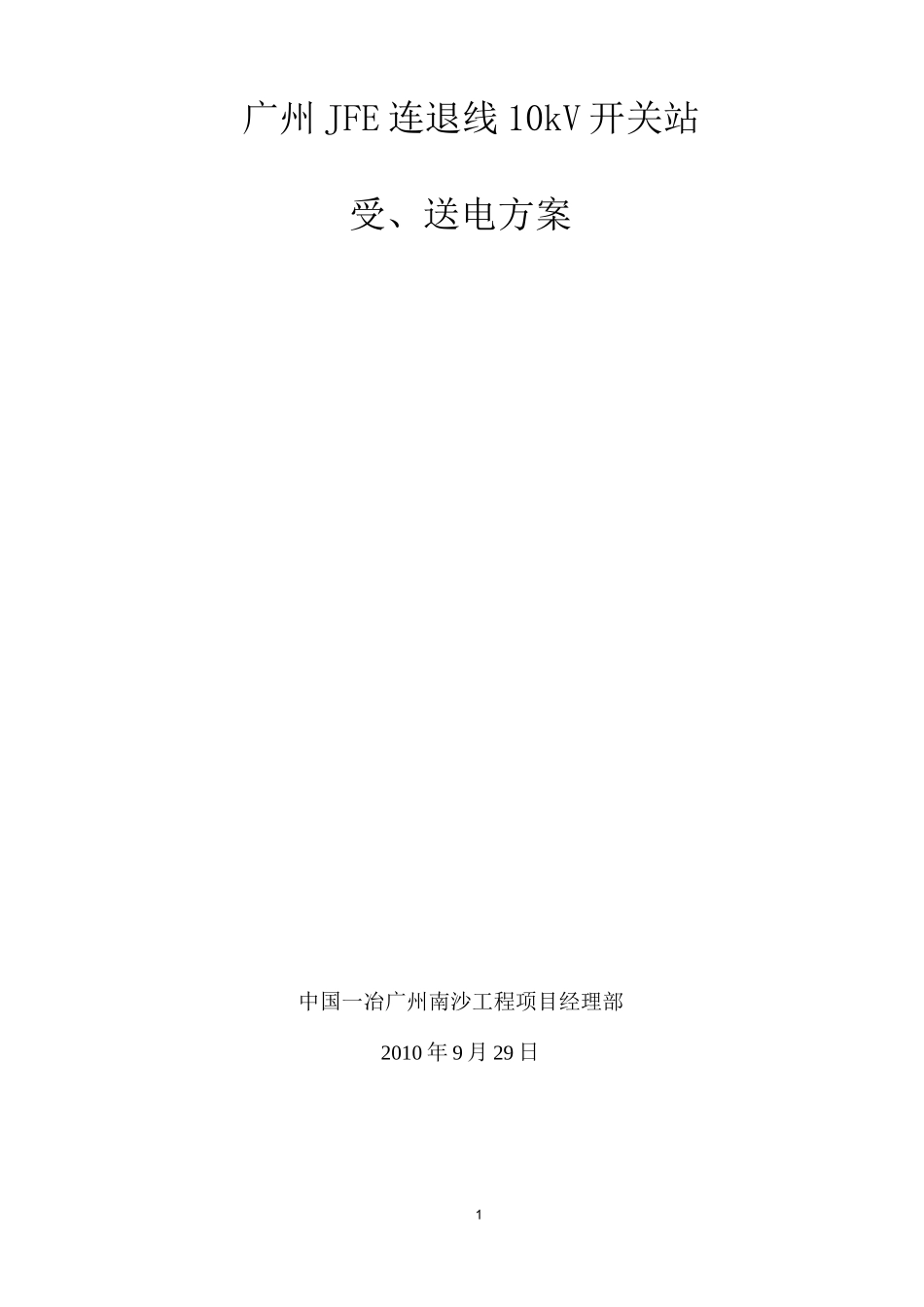

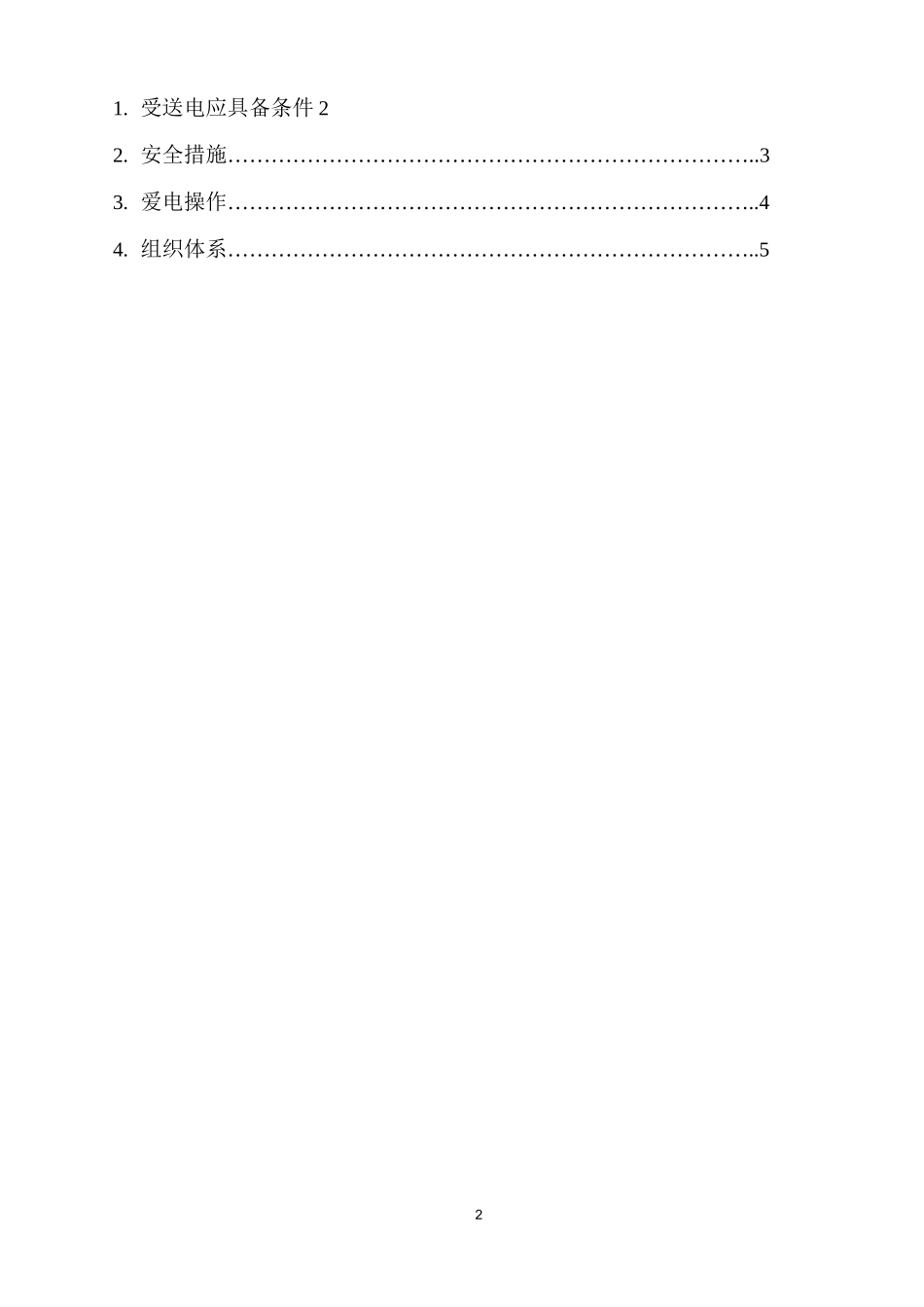

1广州JFE连退线10kV开关站受、送电方案中国一冶广州南沙工程项目经理部2010年9月29日21.受送电应具备条件22.安全措施………………………………………………………………..33.爱电操作………………………………………………………………..44.组织体系………………………………………………………………..53广州JFE连退线10kV开关站受、送电方案连退线10kV开关站位于出口电气室一层，电源引自新建110/10kV开关站F6柜，电源电缆ZR-YJV-8.7/15KV,3X2(1X300)。电缆从新建110/10kV开关站穿原以预留钢管引出，其它全路径沿电缆桥架敷设到连退线10kV开关站，距离800m。退线10kV开关站内设置高压柜24台，分两排对面安装，中间母线桥跨接，N1柜进线电源柜。配出供本项目入口电气室3台、出口电气室16台10kV变压器，经变压器降压，供本项目低压设备电源。1、受送电应具备的条件1.1.10KV受送电系统均按图接线完毕，符合说明书、图纸等技术文件的规定，并按国家标准调试结束，资料齐全，记录合格。1.2.电气线路经检验连接正确，各接线端子连接牢固可靠，操作电源正常，符合设备运行操作要求。1.3.电气调整试验可靠合格，电气各种继电保护及联锁保护系统功能完善、工作正常，系统检查完毕，模拟保护动作可靠，信号反映正确。1.4.变压器及其它受送电设备等各项常规检查已完，参数均符合国标交接试验标准。1.5.全部电气设备包括变压器、高压柜等均可靠接地，接地电阻符合设计要求，电气设备绝缘性能良好。1.6.高压柜、变压器及其它受送电设备应清洁、整齐，设备带电部位相间、对地安全距离符合国标要求。1.7.送电现场清洁、整齐、无杂物，光线充足。41．8.通讯设施齐全，通讯线路畅通完好。1．9.准备好受送电所需高压摇表、低压相序表。2、安全措施2．1.参加受送电人员必须穿戴好个人防护用品，对设备、线路、送电方案熟悉。2．2.按工业建筑消防要求，设置有相应的消防器材。2．3.参加受送电人员，坚守各自岗位，认真负责，不得串岗、脱岗。2．4.参加受送电人员必须严格服从指挥，听从指令，操作时专人操作、专人监护应准确无误，严禁擅自违章操作。2．5.指挥人员发布受送电指令，应口齿清楚，语言简捷，准确流畅。2．6.受送电负责人和操作人员使用的通讯对讲机，应统使用一个频道。在送电过程中，不得对正常通讯进行干扰。2．7.严格执行受送电操作票制度。2．8.建立变电所送电馈出系统送电牌、停电牌制度。2．9.受送电区域、已受送电盘柜、带电设备周围等应悬挂安全警示标志、拉警戒线，无关人员禁止靠近、入内。2．10.送电中出现故障时，操作人员应采取紧急停电措施，并同时向指挥人员报告情况。2．11.记录人员应准确、完整地做好受送电操作及运行参数的记录。3、受电操作3．1.受电前的检查3.1.a由甲乙双方有关人员联合检查确认，设备应完好，变压器上、5高压柜内均无遗物，并清洁干净。3．1.b所有高压开关柜断路器及高压隔离开关处于分断位置、接地开关处于接通位置。3.1.C再次检查线路、开关柜、母线等主回路的绝缘电阻。3.1.d送上操作电源及信号电源。3．1.e最后一次按图纸对系统进行操作检查，查看保护参数准确，信号反映正确。3.1.f向指挥人员汇报检查情况。3．2．受电操作3．2.a高压柜受电3.2.b指挥人员跟调度联系，填写、签发工作票。3.2.c确认后，由送电上级总降变电所送电至N1受电柜下端3.2.d把N1受电柜断路器从断开位置摇至实验位置，合分闸一次，确认断路器动作正常。3.2.e把N1受电柜断路器从实验位置迅速摇至工作位置，操作断路器合闸开关，高压柜母线受电。3.2.f经N2、PT柜电压显示仪确认，电压指示正常。3.2.g受电结束。64．组织体系一冶：总负责人：夏明送电负责人：田洪江GJSS监理孔祥星7安全负责人：王涛监护人：张奎操作：田洪江联络：宋玉滨记录：郑小波
