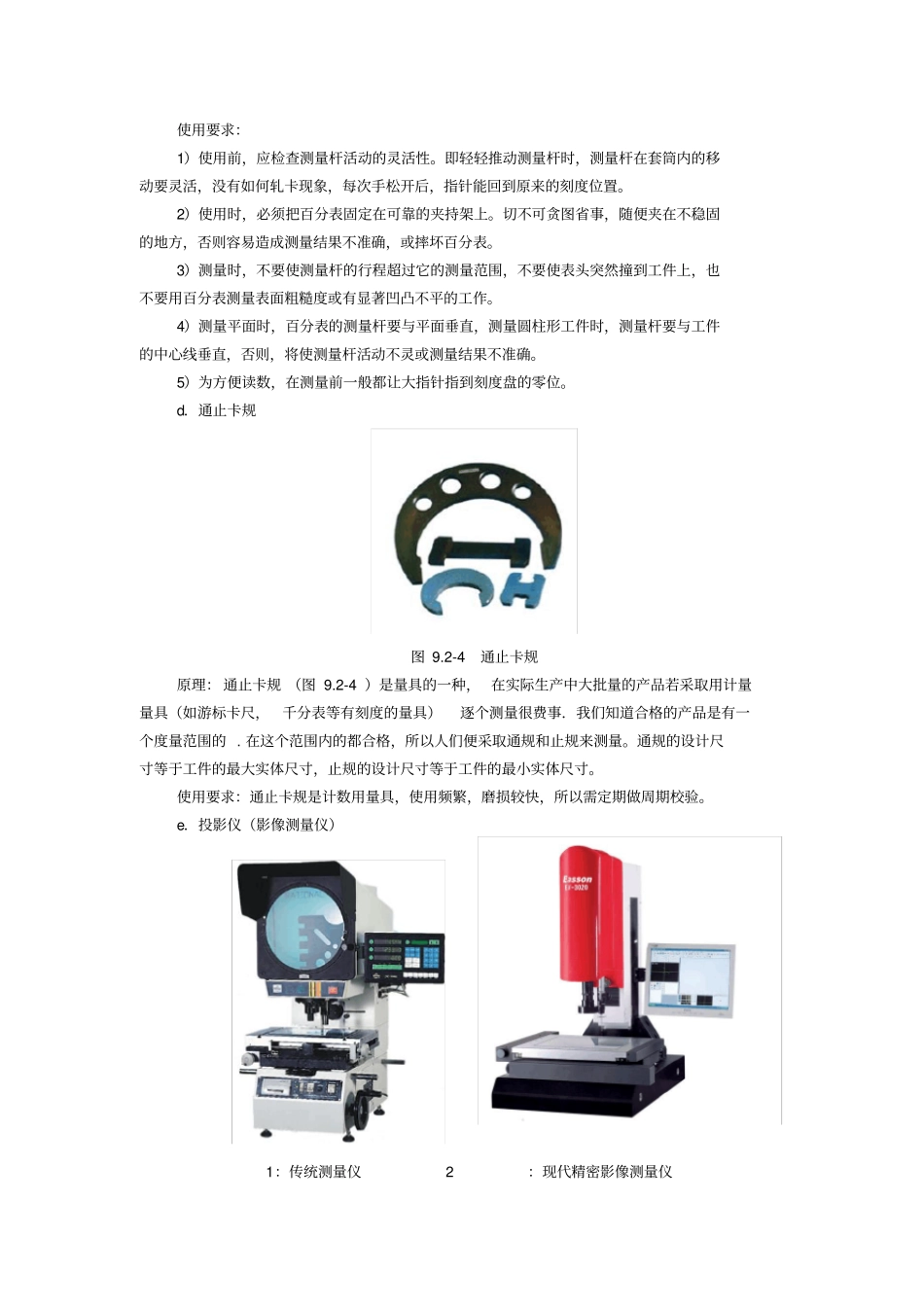

紧固件检测及缺陷分析1紧固件检测1.1一般几何要素检测紧固件一般几何要素包括：几何尺寸和形位公差。几种常用的检测量具、仪器原理及使用要求。a．游标卡尺图9.2-1：游标卡尺原理：游标卡尺是一种测量长度、内外径、深度的量具（图9.2-1）。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等。游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。深度尺与游标尺连在一起，可以测槽和筒的深度。使用要求：用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。b．千分尺（螺旋测微器）原理：螺旋测微器（图9.2-2）是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或推后0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。使用要求：测量时，当测砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合，旋出测微螺杆，并使测砧和测微螺杆的面正好接触待测长度的两端，注意不可用力旋转否则测量不准确，马上接触到测量面时慢慢旋转左右面的棘轮转柄直至传声咔咔的响声，那么测微螺杆向右移动的距离就是所测的长度。这个距离的整毫米数由固定刻度上读出，小数部分则由可动刻度读出。普通千分尺电子千分尺图9.2-2：千分尺c．百分表原理：百分表（图9.2-3）是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为1mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。图9.2-3：百分表使用要求：1）使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。2）使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。d．通止卡规图9.2-4通止卡规原理：通止卡规（图9.2-4）是量具的一种，在实际生产中大批量的产品若采取用计量量具（如游标卡尺，千分表等有刻度的量具）逐个测量很费事．我们知道合格的产品是有一个度量范围的.在这个范围内的都合格，所以人们便采取通规和止规来测量。通规的设计尺寸等于工件的最大实体尺寸，止规的设计尺寸等于工件的最小实体尺寸。使用要求：通止卡规是计数用量具，使用频繁，磨损较快，所以需定期做周期校验。e．投影仪（影像测量仪）1：...
