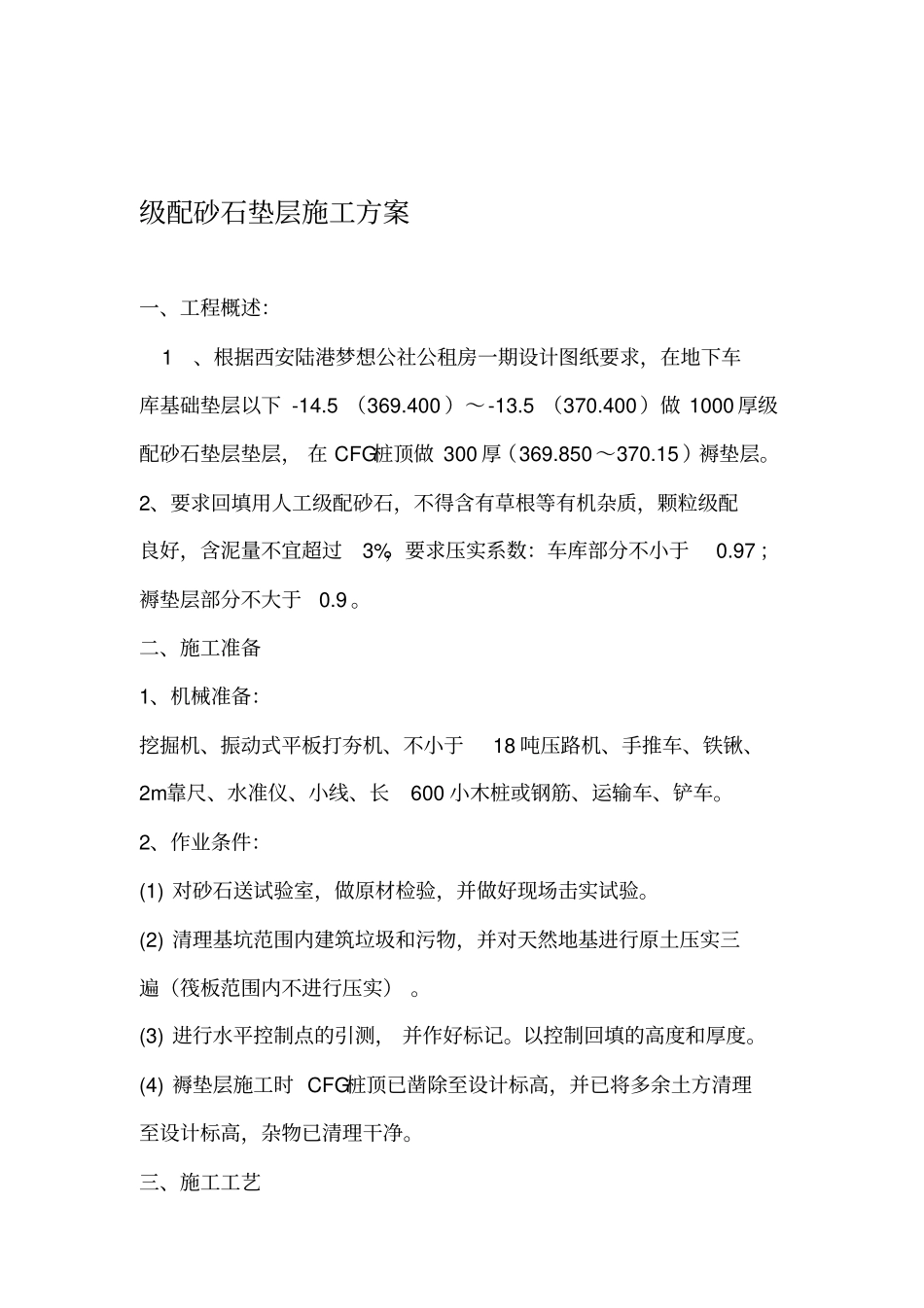

1/6
级配砂石垫层施工方案_第2页

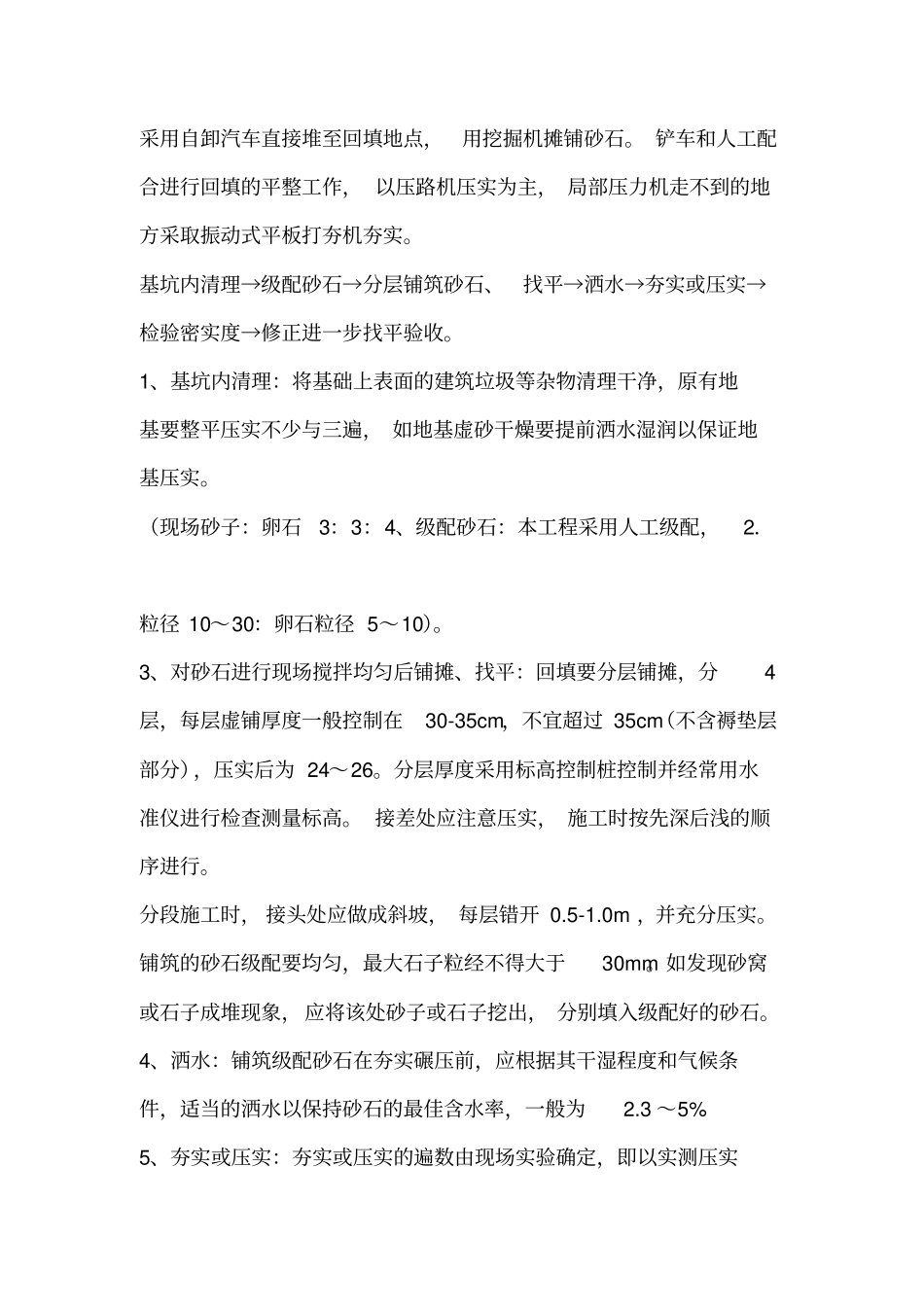

2/6
级配砂石垫层施工方案_第3页

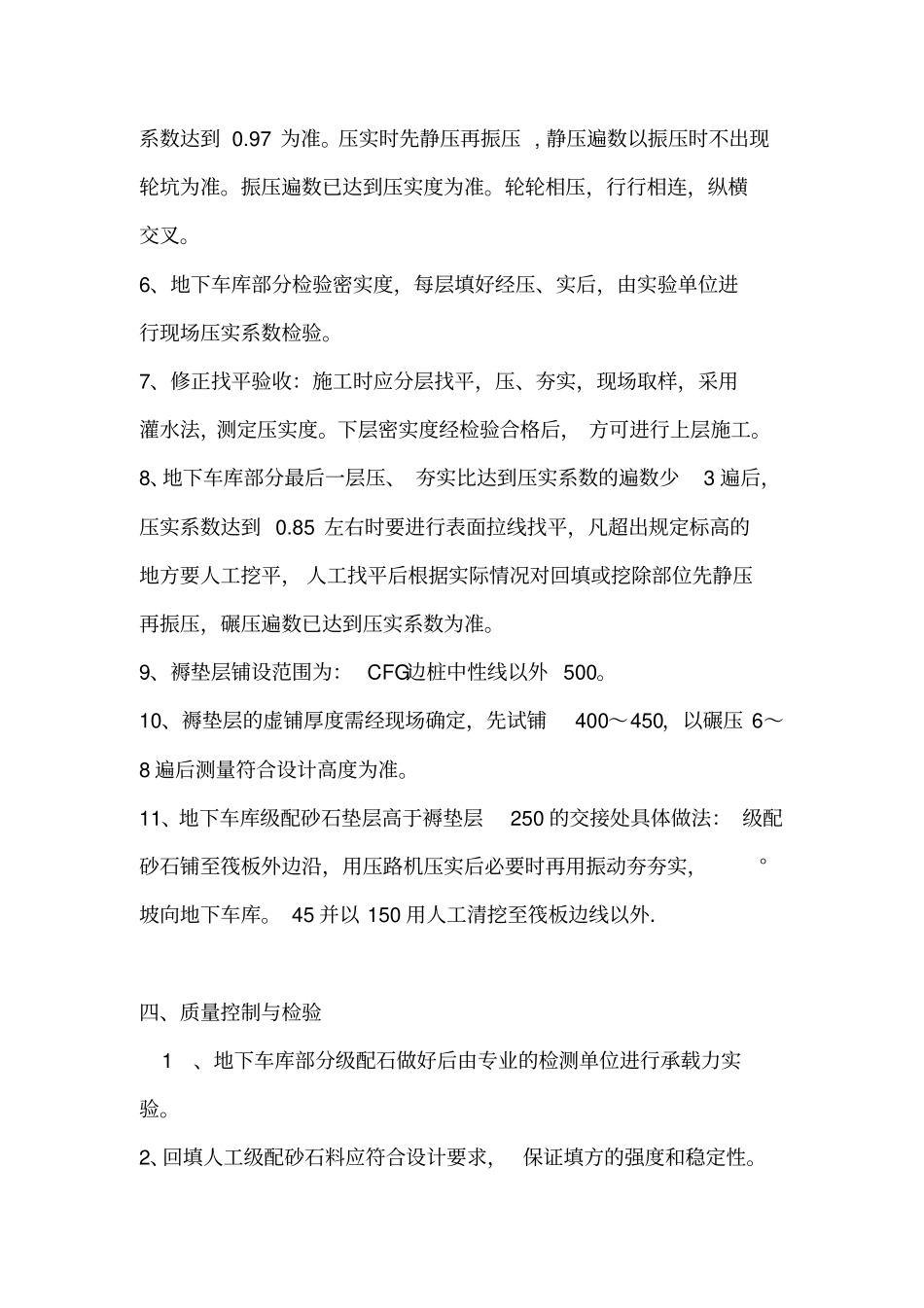

3/6
级配砂石垫层施工方案一、工程概述:1、根据西安陆港梦想公社公租房一期设计图纸要求,在地下车库基础垫层以下-14.5(369.400)~-13.5(370.400)做1000厚级配砂石垫层垫层,在CFG桩顶做300厚(369.850~370.15)褥垫层。2、要求回填用人工级配砂石,不得含有草根等有机杂质,颗粒级配良好,含泥量不宜超过3%,要求压实系数:车库部分不小于0.97;褥垫层部分不大于0.9。二、施工准备1、机械准备:挖掘机、振动式平板打夯机、不小于18吨压路机、手推车、铁锹、2m靠尺、水准仪、小线、长600小木桩或钢筋、运输车、铲车。2、作业条件:(1)对砂石送试验室,做原材检验,并做好现场击实试验。(2)清理基坑范围内建筑垃圾和污物,并对天然地基进行原土压实三遍(筏板范围内不进行压实)。(3)进行水平控制点的引测,并作好标记。以控制回填的高度和厚度。(4)褥垫层施工时CFG桩顶已凿除至设计标高,并已将多余土方清理至设计标高,杂物已清理干净。三、施工工艺采用自卸汽车直接堆至回填地点,用挖掘机摊铺砂石。铲车和人工配合进行回填的平整工作,以压路机压实为主,局部压力机走不到的地方采取振动式平板打夯机夯实。基坑内清理→级配砂石→分层铺筑砂石、找平→洒水→夯实或压实→检验密实度→修正进一步找平验收。1、基坑内清理:将基础上表面的建筑垃圾等杂物清理干净,原有地基要整平压实不少与三遍,如地基虚砂干燥要提前洒水湿润以保证地基压实。(现场砂子:卵石3:3:4、级配砂石:本工程采用人工级配,2.粒径10~30:卵石粒径5~10)。3、对砂石进行现场搅拌均匀后铺摊、找平:回填要分层铺摊,分4层,每层虚铺厚度一般控制在30-35cm,不宜超过35cm(不含褥垫层部分),压实后为24~26。分层厚度采用标高控制桩控制并经常用水准仪进行检查测量标高。接差处应注意压实,施工时按先深后浅的顺序进行。分段施工时,接头处应做成斜坡,每层错开0.5-1.0m,并充分压实。铺筑的砂石级配要均匀,最大石子粒经不得大于30mm。如发现砂窝或石子成堆现象,应将该处砂子或石子挖出,分别填入级配好的砂石。4、洒水:铺筑级配砂石在夯实碾压前,应根据其干湿程度和气候条件,适当的洒水以保持砂石的最佳含水率,一般为2.3~5%5、夯实或压实:夯实或压实的遍数由现场实验确定,即以实测压实系数达到0.97为准。压实时先静压再振压,静压遍数以振压时不出现轮坑为准。振压遍数已达到压实度为准。轮轮相压,行行相连,纵横交叉。6、地下车库部分检验密实度,每层填好经压、实后,由实验单位进行现场压实系数检验。7、修正找平验收:施工时应分层找平,压、夯实,现场取样,采用灌水法,测定压实度。下层密实度经检验合格后,方可进行上层施工。8、地下车库部分最后一层压、夯实比达到压实系数的遍数少3遍后,压实系数达到0.85左右时要进行表面拉线找平,凡超出规定标高的地方要人工挖平,人工找平后根据实际情况对回填或挖除部位先静压再振压,碾压遍数已达到压实系数为准。9、褥垫层铺设范围为:CFG边桩中性线以外500。10、褥垫层的虚铺厚度需经现场确定,先试铺400~450,以碾压6~8遍后测量符合设计高度为准。11、地下车库级配砂石垫层高于褥垫层250的交接处具体做法:级配砂石铺至筏板外边沿,用压路机压实后必要时再用振动夯夯实,°坡向地下车库。45并以150用人工清挖至筏板边线以外.四、质量控制与检验1、地下车库部分级配石做好后由专业的检测单位进行承载力实验。2、回填人工级配砂石料应符合设计要求,保证填方的强度和稳定性。3、级配砂石施工过程中,要严格控制每层填筑厚度、含水量和压、夯实次数及施工程序。4、在每层夯实之后,采用灌水法取样,以试验室所出的最大干密度为依据,对每层回填砂石压实情况进行检测,求出砂石的密实度,满足压实系数后,才能回填上层砂石。5、地下车库级配砂石层压实后每层的压实系数不应低于0.97。6、级配砂石施工结束后应检查标高、平整度、压实程度等,检验标准如下表:检查项目允许偏差检查方法基坑、基槽主控项目1标高±15mm水准仪2分层夯实系数0.97按规定方法一般项目1回填砂石料符合要求取样检查或直观鉴别2分层厚度及含水量2.3~5%水准仪及...
