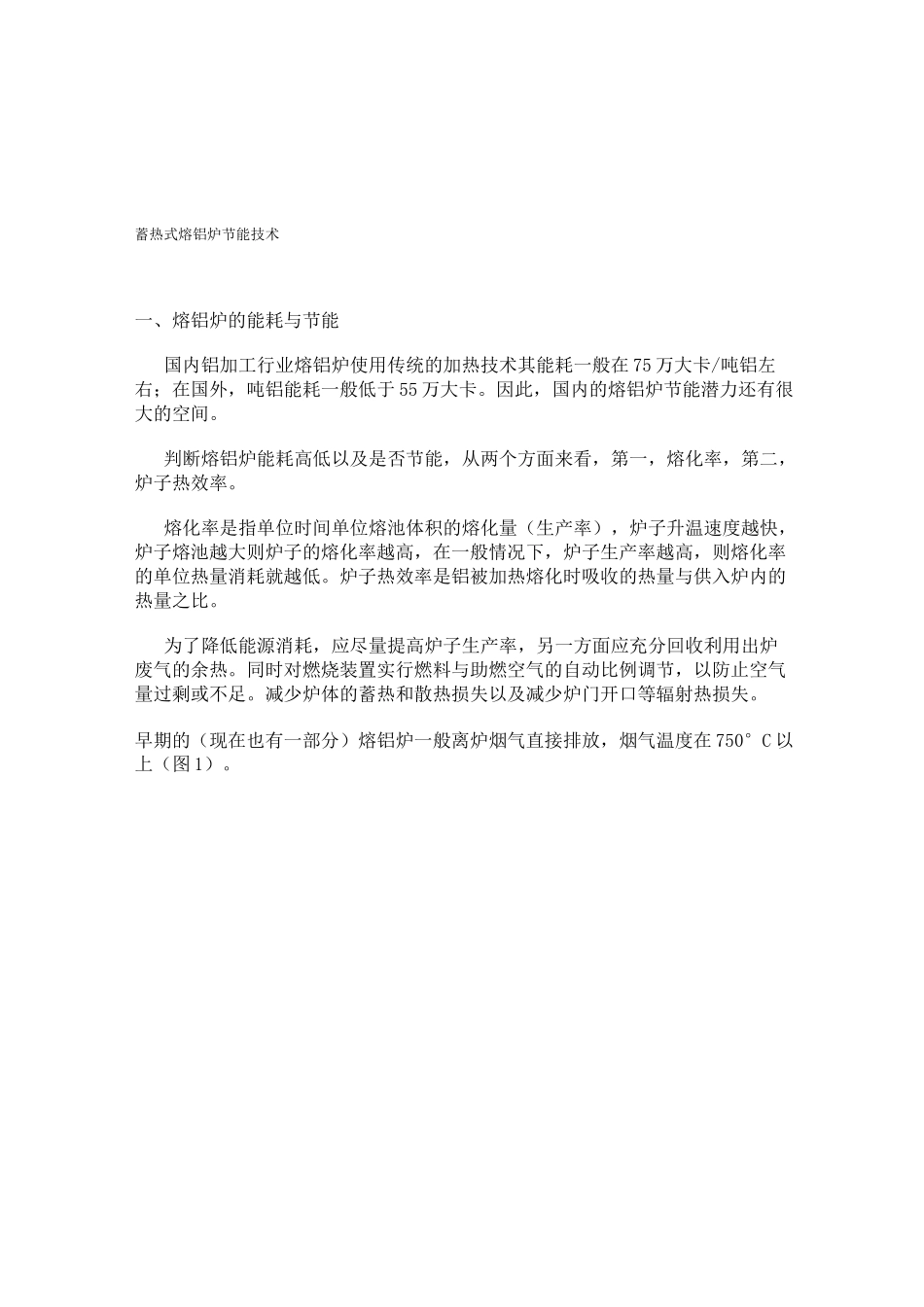

蓄热式熔铝炉节能技术一、熔铝炉的能耗与节能国内铝加工行业熔铝炉使用传统的加热技术其能耗一般在75万大卡/吨铝左右;在国外,吨铝能耗一般低于55万大卡。因此,国内的熔铝炉节能潜力还有很大的空间。判断熔铝炉能耗高低以及是否节能,从两个方面来看,第一,熔化率,第二,炉子热效率。熔化率是指单位时间单位熔池体积的熔化量(生产率),炉子升温速度越快,炉子熔池越大则炉子的熔化率越高,在一般情况下,炉子生产率越高,则熔化率的单位热量消耗就越低。炉子热效率是铝被加热熔化时吸收的热量与供入炉内的热量之比。为了降低能源消耗,应尽量提高炉子生产率,另一方面应充分回收利用出炉废气的余热。同时对燃烧装置实行燃料与助燃空气的自动比例调节,以防止空气量过剩或不足。减少炉体的蓄热和散热损失以及减少炉门开口等辐射热损失。早期的(现在也有一部分)熔铝炉一般离炉烟气直接排放,烟气温度在750°C以上(图1)。500'C烟气~Fl预熟空气別口烟道常温空烧炉温裁风looa'c烟烟・》»燃料图1废热不利用的炉子常温空烧炉温120LC1000TC为减少烟气带走的热量损失,人们在排烟管道上安装了热量回收装置即空气换热器,将助燃空气预热到一定的温度(200°C左右)后参与燃料的燃烧,但换热器后的排放温度还在500C以上(图2)。120CiOS®烟道lossjc引凤冷烟气<150T换向周期00秒牟警燃气常蟲空换向阀常証空燃油f燃烧嘴图2安装空气预热器的炉子采用蓄热式燃烧技术可以将烟气排放温度降低到150°C以下,助燃空气温度预热到700C以上,这样就大大地减少了离炉烟气所带走的热量,使炉子热效率大幅度提高,燃料消耗大量减少,达到节能的目的(图3)。图3HTAC技术的工作原理图根据工业炉热工原理,助燃空气温度每升高100C,能节省燃料约5%;或者烟气温度每降低100C,能节省燃料约5.5%。因此,采用蓄热式燃烧技术相对换热器回收装置可以节能25%以上。二.熔炼炉概述:传统上有火焰炉、电阻炉、中频感应炉、反射炉以及坩埚炉等。为了获得质量高又经济的铝合金溶液,各企业对熔炼设备的选择越来越重视,近几年来,火焰炉、电阻炉、中频感应炉、反射炉都有所改进。熔炼炉结构的发展方向是:操作自动化、应用更新化、原料节能化等。新型加热材料、新型耐火材料和新溶剂得到新的应用。1、采用蓄热式烟气余热回收装置,交替切换空气和烟气,使之流经蓄热体,能够最大程度上回收高温烟气热量,将助燃空气预热800度-1000度以上,其余热回收率可达85%以上。2、合理组织燃烧工况,使炉内形成与传统火焰迥然不同的新型火焰型,创造出炉内均匀的温度场分布。3、通过空气与燃料气流的合理组织,交替使用,是燃料在低氧环境中进行燃烧,消除炉内局部高温区。三、蓄热式燃烧系统工作原理蓄热式烧嘴成对布置,相对的两个烧嘴为一组(A、B烧嘴)。从鼓风机出来的常温空气由换向阀切换进蓄热式烧嘴A后,在流过蓄热式烧嘴A陶瓷小球蓄热体时被加热,常温空气被加热到接近炉膛温度(一般为炉膛温度的80%~90%)。被加热后的高温空气进入炉膛后,卷吸周围炉内的烟气形成一股含氧量大大低于21%的稀薄贫氧高温气流,贫氧高温空气与注入的燃料混合,实现燃料在贫氧状态下燃烧;与此同时,炉膛内的热烟气经过蓄热式烧嘴B排出,高温热烟气通过蓄热式烧嘴B时将显热储存在蓄热式烧嘴B内的蓄热体内,然后以低于150°C的低温烟气经过换向阀排出。当蓄热体储存的热量达到饱和时进行换向,蓄热式烧嘴A和B变换燃烧和蓄热工作状态,如此周而复始,从而达到节能和降低NO排X放量等目的。蓄热式燃烧技术改变了传统的燃烧方式,主要表现为燃料与空气以适当速度从不同的喷嘴通道进入炉内,并卷吸炉内的燃烧产物,空气中的O含量被稀释,2燃料在炉膛中高温(1000C以上)低氧浓度场(5%〜6.5%)工况下燃烧,此种燃烧方式带来了许多优点:(1)节能效果显著,比传统熔化炉平均节能25%以上由于蓄热体“极限回收”了烟气中大部分的余热,并由参与燃烧的介质带回炉内,大大降低了炉子的热支出,所以采用蓄热式燃烧技术的炉子比传统熔化炉节能。(2)消除了局部高温区,炉温分布均匀燃料在高温低氧浓度工况下燃烧,在炉内形成没有明显火焰的弥...
