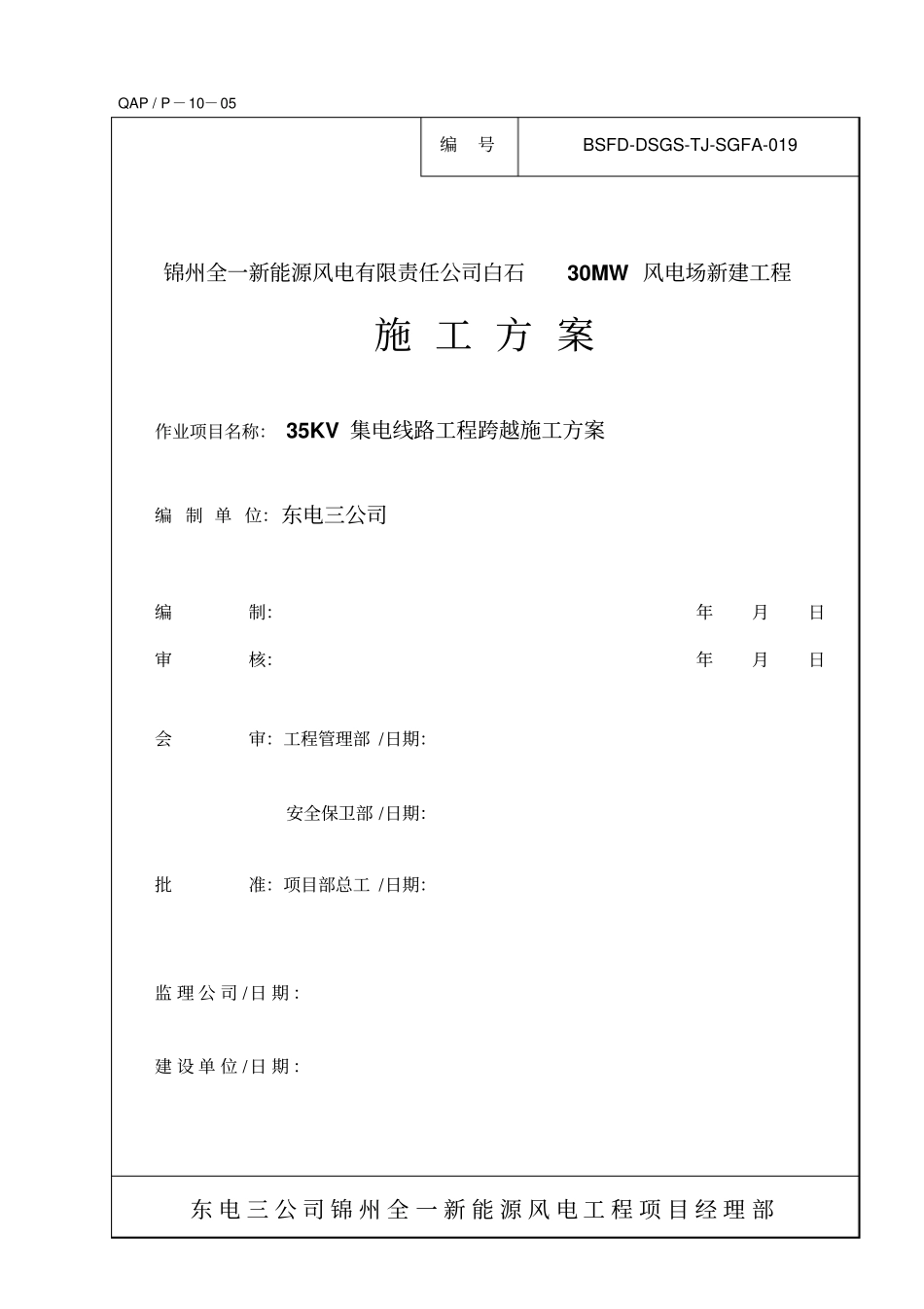

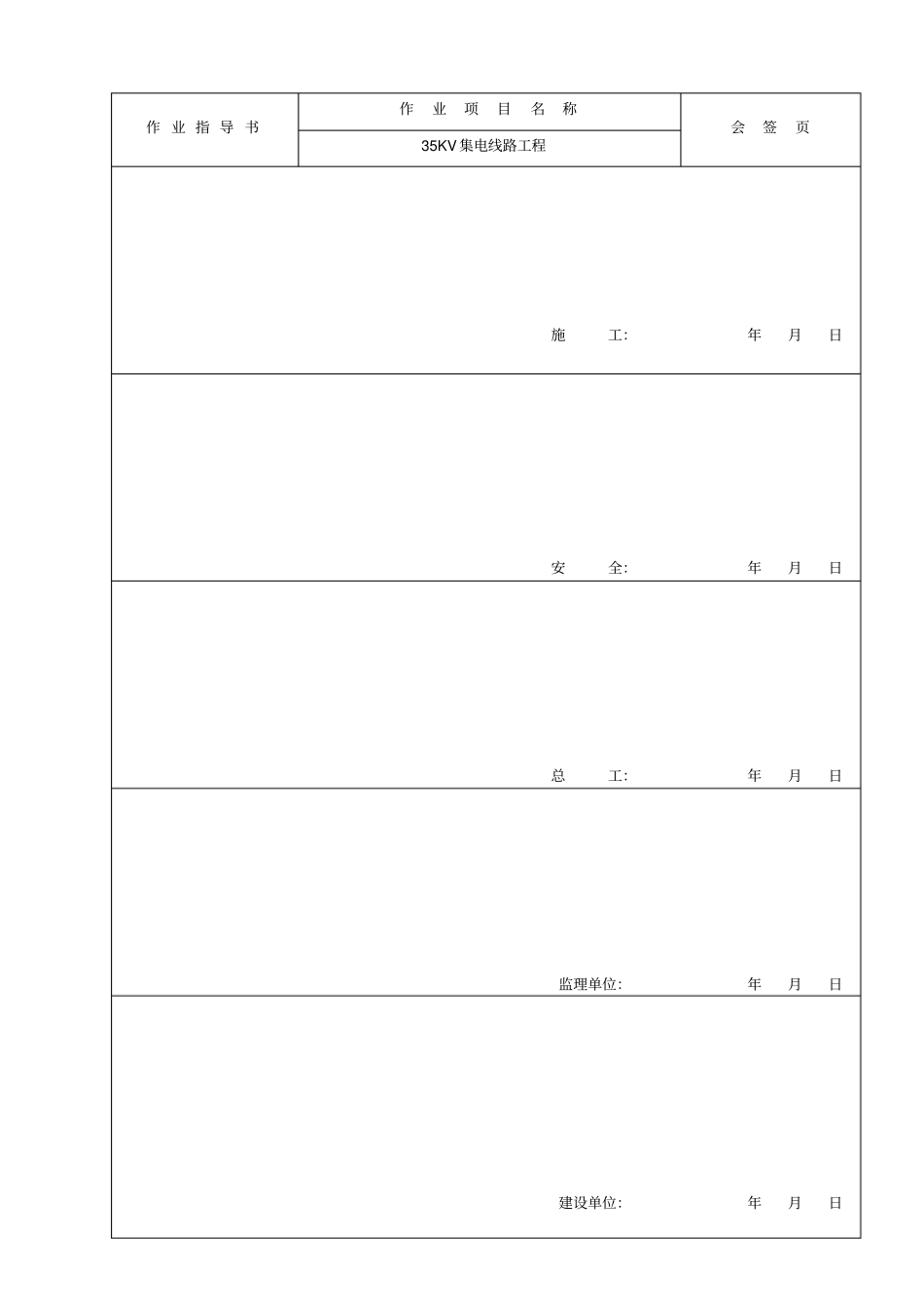

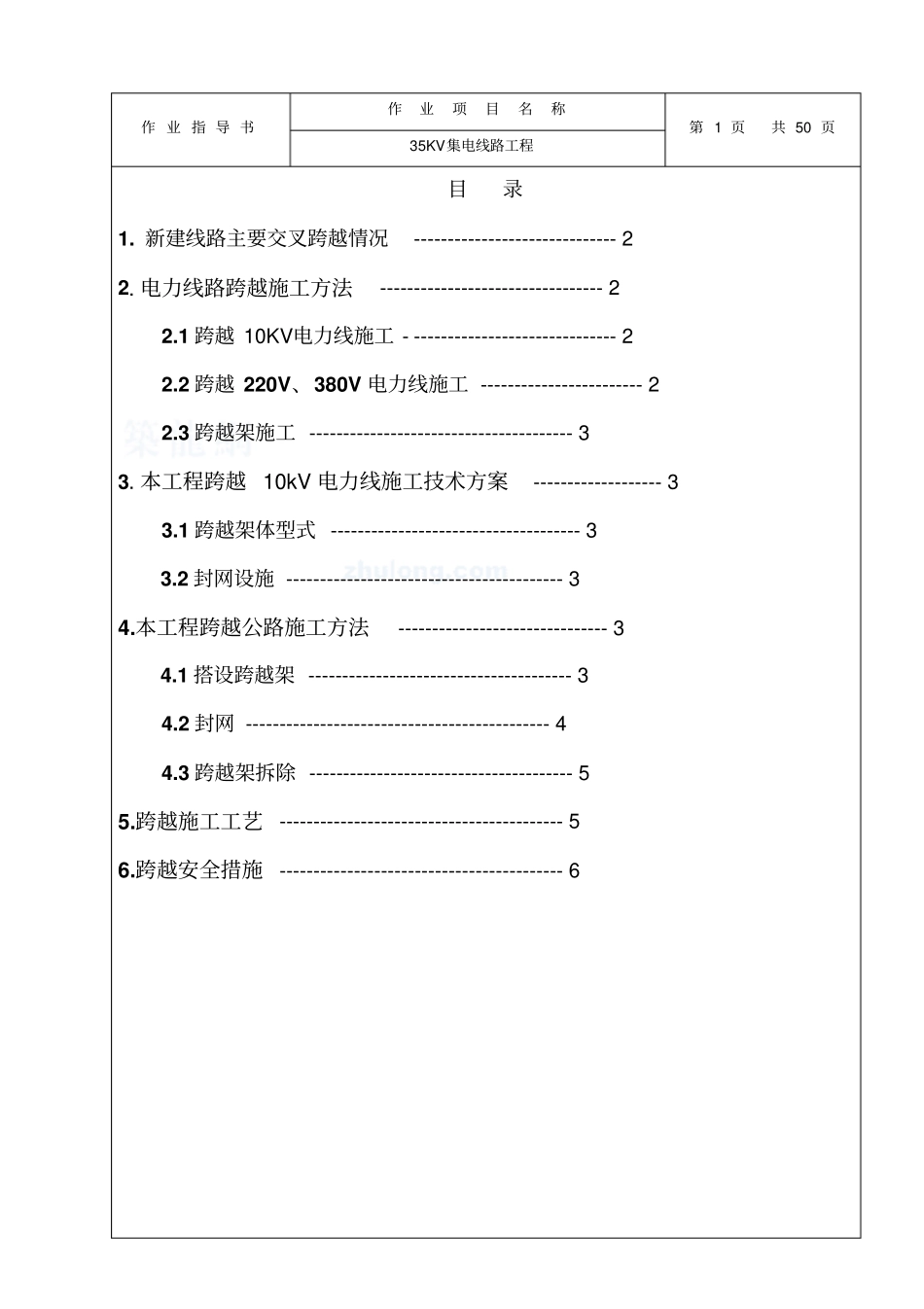

QAP/P－10－05编号BSFD-DSGS-TJ-SGFA-019锦州全一新能源风电有限责任公司白石30MW风电场新建工程施工方案作业项目名称：35KV集电线路工程跨越施工方案编制单位：东电三公司编制：年月日审核：年月日会审：工程管理部/日期：安全保卫部/日期：批准：项目部总工/日期：监理公司/日期：建设单位/日期：东电三公司锦州全一新能源风电工程项目经理部作业指导书作业项目名称会签页35KV集电线路工程施工：年月日安全：年月日总工：年月日监理单位：年月日建设单位：年月日作业指导书作业项目名称第1页共50页35KV集电线路工程目录1.新建线路主要交叉跨越情况------------------------------22.电力线路跨越施工方法---------------------------------22.1跨越10KV电力线施工-------------------------------22.2跨越220V、380V电力线施工------------------------22.3跨越架施工---------------------------------------33.本工程跨越10kV电力线施工技术方案-------------------33.1跨越架体型式-------------------------------------33.2封网设施-----------------------------------------34.本工程跨越公路施工方法-------------------------------34.1搭设跨越架---------------------------------------34.2封网---------------------------------------------44.3跨越架拆除---------------------------------------55.跨越施工工艺------------------------------------------56.跨越安全措施------------------------------------------6作业指导书作业项目名称第2页共50页35KV集电线路工程1.新建线路主要交叉跨越情况序号跨越号跨越物次数备注1BT1～BT2通讯线1次2BT10～BT1110KV2次3BT27～BT2810KV1次4BT27～BT28通讯线1次5BT27～BT28公路1次6BT28～BT2910KV2次1条新建10KV电力线高，此跨越参照66KV线路跨越2.电力线路跨越施工方法2.1．跨越10KV电力线施工方案1：①搭设双面封顶跨越架，架体为钢管或杉木杆，封顶杆为杉木杆。②被跨越电力线未停电前，先搭设竖直方向低于被跨越电力线导线2米以下的架体，待申请被跨10kV电力线停电后，工作现场验电和挂设接地线操作，确认无误后方可继续进行跨越架搭设及封顶作业。③在搭设和拆除跨越架时停电，其余施工期间10kV电力线带电。方案2：如果10kV电力线与本工程线路交叉角度较小或者跨距内10kV电力线地形恶劣，导线对地距离较高。可采用停电改线施工技术方案，即停电前完成10kV电力线新路径的架体搭设工作，待停电验电确认无误挂设接地线后，10kV线挂绝缘子安装至新搭设架体上即可，跨越装置验收合格后拆除接地并予以送电，待本段架线工程包括放紧线、附件等工作全部完成10kV线即可短时停电恢复线路后送电。方案3：将被跨10kV电力线断开回盘保护至塔上或从最近两耐张杆（或直线杆）上摘开线夹，从杆上改接至地面电缆，改接到地面的电缆外围搭设杉木杆护线架，并指定专人全天侯不间断监管，防止人员靠近发生伤线伤人事故。2.2．跨越220V、380V电力线施工跨越380V、220V电力线，经与用户及供电部门协商采取对被跨越电力线断线回盘保作业指导书作业项目名称第3页共50页35KV集电线路工程护方式，直至本段架线工程结束，预以恢复电力线送电。若不能断线，则采取短时停电改线，改线后电线沿地面垂直距离1m高处走线，并搭设简易架体保护被跨电线。2.3．跨越架施工1、跨越架宽度过长时,可分两段搭设跨越架。2、跨越架搭设时，应严格按照技术方案要求施工。3、在开挖跨越架立杆坑位时，应准确测量两端立杆，其余用线绳拉直定位。3.本工程跨越10kV电力线施工技术方案跨越10kV电力线，需结合现场以及外协情况确定跨越施工技术方案。一般采取停电搭设跨越支撑装置和进行封网，待跨越保护系统完成后被跨电力线恢复送电，在施工期间被跨电力线须“退出重合闸”，施工中发生故障跳闸时，严禁强行送电。跨越系统由跨越支撑装置及封顶设施组成。3.1跨越架体型式①杉木杆1500根搭设跨越架。3.2封网设施①杉木杆，高强绝缘丙纶绳、涤纶绳、锦纶绳或尼龙绳（承网绳）和绝缘网。适用于10kV临时停电安装跨越保护系统施工方案，架线施工期间不停电，但拆除跨越...
