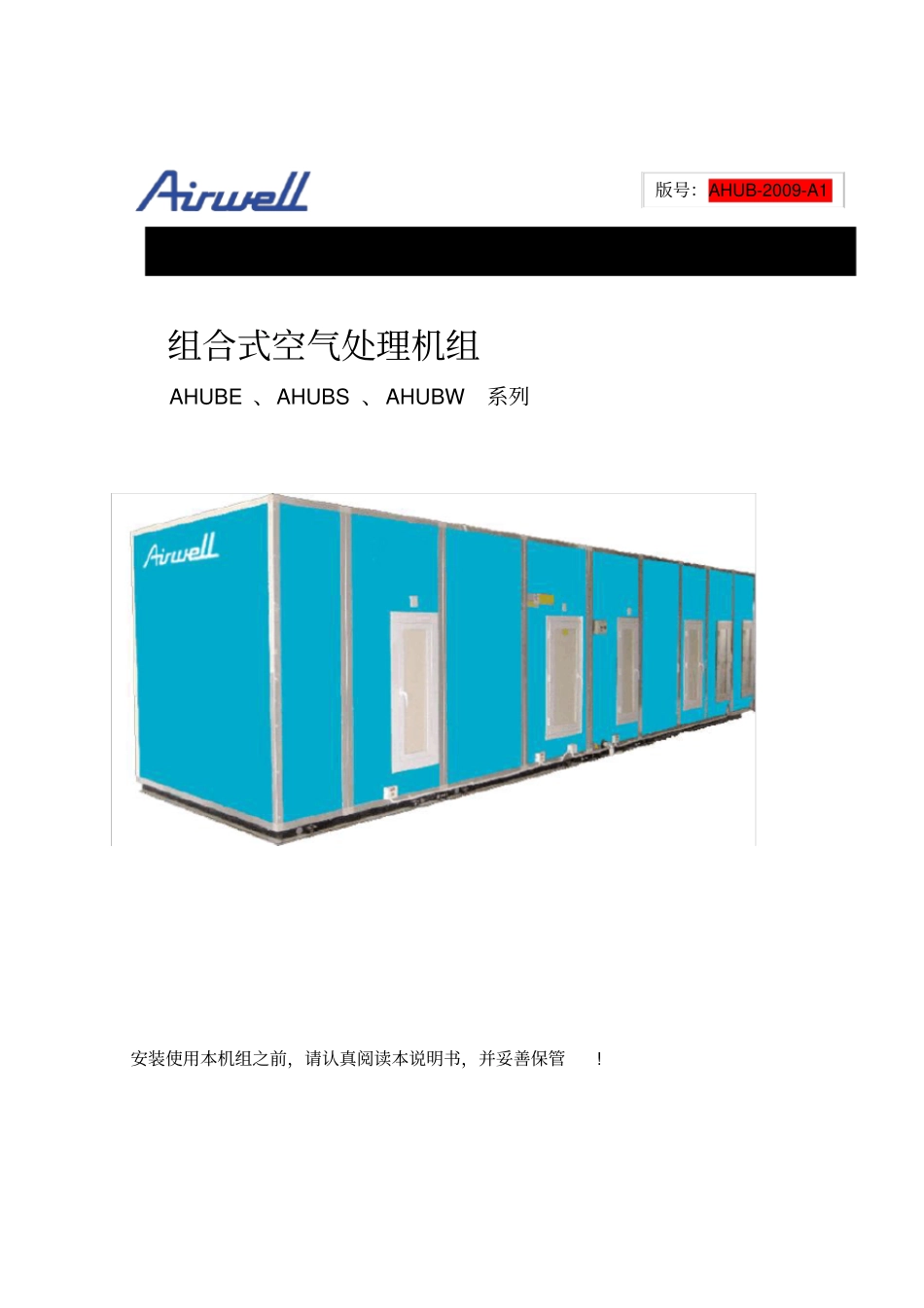

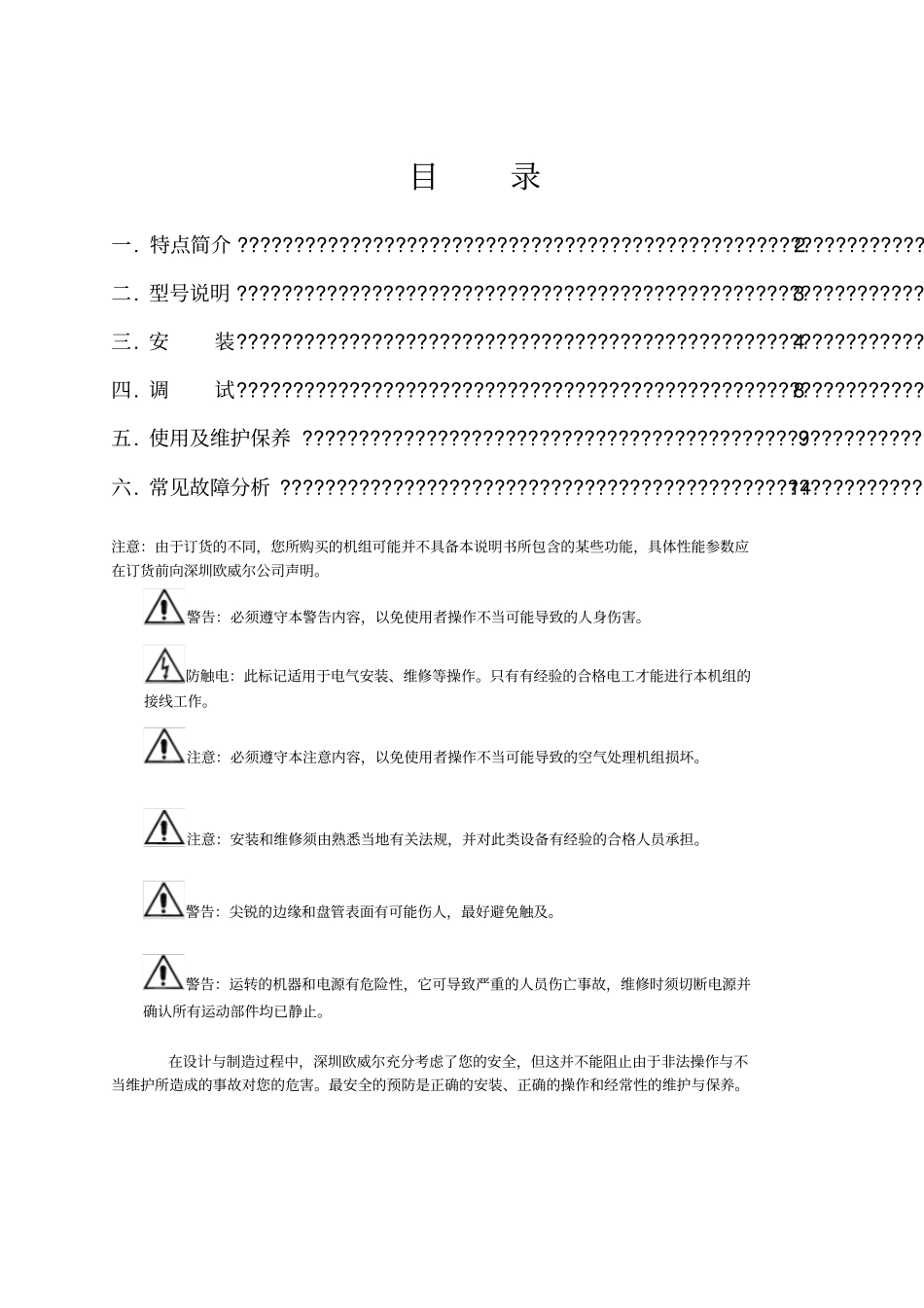

版号：AHUB-2009-A1组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!安装使用说明书目录一.特点简介??????????????????????????????????????????????????????????????????2二.型号说明??????????????????????????????????????????????????????????????????3三.安装??????????????????????????????????????????????????????????????????4四.调试??????????????????????????????????????????????????????????????????8五.使用及维护保养??????????????????????????????????????????????????????????9六.常见故障分析?????????????????????????????????????????????????????????????14注意：由于订货的不同，您所购买的机组可能并不具备本说明书所包含的某些功能，具体性能参数应在订货前向深圳欧威尔公司声明。警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。防触电：此标记适用于电气安装、维修等操作。只有有经验的合格电工才能进行本机组的接线工作。注意：必须遵守本注意内容，以免使用者操作不当可能导致的空气处理机组损坏。注意：安装和维修须由熟悉当地有关法规，并对此类设备有经验的合格人员承担。警告：尖锐的边缘和盘管表面有可能伤人，最好避免触及。警告：运转的机器和电源有危险性，它可导致严重的人员伤亡事故，维修时须切断电源并确认所有运动部件均已静止。在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。最安全的预防是正确的安装、正确的操作和经常性的维护与保养。一、特点简介●杜绝冷桥:欧威尔系列组合式空气处理机组的保温壁板四边采用特制的高强度铝型材制成，通过高压聚氨酯发泡将四边铝合金框架和内外金属钣金制作成一块高强度的保温箱板，箱体的内部钣金件和外部钣金件通过聚氨酯保温材料层及特制的隔热高强度工程塑料件巧妙隔绝，箱体面板通过直接拼装后，将箱体内部与箱体外部的热传递彻底隔绝，有效解决了多年来一直困扰空调箱的冷桥问题，没有冷桥。●不漏风:欧威尔系列组合式空气处理机采用独特设计，紧密配合的阴阳榫头结构，箱体内部设置有压紧密封条，机组漏风率低，箱体更设有填充腔，可填入保温密封材料，完全防止漏风，有效节能！●不生锈的箱体：欧威尔系列组合式空气处理机所有面板四周都镶上了铝型材边框，标准配置的箱体外板采用优质彩钢板，内壁板采用镀铝锌板，箱体美观大方、不会生锈。●牢固的结构设计：欧威尔系列组合式空气处理机组采用独特榫头双柱结构设计，框架型材秘制有精确定位阴阳配合榫头，箱板通过螺栓螺母紧固连接，机组可承受更大的压力和剪力，箱体内预埋加强筋，保证箱体受力不变形不开裂。●箱体内部平整：欧威尔系列组合式空气处理机组不但内部平整，而且没有到处粘贴的保温条、密封条和烦琐的小零配件，内壁可选用热镀锌或不锈钢板，是净化空调最佳选择。●模块式的箱体：箱体是采用模块化设计，每模为100mm。标准的模块式箱体，加上螺栓螺母的紧固，使得散件组装（CKD）非常方便，也可根据客户的要求，进行非标设计。●安全把手：欧威尔系列空气处理机组的门把手可以很方便地打开检修门，便于检修。●热回收装置：欧威尔系列空气处理机组可根据用户需求配置热回收装置，进行回收能量，达到节能和节省用户运行费用的目的，目前有转轮热回收、中间媒体热回收二种形式供选择。●正、负压门设计：正压门：除了向外开的负压门，欧威尔空气处理机组也设计了向内开的正压门，这样可以减少正压段的漏风率并增强安全性能。●聚氨酯保温：面板是由密度50kg/m3的极低导热系数的聚氨酯发泡材料和内外两层钢板组成。标准面板厚度有25mm、35mm、50mm三种。●热交换器：制造工艺采用机械涨管以保证铜管与铝箔钟口的良好接触。另有亲水铝箔、铜箔、钢管钢片、钢管铝片和不锈钢盘管等多种选择。欧威尔空调箱的表冷器、热水盘管、蒸汽盘管均通过专业选型软件选出，软件严格按照热工学定律编写，并结合盘管实际使用情况，对软件进行了修正，使软件更加可靠。●低噪声：欧威尔组合式空气处理机...
