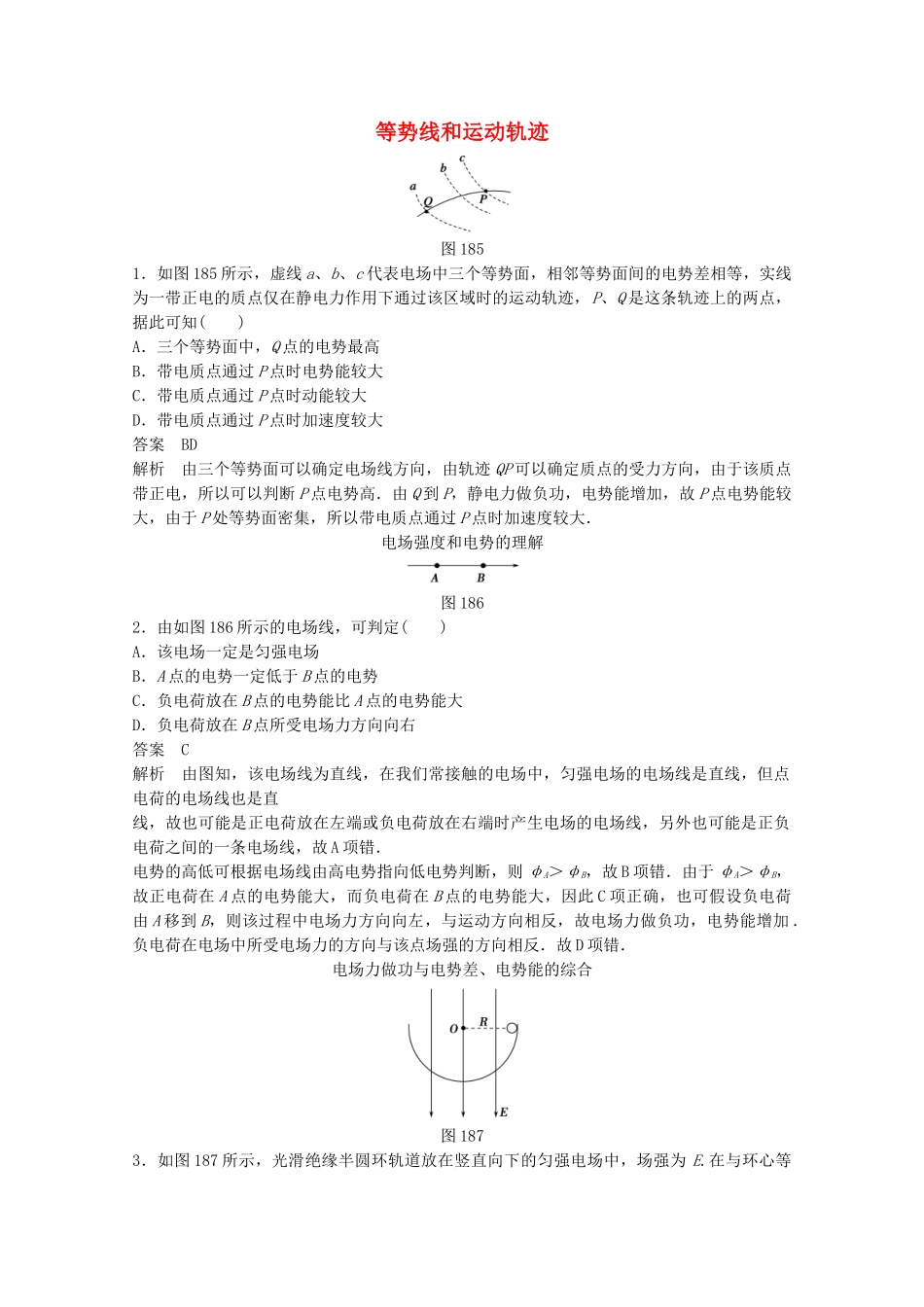

等势线和运动轨迹图1851．如图185所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在静电力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知()A．三个等势面中，Q点的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时动能较大D．带电质点通过P点时加速度较大答案BD解析由三个等势面可以确定电场线方向，由轨迹QP可以确定质点的受力方向，由于该质点带正电，所以可以判断P点电势高．由Q到P，静电力做负功，电势能增加，故P点电势能较大，由于P处等势面密集，所以带电质点通过P点时加速度较大．电场强度和电势的理解图1862．由如图186所示的电场线，可判定()A．该电场一定是匀强电场B．A点的电势一定低于B点的电势C．负电荷放在B点的电势能比A点的电势能大D．负电荷放在B点所受电场力方向向右答案C解析由图知，该电场线为直线，在我们常接触的电场中，匀强电场的电场线是直线，但点电荷的电场线也是直线，故也可能是正电荷放在左端或负电荷放在右端时产生电场的电场线，另外也可能是正负电荷之间的一条电场线，故A项错．电势的高低可根据电场线由高电势指向低电势判断，则φA＞φB，故B项错．由于φA＞φB，故正电荷在A点的电势能大，而负电荷在B点的电势能大，因此C项正确，也可假设负电荷由A移到B，则该过程中电场力方向向左，与运动方向相反，故电场力做负功，电势能增加．负电荷在电场中所受电场力的方向与该点场强的方向相反．故D项错．电场力做功与电势差、电势能的综合图1873．如图187所示，光滑绝缘半圆环轨道放在竖直向下的匀强电场中，场强为E.在与环心等高处放有一质量为m、带电荷量＋q的小球，由静止开始沿轨道运动，下列说法正确的是()A．小球在运动过程中机械能恒定B．小球经过环的最低点时速度最大C．小球电势能增加EqRD．小球由静止释放到达最低点，动能的增量等于mgR答案B解析小球在运动过程中除重力做功外，还有电场力做功，所以机械能不守恒，A错误；小球运动到最低点的过程中，重力与电场力均做正功，重力势能减少mgR，电势能减少EqR，而动能增加mgR＋EqR，到达最低点时动能最大，所以速度最大，因此B正确，C、D错误．(时间：60分钟)题组一电场线、等势面的运动轨迹图1881．某静电场中的电场线如图188所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是()A．粒子必定带正电荷B．由于M点没有电场线，粒子在M点不受静电力的作用C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的动能小于在N点的动能答案ACD解析根据电荷运动轨迹弯曲的情况，可以确定点电荷受静电力的方向沿电场线方向，故此点电荷带正电，A选项正确．由于电场线越密，电场强度越大，点电荷受到的静电力就越大，根据牛顿第二定律可知其加速度也越大，故此点电荷在N点加速度大，B项错误，C选项正确．粒子从M点运动到N点，静电力做正功，根据动能定理得此点电荷在N点的动能大，故D选项正确．图1892．一带电粒子沿图189中曲线穿过一匀强电场中的等势面，且四个等势面的电势关系满足φa>φb>φc>φd，若不计粒子所受重力，则()A．粒子一定带正电B．粒子的运动是匀变速运动C．粒子从A点到B点运动的过程中动能先减小后增大D．粒子从A点到B点运动的过程中电势能增大答案B解析由于φa>φb>φc>φd，所以电场线垂直于等势面由a指向d，根据电荷运动规律可知其受力由d指向a，即该粒子带负电，从A点到B点的运动过程中，粒子的动能在增大，电势能在减小．3.图1810如图1810所示，两个等量异种点电荷的连线和其中垂线上有a、b、c三点，下列说法正确的是()A．a点电势比b点电势高B．a、b两点的场强方向相同，b点场强比a点场强大C．b点电势比c点电势高，场强方向相同D．一个电子仅在电场力作用下不可能沿如图所示的曲线轨迹从a点运动到c点答案BD解析本题考查电场分布及其规律，意在考查学生对电场特点的掌握，由等量异种点电荷电场分布的特点可知，等量异种点电荷的中垂面为等势面，因此a、b两点电势相等，A错误；在中垂面上场强方向都与中垂面垂直，且从b点向外越来越小，B正确；在两点电...
