维修电工中级操作技能考核试卷IVIP免费

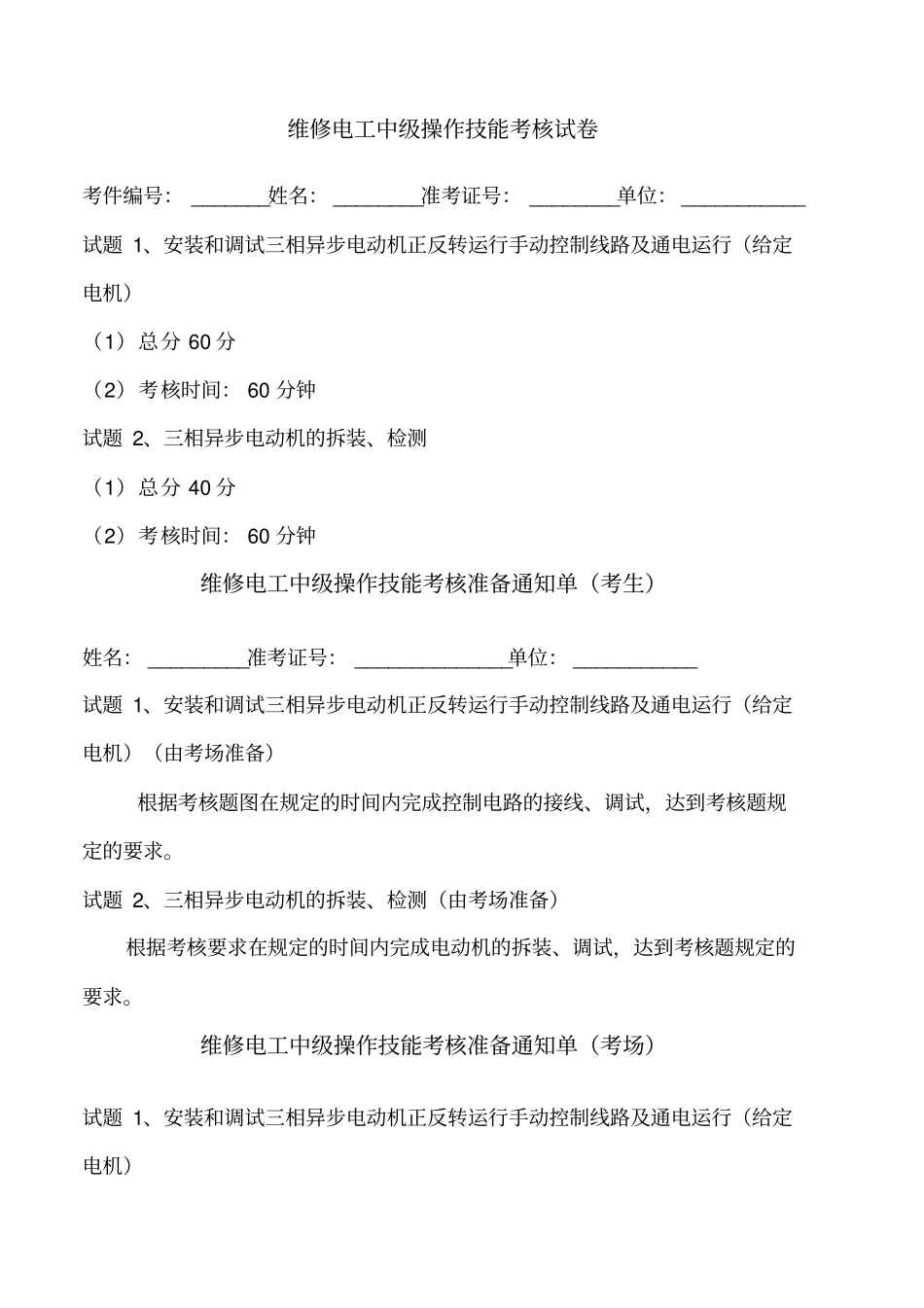

维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（1）总分60分（2）考核时间：60分钟试题2、三相异步电动机的拆装、检测（1）总分40分（2）考核时间：60分钟维修电工中级操作技能考核准备通知单（考生）姓名：_________准考证号：______________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（由考场准备）根据考核题图在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。试题2、三相异步电动机的拆装、检测（由考场准备）根据考核要求在规定的时间内完成电动机的拆装、调试，达到考核题规定的要求。维修电工中级操作技能考核准备通知单（考场）试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（1）电工工具1套、电机1个、导线若干、检测仪器1套（2）正反转运行手动控制线路图：试题2、三相异步电动机的拆装、检测（1）电机1个、电工工具1套、导线若干、检测仪器1套及其他必要的器材若干维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________总成绩表序号试题名称配分（权重）得分备注1安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）602三相异步电动机的拆装、检测40合计100统分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。序号评分项目评分要点配分评分标准及扣分得分1元件安装元件布置10不整齐、不均称、不合理，每只扣2分。元件安装不牢固、安装元件时漏装螺钉，每只扣2分。元件完整损坏元件每只扣4分。2布线电机运行30运行正常，但不按给定电气原理图接线，扣2分。布线要求布线不进线槽内，不美观，主电路、控制电路每根扣1分。操作要求接点松动、露铜过长、反圈压线、压绝缘层，标记线号不清楚、遗漏或误标，引出端不经端子每处扣1分。线束损伤导线绝缘或线芯，每根扣1分。3通电试验热继电器20热继电器整定值错误扣2分。主、控电路主、控电路配错熔体，每个扣1分。试车一次试车不成功扣5分；二次试车不成功扣10分；?三次试车不成功扣15分；乱线敷设，扣5分。合计60评分人：年月日核分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________试题2、三相异步电动机的拆装、检测完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。序号评分项目评分要点配分评分标准及扣分得分1拆卸异步电动机拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记。2未按要求操作不得分拆卸步骤：a、带轮或联轴器；b、前轴承外盖；c、前端盖；d、风罩e、风扇；f、后轴承外盖；g、后端盖；h、抽出转子；i、前轴承；j、前轴承内盖；k、后轴承；l、后轴承内盖。2步骤错误扣，扣完为止皮带轮或联轴器的拆卸：拆卸前，先在皮带轮或联轴器的轴伸端作好定位标记，用专用位具将皮带轮或联轴器慢慢位出。拉时要注意皮带轮或联轴器受力情况务必使合力沿轴线方向，拉具项端不得损坏转子轴端中心孔。2拆卸端盖、抽转子：拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。均匀拆除轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要避免过重敲击，以免损坏端盖）对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。2轴承的拆卸、清洗：拆卸轴承应先用适宜的专用拉具。拉力应着力于轴承内圈，不能拉外圈，拉具顶端不得损坏转子轴端中心孔（可加些润滑油脂）。在轴承...
