维修邵氏硬度计常见的几种误差及处理方法VIP免费

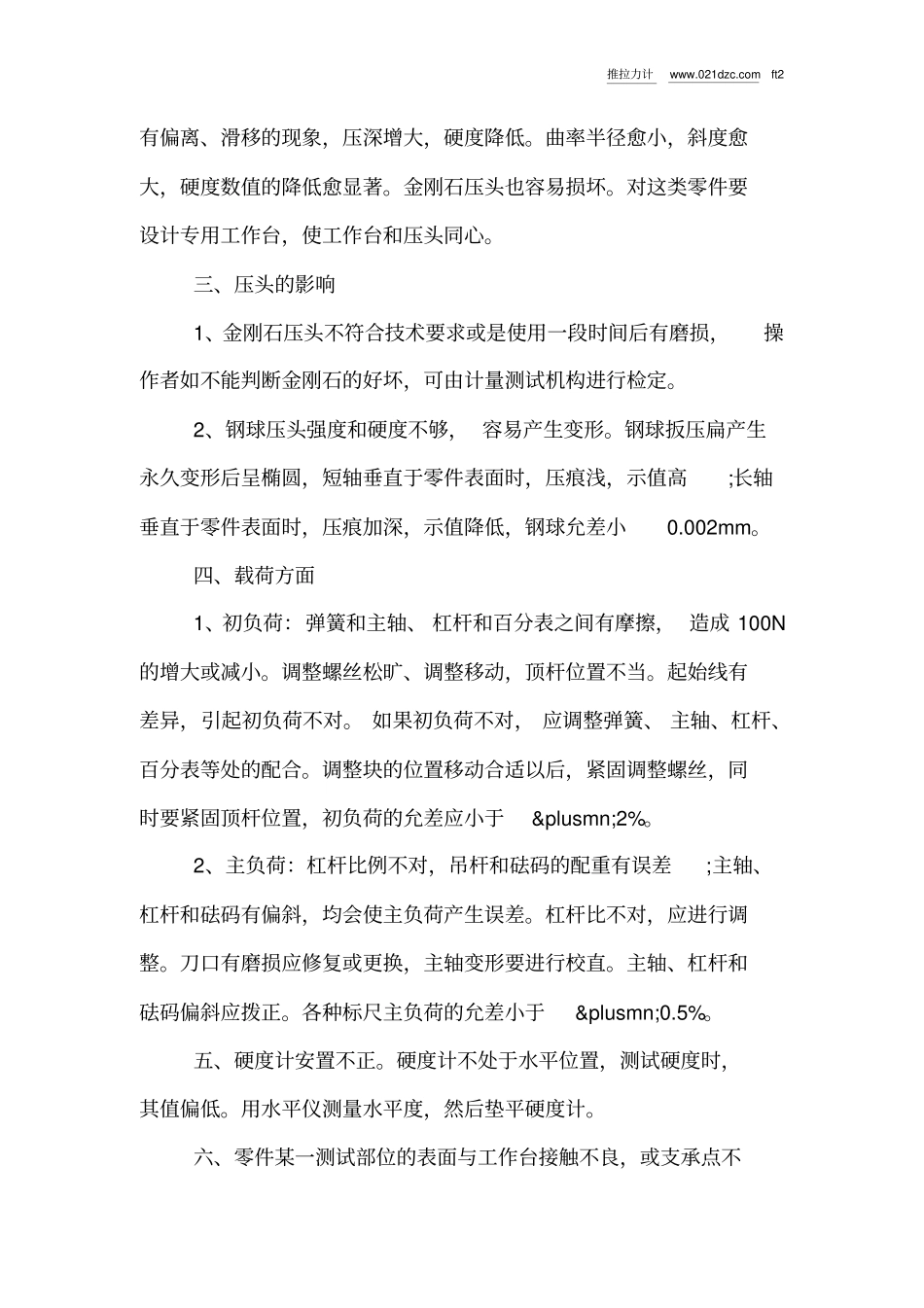

推拉力计www.021dzc.comft2维修邵氏硬度计常见的几种误差及处理方法维修邵氏硬度计常见的几种误差及处理方法一、人为误差1、操作人员技术熟练程度不够、实践经验较差、操作不当造成，应由熟悉操作硬度计的人员带领下使用;2、加荷过快，持荷时间短，低硬度的零件硬度偏高，而加荷过慢，持荷时间长，硬度偏低，操作时加荷应平整，保持一定加荷时间。二、被测零件影响的因素1、热处理零件表面有盐渍、沙子等物，当加负荷时，零件会产生滑移，若有油腻存在，金刚头压入时起润滑作用，减小磨擦，增加压深。这两项原因使所测硬度值偏低。零件测试的部位氧化皮蔬松层薄的硬度值降低，氧化皮致密层厚的硬度值增高。对欲测硬度的零件必须去除氧化皮，揩擦干净，不得有脏物。2、不同的表面光洁度在邵氏硬度计测试时，表现出不同的影响。表面光洁度愈低，高硬度测试时其硬度愈高，反之硬度越低，有刀痕的粗糙表面，淬火时首先最快冷却，或很坚硬的表层，硬度值就高。反之，调质件高温回火时，有刀痕的表层组织先转变，抗回火的能力小，硬度值就低。在测试表面光洁度Δ7以下的零件时，必须使用废砂轮精磨，再用锉刀锉磨光滑，或用细的手砂轮磨光，然后揩擦干净。3、斜面(或锥度)、球面及圆柱体零件对硬度测试的误差较平面大。当压头压入这种零件表面时，压入处四周的抗力比平面小，甚至推拉力计www.021dzc.comft2有偏离、滑移的现象，压深增大，硬度降低。曲率半径愈小，斜度愈大，硬度数值的降低愈显著。金刚石压头也容易损坏。对这类零件要设计专用工作台，使工作台和压头同心。三、压头的影响1、金刚石压头不符合技术要求或是使用一段时间后有磨损，操作者如不能判断金刚石的好坏，可由计量测试机构进行检定。2、钢球压头强度和硬度不够，容易产生变形。钢球扳压扁产生永久变形后呈椭圆，短轴垂直于零件表面时，压痕浅，示值高;长轴垂直于零件表面时，压痕加深，示值降低，钢球允差小0.002mm。四、载荷方面1、初负荷：弹簧和主轴、杠杆和百分表之间有摩擦，造成100N的增大或减小。调整螺丝松旷、调整移动，顶杆位置不当。起始线有差异，引起初负荷不对。如果初负荷不对，应调整弹簧、主轴、杠杆、百分表等处的配合。调整块的位置移动合适以后，紧固调整螺丝，同时要紧固顶杆位置，初负荷的允差应小于±2%。2、主负荷：杠杆比例不对，吊杆和砝码的配重有误差;主轴、杠杆和砝码有偏斜，均会使主负荷产生误差。杠杆比不对，应进行调整。刀口有磨损应修复或更换，主轴变形要进行校直。主轴、杠杆和砝码偏斜应拨正。各种标尺主负荷的允差小于±0.5%。五、硬度计安置不正。硬度计不处于水平位置，测试硬度时，其值偏低。用水平仪测量水平度，然后垫平硬度计。六、零件某一测试部位的表面与工作台接触不良，或支承点不推拉力计www.021dzc.comft2稳固，将会产生滑移、滚动、翘起等现象。这不仅使所得结果不准，还会损坏仪器。应根据零件的几何形状设计合适的工作台。七、周围环境的影响。工厂生产用硬度计常会因周围环境受震动的影响，致使仪器结构产生松动，示值不稳定。硬度计应安装在无震动或离震源较远的地方。八、硬度值不准确：有二种情况导致测试硬度不准确，如果所用的压头是金钢石压头，首先用指甲表面轻轻与压头顶部磨擦一二下，观察指甲有没划出深痕迹，有深痕迹表示压头已损坏，反之为好的压头。第二种情况就是仪器微调处未调好，打开硬度计顶盖，用一字螺丝刀把顶针部二颗螺丝调松，然后把微调铁块向前调节使硬度值调高，反之为调低。九、加荷把手不能动：传动结构生锈，打开硬度计背铁板，观察生锈部位加上防锈油就可以解决。十、加荷时读数指针不动：读数盘损坏，更换读数盘即可。十一、加荷时指针动作太快：油泵缺油，打开硬度计背铁板，往油泵注满油，再细调一下油泵加压螺丝即可。以上内容由推荐：更多产品内容请登录：以下内容为繁体版維修邵氏硬度計常見的幾種誤差及處理方法一、人為誤差1、操作人員技術熟練程度不夠、實踐經驗較差、操作不當造成，推拉力计www.021dzc.comft2應由熟悉操作硬度計的人員帶領下使用;2、加荷過快，持荷時間短，低硬度的零件硬度偏...
