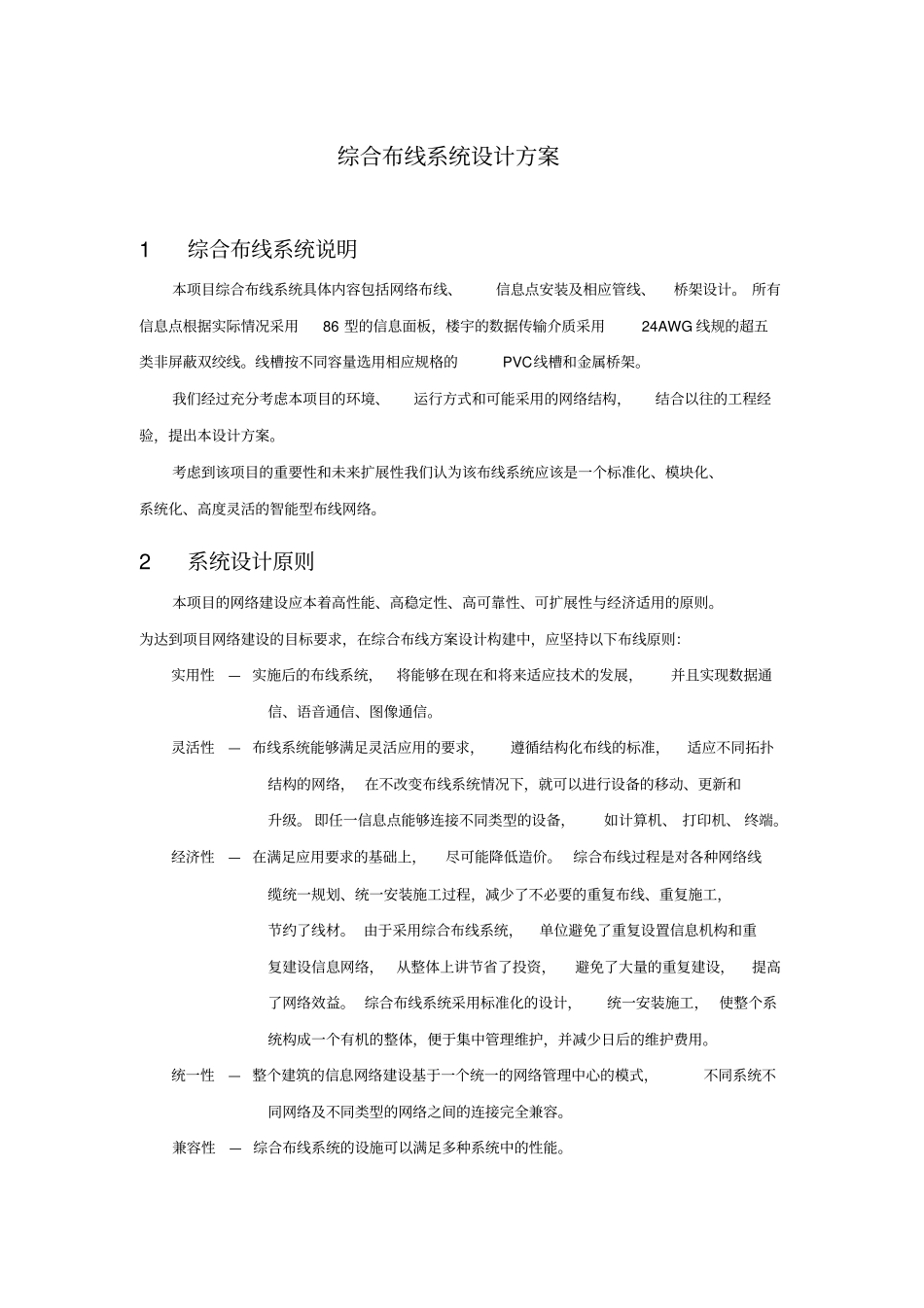

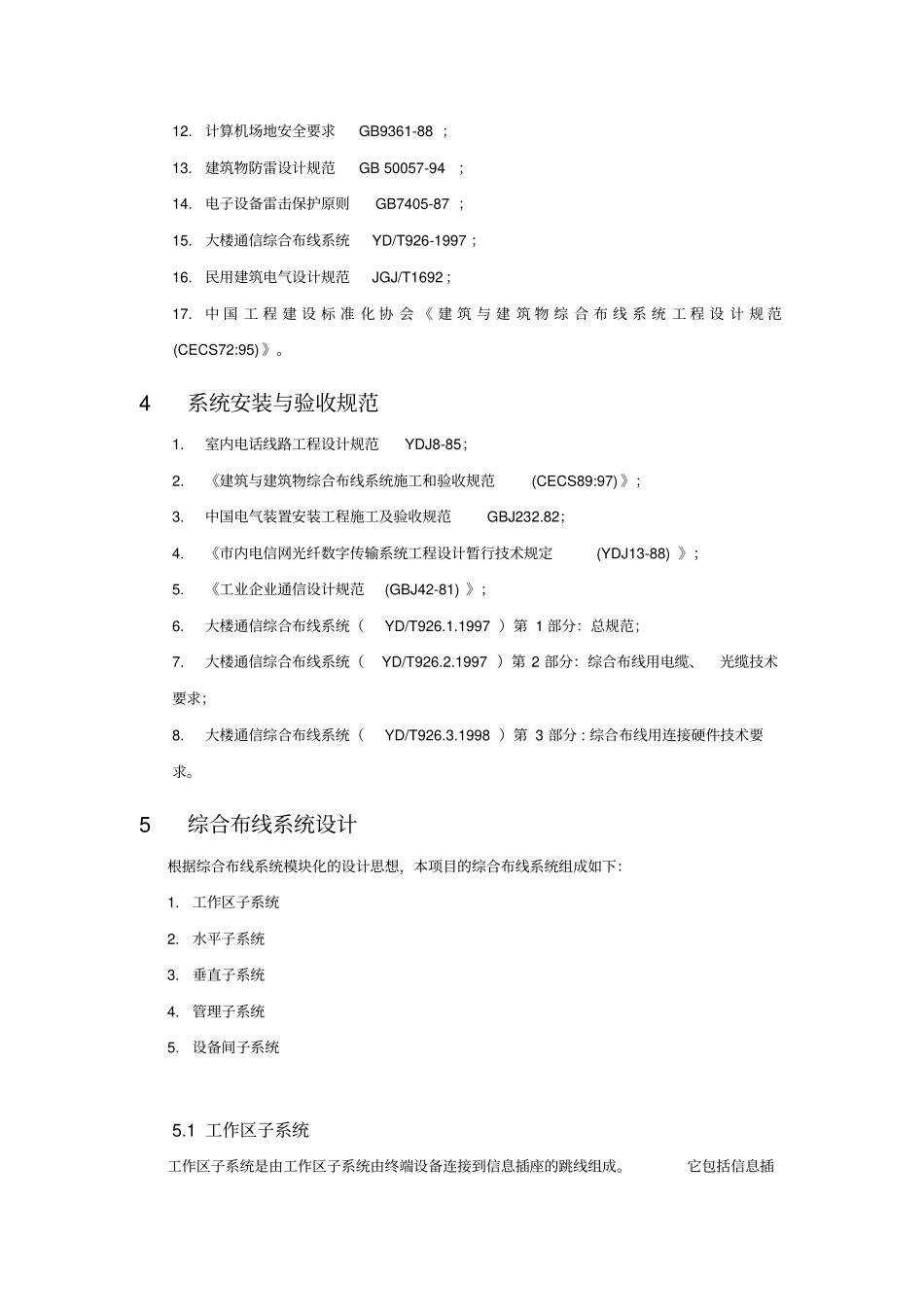

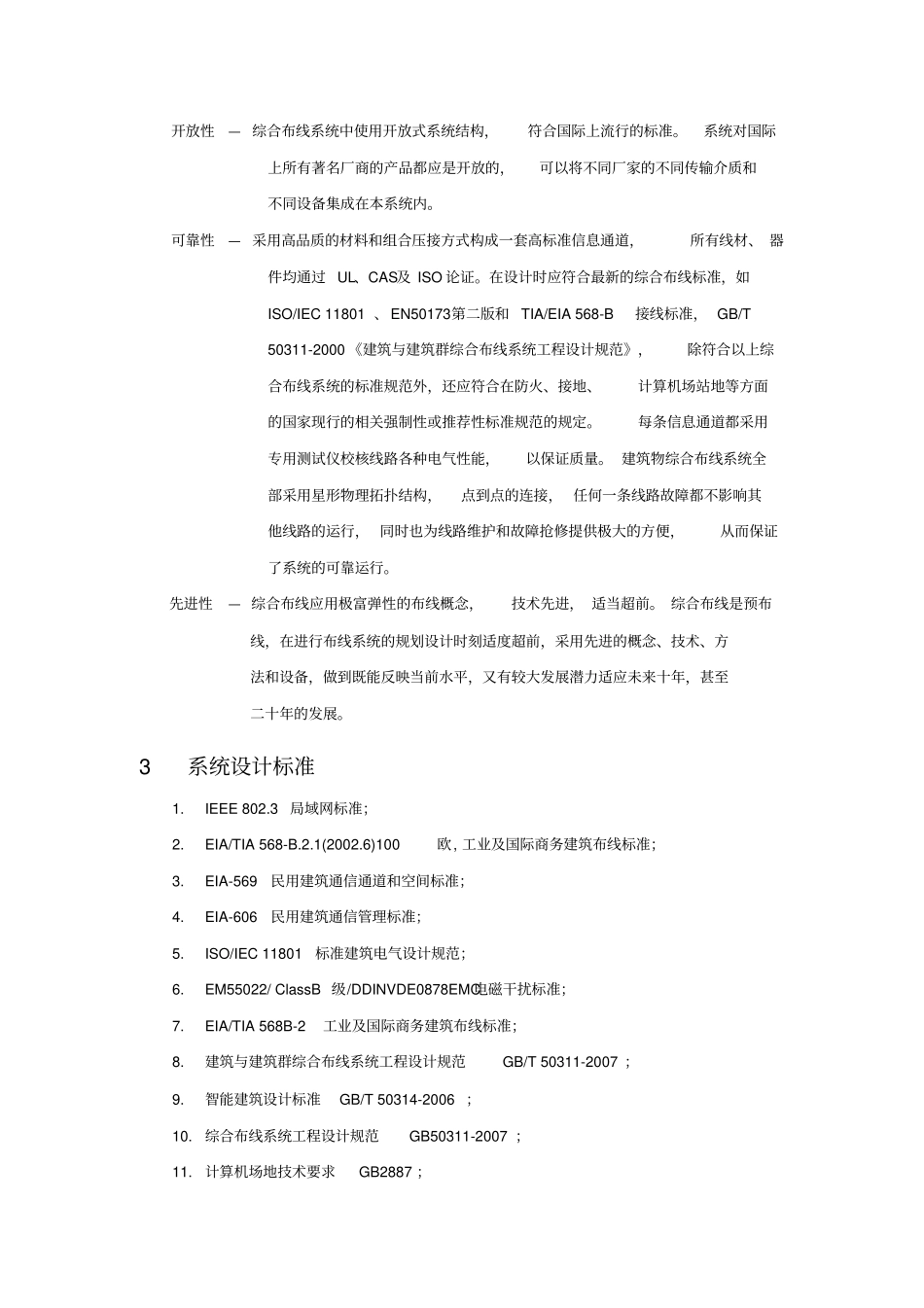

综合布线系统设计方案1综合布线系统说明本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计。所有信息点根据实际情况采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。线槽按不同容量选用相应规格的PVC线槽和金属桥架。我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。2系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。灵活性—布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。经济性—在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。兼容性—综合布线系统的设施可以满足多种系统中的性能。开放性—综合布线系统中使用开放式系统结构，符合国际上流行的标准。系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。可靠性—采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。在设计时应符合最新的综合布线标准，如ISO/IEC11801、EN50173第二版和TIA/EIA568-B接线标准，GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》，除符合以上综合布线系统的标准规范外，还应符合在防火、接地、计算机场站地等方面的国家现行的相关强制性或推荐性标准规范的规定。每条信息通道都采用专用测试仪校核线路各种电气性能，以保证质量。建筑物综合布线系统全部采用星形物理拓扑结构，点到点的连接，任何一条线路故障都不影响其他线路的运行，同时也为线路维护和故障抢修提供极大的方便，从而保证了系统的可靠运行。先进性—综合布线应用极富弹性的布线概念，技术先进，适当超前。综合布线是预布线，在进行布线系统的规划设计时刻适度超前，采用先进的概念、技术、方法和设备，做到既能反映当前水平，又有较大发展潜力适应未来十年，甚至二十年的发展。3系统设计标准1.IEEE802.3局域网标准；2.EIA/TIA568-B.2.1(2002.6)100欧,工业及国际商务建筑布线标准；3.EIA-569民用建筑通信通道和空间标准；4.EIA-606民用建筑通信管理标准；5.ISO/IEC11801标准建筑电气设计规范；6.EM55022/ClassB级/DDINVDE0878EMC电磁干扰标准；7.EIA/TIA568B-2工业及国际商务建筑布线标准；8.建筑与建筑群综合布线系统工程设计规范GB/T50311-2007；9.智能建筑设计标准GB/T50314-2006；10.综合布线系统工程设计规范GB50311-2007；11.计算机场地技术要求GB2887；12.计算机场地安全要求GB9361-88；13.建筑物防雷设计规范GB50057-94；14.电子设备雷击保护原则GB7405-87；15.大楼通信综合布线系统YD/T926-1997；16.民用建筑电气设计规范JGJ/T1692；17.中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》。4系统安装与验收规范1.室内电话线路工程设计规范YDJ8-85；2.《建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》；3.中国电气装置安装工程施工及验收规范GBJ232.82；4.《市内电信网光...
