综合楼外脚手架施工方案VIP免费

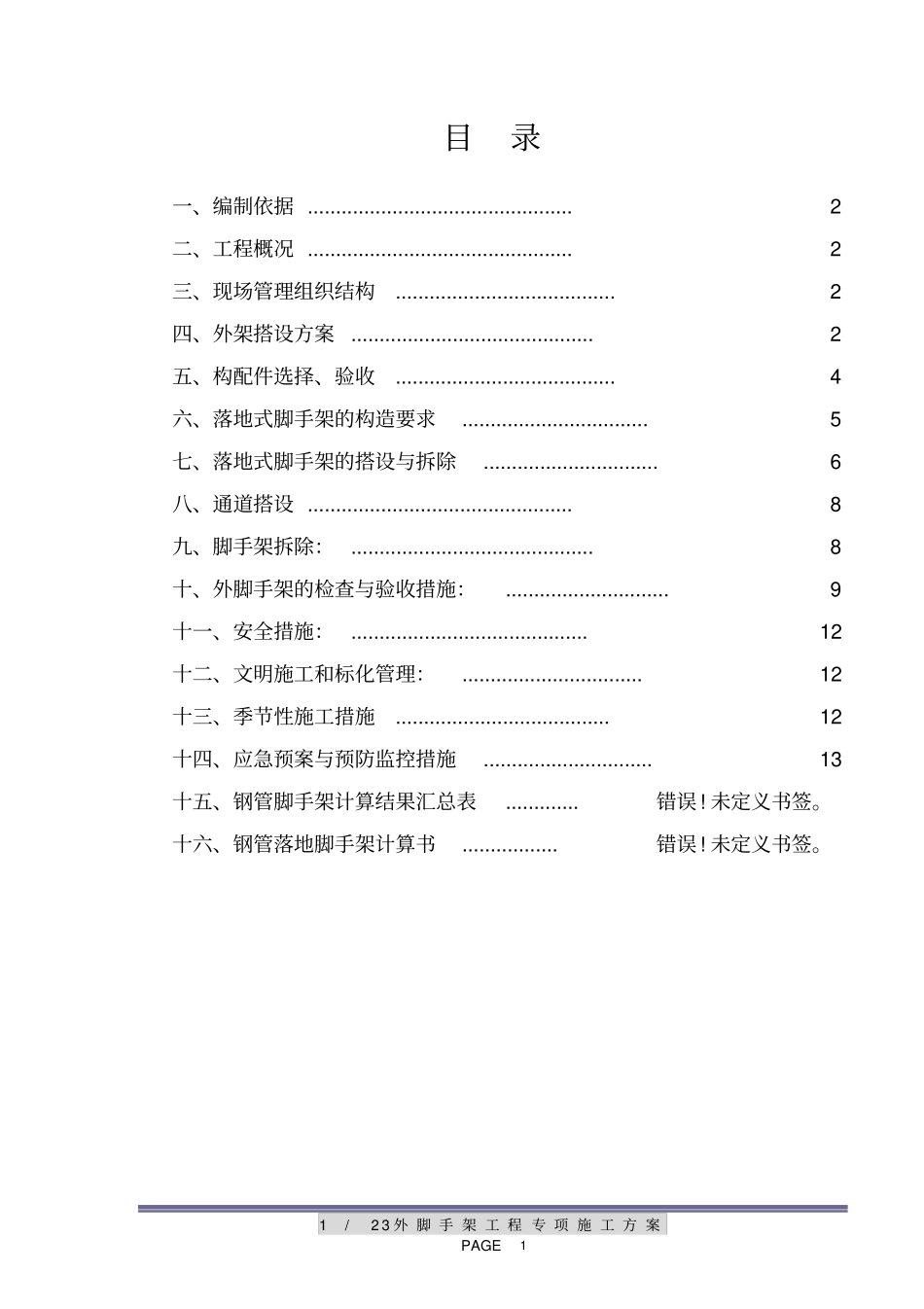

1/23外脚手架工程专项施工方案PAGE1目录一、编制依据...............................................2二、工程概况...............................................2三、现场管理组织结构.......................................2四、外架搭设方案...........................................2五、构配件选择、验收.......................................4六、落地式脚手架的构造要求.................................5七、落地式脚手架的搭设与拆除...............................6八、通道搭设...............................................8九、脚手架拆除：...........................................8十、外脚手架的检查与验收措施：.............................9十一、安全措施：..........................................12十二、文明施工和标化管理：................................12十三、季节性施工措施......................................12十四、应急预案与预防监控措施..............................13十五、钢管脚手架计算结果汇总表.............错误!未定义书签。十六、钢管落地脚手架计算书.................错误!未定义书签。2/23外脚手架工程专项施工方案PAGE2一、编制依据根据工程施工图、（JGJ59-99）《建筑施工安全检查标准》、（GB5066—2011）《混凝土结构工程施工质量验收规范》、（JGJ130-2011）《扣件式钢管脚手架安全技术规范》及其他相应规范要求进行编制。二、工程概况工程名称：标准通信网络机柜生产项目工程建设单位：宁波图腾电气技术有限公司设计单位：宁波市天一设计有限公司监理单位:宁波诚建监理咨询有限公司总包单位:浙江宏展建设集团有限公司建设地点：北仑霞浦物流园区大运河东新329国道北1#地块本工程共有三栋建筑物即1#厂房，建筑面积33364平方米，2#厂房建筑面积33350平方米，地上四层，建筑主体高度22.8米。综合楼工程建筑面积6586平方米，地上六层，建筑主体高度25.90米。采用框架结构，桩承台基础、所有外墙：240厚多孔砖砌块，内墙除注明外均为240厚多孔砖砌块。本工程抗震设防烈度区为7度，合理使用年限50年，防火设计的建筑分类为丁类。屋面防水等级为Ⅱ级，防水层后来使用年限为15年。。三、现场管理组织结构项目经理部设立项目经理、技术主管、施工员、质量员、安全员、观砌、木工翻样、钢筋翻样、材料员等岗位，管理责任落实到人。四、外架搭设方案本工程外架主要采用落地架的形式。采用落地式钢管脚手架，从回填土地坪开始搭设，搭设高度为1#、2#厂房22.8米，综合楼25.9米3/23外脚手架工程专项施工方案PAGE3钢管落地式外架主要技术参数：采用双排架，立杆横距1.2米，立杆纵距1.5米，立杆步距1.8米，内侧立杆离墙面净距0.25米，作业层脚手板或毛竹片应铺满、铺稳，离开墙面120~250mm。连墙件按照2步3跨设置，架体与建筑物刚性连接，在楼板上预埋短钢管，其中1#2#厂房在一层中间腰梁上预埋短钢管，采用水平钢管将外架立杆与预埋钢管连接。待基坑土方回填后落地架立杆基础为回填土夯实，铺碎石找平，浇捣100mmC20混凝土地坪，外侧设200*200mm排水沟。1#2#厂房部分落地架立杆基础为1层结构顶板：综合楼外架搭设高度为25.9米，层设6米双立杆。附图1：外架立面图4/23外脚手架工程专项施工方案PAGE4附图3：外架拉结节点图附图4：钢丝绳拉环结点大样图五、构配件选择、验收5/23外脚手架工程专项施工方案PAGE51、施工前对钢管扣件，脚手片等进行检查验收。合格后方能使用。同时按照不同的品种，规格型号分类堆放。2、钢管检查应符合以下规定：表面锈蚀深度应符合《建筑施工扣件式钢管脚手架安全技术规程》的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规程》的规定。3、扣件检查应符合以下规定：扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。扣件应进行防锈处理。4、钢管扣件进场后应进行抽样检测，检测合格后方可投...
