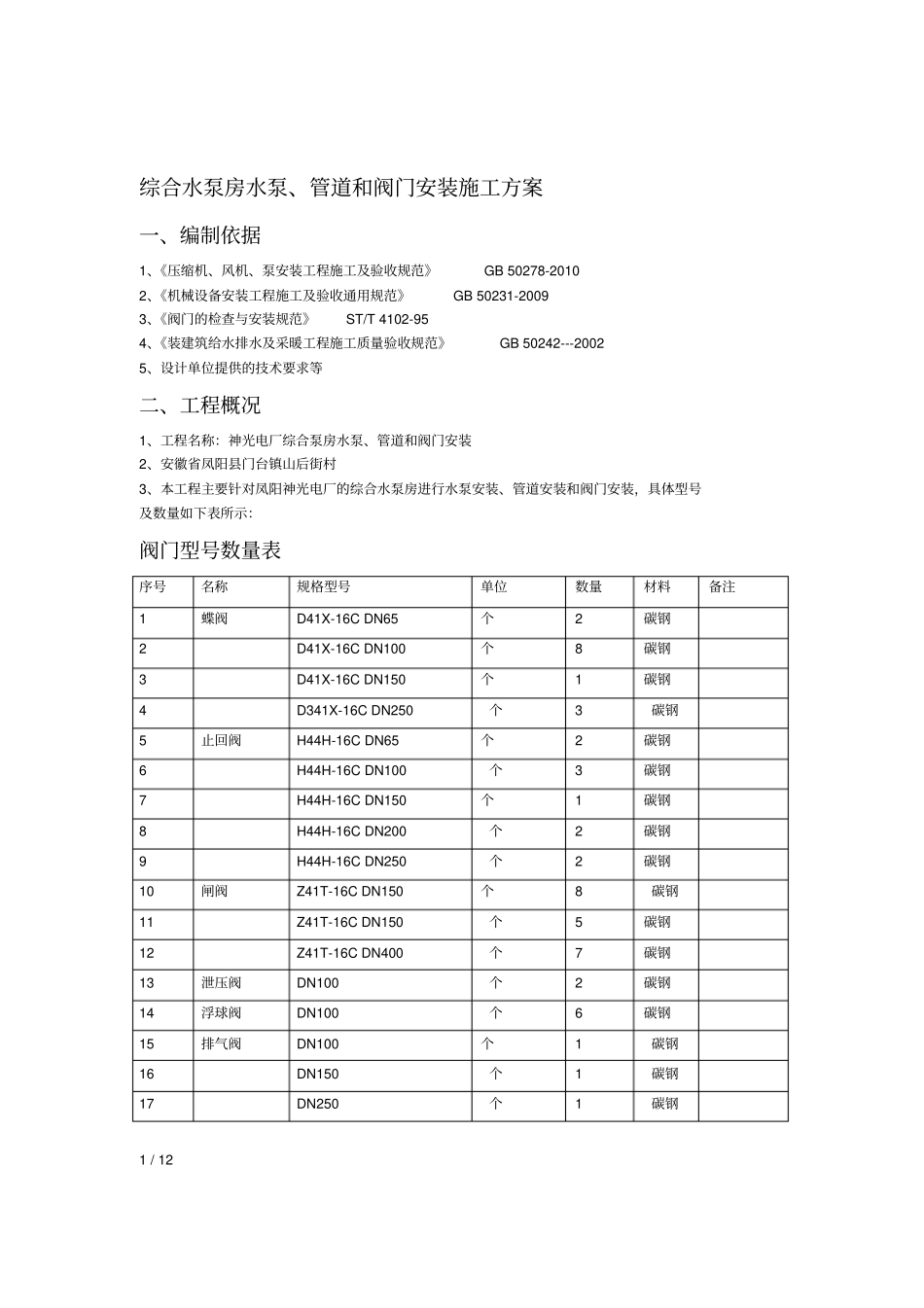

综合水泵房水泵、管道和阀门安装施工方案一、编制依据1、《压缩机、风机、泵安装工程施工及验收规范》GB50278-20102、《机械设备安装工程施工及验收通用规范》GB50231-20093、《阀门的检查与安装规范》ST/T4102-954、《装建筑给水排水及采暖工程施工质量验收规范》GB50242---20025、设计单位提供的技术要求等二、工程概况1、工程名称:神光电厂综合泵房水泵、管道和阀门安装2、安徽省凤阳县门台镇山后街村3、本工程主要针对凤阳神光电厂的综合水泵房进行水泵安装、管道安装和阀门安装,具体型号及数量如下表所示:阀门型号数量表序号名称规格型号单位数量材料备注1蝶阀D41X-16CDN65个2碳钢2D41X-16CDN100个8碳钢3D41X-16CDN150个1碳钢4D341X-16CDN250个3碳钢5止回阀H44H-16CDN65个2碳钢6H44H-16CDN100个3碳钢7H44H-16CDN150个1碳钢8H44H-16CDN200个2碳钢9H44H-16CDN250个2碳钢10闸阀Z41T-16CDN150个8碳钢11Z41T-16CDN150个5碳钢12Z41T-16CDN400个7碳钢13泄压阀DN100个2碳钢14浮球阀DN100个6碳钢15排气阀DN100个1碳钢16DN150个1碳钢17DN250个1碳钢1/12设备一览表(泵类)序号设备名称规格型号单位数量重量备注1喷淋泵XBD/SLW200-500G台2厂家配套控制柜Q=0-80L/S,H=80m控制要求见说明N=110Kw,W=2t2烧火栓泵XBD/SLW125-250A台2厂家配套控制柜Q=0-50L/S,H=60m控制要求见说明N=45Kw,W=2t3消火栓稳压设备XBD/50GDL18-15*5套1厂家配套控制柜Q=5L/S,H=75m控制要求见说明N=7.5Kw300L气压罐有效容积4喷淋稳压设备XBD/40GDL-12*8套1厂家配套控制柜Q=1.67L/S,H=96m控制要求见说明N=4Kw气压罐有效容积300L5给水增压设备SLG32-40套1厂家配套控制柜Q=10L/S,H=48m控制要求见说明SQL6OON=7.5Kw配型隔膜气压罐-0.66潜水泵JYWQ-50-10-11-1200-1.1台2厂家配套控制柜3Q=10m/h,H=11m,N=1.1Kw控制要求见图纸2/12三、施工准备1、施工技术准备(1)泵的出厂合格证明书;123)泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使4)泵的装箱清单;(2)设备安装前,技术人员必须认真阅读设备技术文件,了解泵的结构形式、操作条件等,并对每台泵的安装写出详细的技术交底。2、施工现场准备(1)泵安装前,施工现场应具备下列条件:;基础附近的地下工程基本完成,场地平整1)基础具备安装条件,23)施工用的照明、水源及电源已备齐;4)安装用的起重运输设备具备使用条件;5)备有必要的消防器材。6)泵安装前,检查泵的安装基础的尺寸、位置和标高,确认其符合要求,基础强度满2)(足安装要求后进行基础交接。)(31)需要二次灌浆的基础表面,应铲出麻面,麻点深度不小于10毫米,密度为每平方米内有30~50个点,表面不允许有油污或疏松层;2)放置垫铁处(至周边约50毫米)的基础表面应铲平,其水平度允许偏差为2毫米/米;3)螺栓孔内的碎石、泥土等杂物和积水,必须清除干净;(4)设备到货后,设备员要及时会同建设单位及监理、项目部材料设备工程师进行设备开箱检验,检验应符合以下要求,并填写设备开箱检验报告。1)按设备技术文件的规定清点泵的零件和部件,并应无缺件、损坏和锈蚀等;管口保护3/12物和堵盖应完好;核对泵的主要安装尺寸并应与工程设计相符;2)3)核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格;(5)运到现场的泵及其零部件和专用工具,要妥善保管,避免使其变形、损坏、锈蚀、错乱或丢失;(6)凡与泵配套的电气、仪表等设备及配件,应由各专业人员进行验收,妥善保管;(7)根据方案给出的机具及劳动力需求计划,作好准备,同时备好施工措施用料。四、施工技术措施1、基础验收检查泵组安装前,先对泵组砼基础进行检查,对超差的基础进行修复或采取其它措施予以处理。主要工作是检查砼基础的几何尺寸位置高程,地脚螺栓孔位置、尺寸、深度、倾斜度、基础本身质量、表面质量等,基础检查允许偏差如下表所示:序号检查项目)允许偏差(mm1基础坐标位置20±2基础平面标高-30~-203基础中心位置10±4预留地脚螺栓孔深度+500~5地脚螺栓孔、壁倾斜度102、在基础上放线,确定安装位置泵组的基础放线,按泵房工艺平面设计图纸,依据建筑物基准轴线来确定泵组的纵横向...
