缓蚀剂技术全集VIP免费

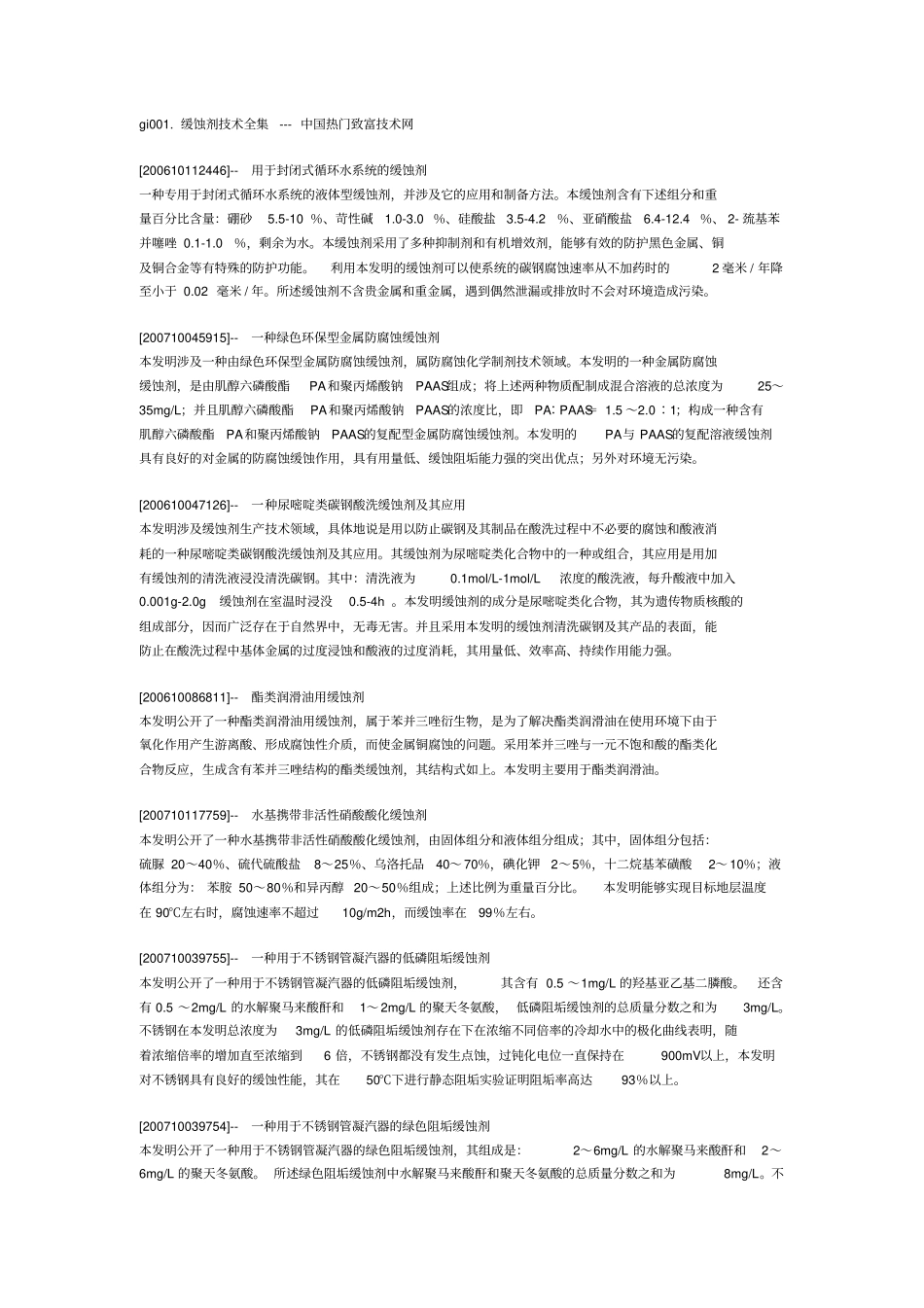

gi001.缓蚀剂技术全集---中国热门致富技术网[200610112446]--用于封闭式循环水系统的缓蚀剂一种专用于封闭式循环水系统的液体型缓蚀剂，并涉及它的应用和制备方法。本缓蚀剂含有下述组分和重量百分比含量：硼砂5.5-10％、苛性碱1.0-3.0％、硅酸盐3.5-4.2％、亚硝酸盐6.4-12.4％、2-巯基苯并噻唑0.1-1.0％，剩余为水。本缓蚀剂采用了多种抑制剂和有机增效剂，能够有效的防护黑色金属、铜及铜合金等有特殊的防护功能。利用本发明的缓蚀剂可以使系统的碳钢腐蚀速率从不加药时的2毫米/年降至小于0.02毫米/年。所述缓蚀剂不含贵金属和重金属，遇到偶然泄漏或排放时不会对环境造成污染。[200710045915]--一种绿色环保型金属防腐蚀缓蚀剂本发明涉及一种由绿色环保型金属防腐蚀缓蚀剂，属防腐蚀化学制剂技术领域。本发明的一种金属防腐蚀缓蚀剂，是由肌醇六磷酸酯PA和聚丙烯酸钠PAAS组成；将上述两种物质配制成混合溶液的总浓度为25～35mg/L；并且肌醇六磷酸酯PA和聚丙烯酸钠PAAS的浓度比，即PA∶PAAS＝1.5～2.0∶1；构成一种含有肌醇六磷酸酯PA和聚丙烯酸钠PAAS的复配型金属防腐蚀缓蚀剂。本发明的PA与PAAS的复配溶液缓蚀剂具有良好的对金属的防腐蚀缓蚀作用，具有用量低、缓蚀阻垢能力强的突出优点；另外对环境无污染。[200610047126]--一种尿嘧啶类碳钢酸洗缓蚀剂及其应用本发明涉及缓蚀剂生产技术领域，具体地说是用以防止碳钢及其制品在酸洗过程中不必要的腐蚀和酸液消耗的一种尿嘧啶类碳钢酸洗缓蚀剂及其应用。其缓蚀剂为尿嘧啶类化合物中的一种或组合，其应用是用加有缓蚀剂的清洗液浸没清洗碳钢。其中：清洗液为0.1mol/L-1mol/L浓度的酸洗液，每升酸液中加入0.001g-2.0g缓蚀剂在室温时浸没0.5-4h。本发明缓蚀剂的成分是尿嘧啶类化合物，其为遗传物质核酸的组成部分，因而广泛存在于自然界中，无毒无害。并且采用本发明的缓蚀剂清洗碳钢及其产品的表面，能防止在酸洗过程中基体金属的过度浸蚀和酸液的过度消耗，其用量低、效率高、持续作用能力强。[200610086811]--酯类润滑油用缓蚀剂本发明公开了一种酯类润滑油用缓蚀剂，属于苯并三唑衍生物，是为了解决酯类润滑油在使用环境下由于氧化作用产生游离酸、形成腐蚀性介质，而使金属铜腐蚀的问题。采用苯并三唑与一元不饱和酸的酯类化合物反应，生成含有苯并三唑结构的酯类缓蚀剂，其结构式如上。本发明主要用于酯类润滑油。[200710117759]--水基携带非活性硝酸酸化缓蚀剂本发明公开了一种水基携带非活性硝酸酸化缓蚀剂，由固体组分和液体组分组成；其中，固体组分包括：硫脲20～40％、硫代硫酸盐8～25％、乌洛托品40～70％，碘化钾2～5％，十二烷基苯磺酸2～10％；液体组分为：苯胺50～80％和异丙醇20～50％组成；上述比例为重量百分比。本发明能够实现目标地层温度在90℃左右时，腐蚀速率不超过10g/m2h，而缓蚀率在99％左右。[200710039755]--一种用于不锈钢管凝汽器的低磷阻垢缓蚀剂本发明公开了一种用于不锈钢管凝汽器的低磷阻垢缓蚀剂，其含有0.5～1mg/L的羟基亚乙基二膦酸。还含有0.5～2mg/L的水解聚马来酸酐和1～2mg/L的聚天冬氨酸，低磷阻垢缓蚀剂的总质量分数之和为3mg/L。不锈钢在本发明总浓度为3mg/L的低磷阻垢缓蚀剂存在下在浓缩不同倍率的冷却水中的极化曲线表明，随着浓缩倍率的增加直至浓缩到6倍，不锈钢都没有发生点蚀，过钝化电位一直保持在900mV以上，本发明对不锈钢具有良好的缓蚀性能，其在50℃下进行静态阻垢实验证明阻垢率高达93％以上。[200710039754]--一种用于不锈钢管凝汽器的绿色阻垢缓蚀剂本发明公开了一种用于不锈钢管凝汽器的绿色阻垢缓蚀剂，其组成是：2～6mg/L的水解聚马来酸酐和2～6mg/L的聚天冬氨酸。所述绿色阻垢缓蚀剂中水解聚马来酸酐和聚天冬氨酸的总质量分数之和为8mg/L。不锈钢在本发明总浓度为8mg/L的绿色阻垢缓蚀剂存在下在浓缩不同倍率的冷却水中的极化曲线表明，随着浓缩倍率的增加直至浓缩到6倍，不锈钢都没有发生点蚀，过钝化电位一直保持在800mV以上，本发明对不锈钢具有良好的缓蚀性能，其在50℃下进行静态阻垢实验证明阻垢率达94％以上。[200710019532]--一种用于氨基酸基酸性气体...
