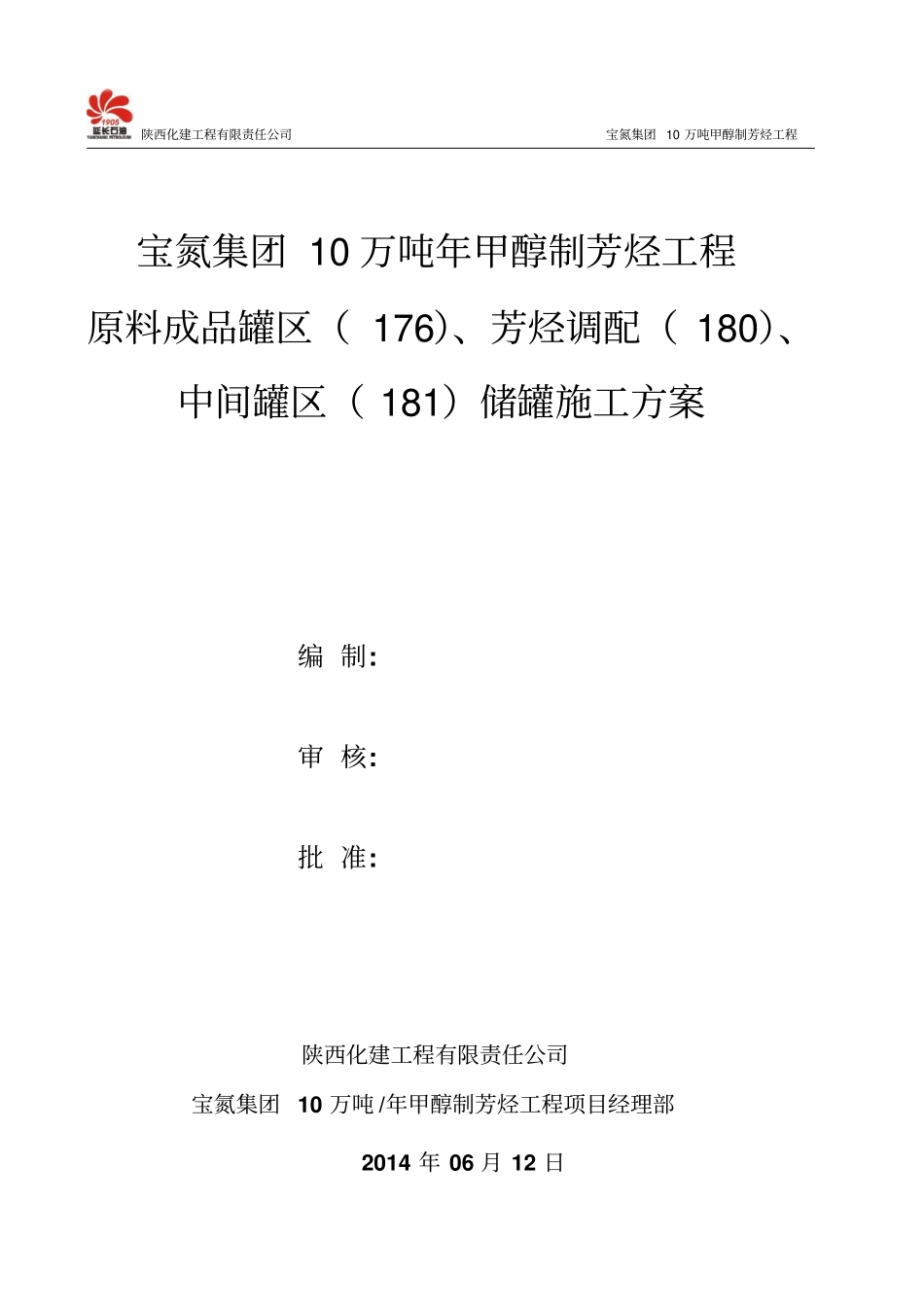

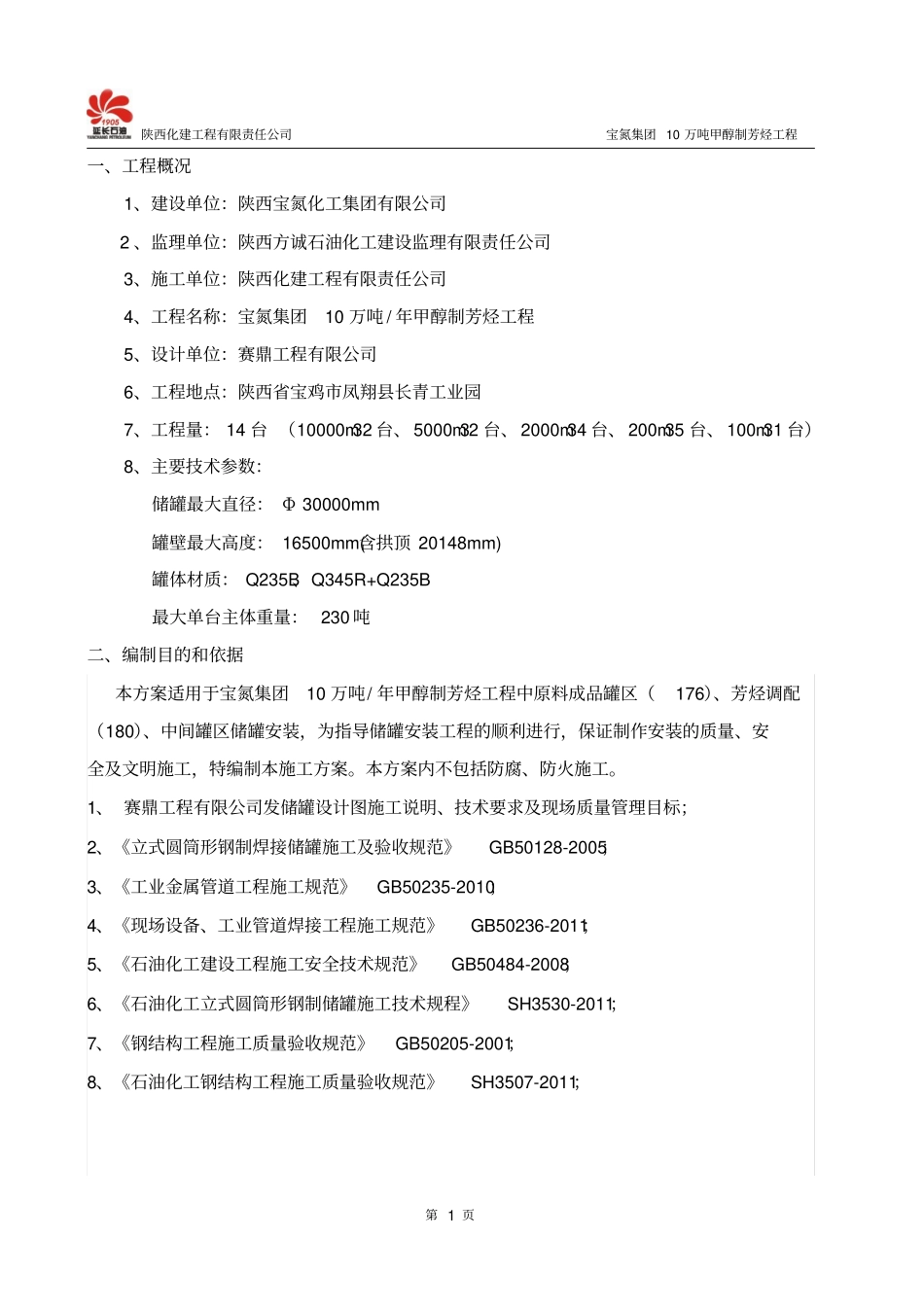

陕西化建工程有限责任公司宝氮集团10万吨甲醇制芳烃工程宝氮集团10万吨年甲醇制芳烃工程原料成品罐区（176）、芳烃调配（180）、中间罐区（181）储罐施工方案编制:审核:批准:陕西化建工程有限责任公司宝氮集团10万吨/年甲醇制芳烃工程项目经理部2014年06月12日陕西化建工程有限责任公司宝氮集团10万吨/年甲醇制芳烃工程目录一、工程概况1二、编制目的和依据1三、施工总体程序2四、材料验收3五、施工准备3六、基础验收3七、储罐预制4八、储罐组装7九、储罐焊接和修补13十、储罐形状、几何尺寸检查及检测16十一、质量保证措施17十二、HSE安全技术措施22十三、JHA危害辩识与危险评价结果一览表26十四、劳动力计划安排30十五、工程形象进度31十六、主要机具31十七、主要计量器具32十八、主要施工措施用料33十九、施工平面布置图、进度计划表、排版图34陕西化建工程有限责任公司宝氮集团10万吨甲醇制芳烃工程第1页一、工程概况1、建设单位：陕西宝氮化工集团有限公司2、监理单位：陕西方诚石油化工建设监理有限责任公司3、施工单位：陕西化建工程有限责任公司4、工程名称：宝氮集团10万吨/年甲醇制芳烃工程5、设计单位：赛鼎工程有限公司6、工程地点：陕西省宝鸡市凤翔县长青工业园7、工程量：14台（10000m32台、5000m32台、2000m34台、200m35台、100m31台）8、主要技术参数：储罐最大直径：Φ30000mm罐壁最大高度：16500mm(含拱顶20148mm)罐体材质：Q235B、Q345R+Q235B最大单台主体重量：230吨二、编制目的和依据本方案适用于宝氮集团10万吨/年甲醇制芳烃工程中原料成品罐区（176）、芳烃调配（180）、中间罐区储罐安装，为指导储罐安装工程的顺利进行，保证制作安装的质量、安全及文明施工，特编制本施工方案。本方案内不包括防腐、防火施工。1、赛鼎工程有限公司发储罐设计图施工说明、技术要求及现场质量管理目标；2、《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005；3、《工业金属管道工程施工规范》GB50235-2010；4、《现场设备、工业管道焊接工程施工规范》GB50236-2011；5、《石油化工建设工程施工安全技术规范》GB50484-2008；6、《石油化工立式圆筒形钢制储罐施工技术规程》SH3530-2011；7、《钢结构工程施工质量验收规范》GB50205-2001；8、《石油化工钢结构工程施工质量验收规范》SH3507-2011；陕西化建工程有限责任公司宝氮集团10万吨/年甲醇制芳烃工程第2页三、施工总体程序施工准备材料验收基础验收工艺评定罐底放线罐顶板下料中幅板铺设罐顶板预制弓形边缘板铺设拱顶临时支架制作罐底焊接无损检测拱顶临时支架安装罐底板真空试漏壁板预制拱顶瓜皮板安装第九圈壁板安装调整、检查底圈壁板圆度、水平度、垂直度第八圈壁板安装抗风圈、加强圈、劳动保护安装第七至一圈壁板安装壁板无损检测同时进行壁板与底板大角缝焊接导向管等附件安装充水试验沉降观测防腐交工验收储罐施工工艺流程图陕西化建工程有限责任公司宝氮集团10万吨/年甲醇制芳烃工程第3页四、材料检验1、现场制作所用钢板、配件、钢管、紧固件等构成工程实体材料，应具有质量合格证明书，合格方可使用。2、焊接材料（焊条、焊丝）应具有质量合格证明书。其合格证检测内容和结果应符合相应国家标准规定，合格方可使用。3、钢板表面锈蚀、薄量、划痕深度与钢板实际负偏差之和，应符合GB3274-2007、GB/T709—2006的国家标准规定。存放过程中，应防止钢板产生变形，严禁用带棱角的物件下垫。4、小型接管、法兰、人孔、手孔、紧固件等配件，均在专业加工厂加工，成品交付现场使用，配件交付时应具有产品质量合格证。五、施工准备1、根据设备制作图纸、规范和工程实施计划，编写施工方案、材料计划，进行施工前的准备。2、搭设好临时钢平台100㎡的3台，并根据方案要求制作安装卡具和器具，所有计量器具应全部调校合格并在有效期内。3、组织施工作业人员认真熟悉图样，进行详细的技术交底，了解施工方法和图纸技术要求。六、基础验收底板铺设前，应先会同有关部门对罐基础整体几何尺寸、表面标高、坡度等进行验收。1、基础中心标高允许偏差为±20mm。2、支撑罐壁的基础表面，环梁基础每10m弧长内任意两点的高...
