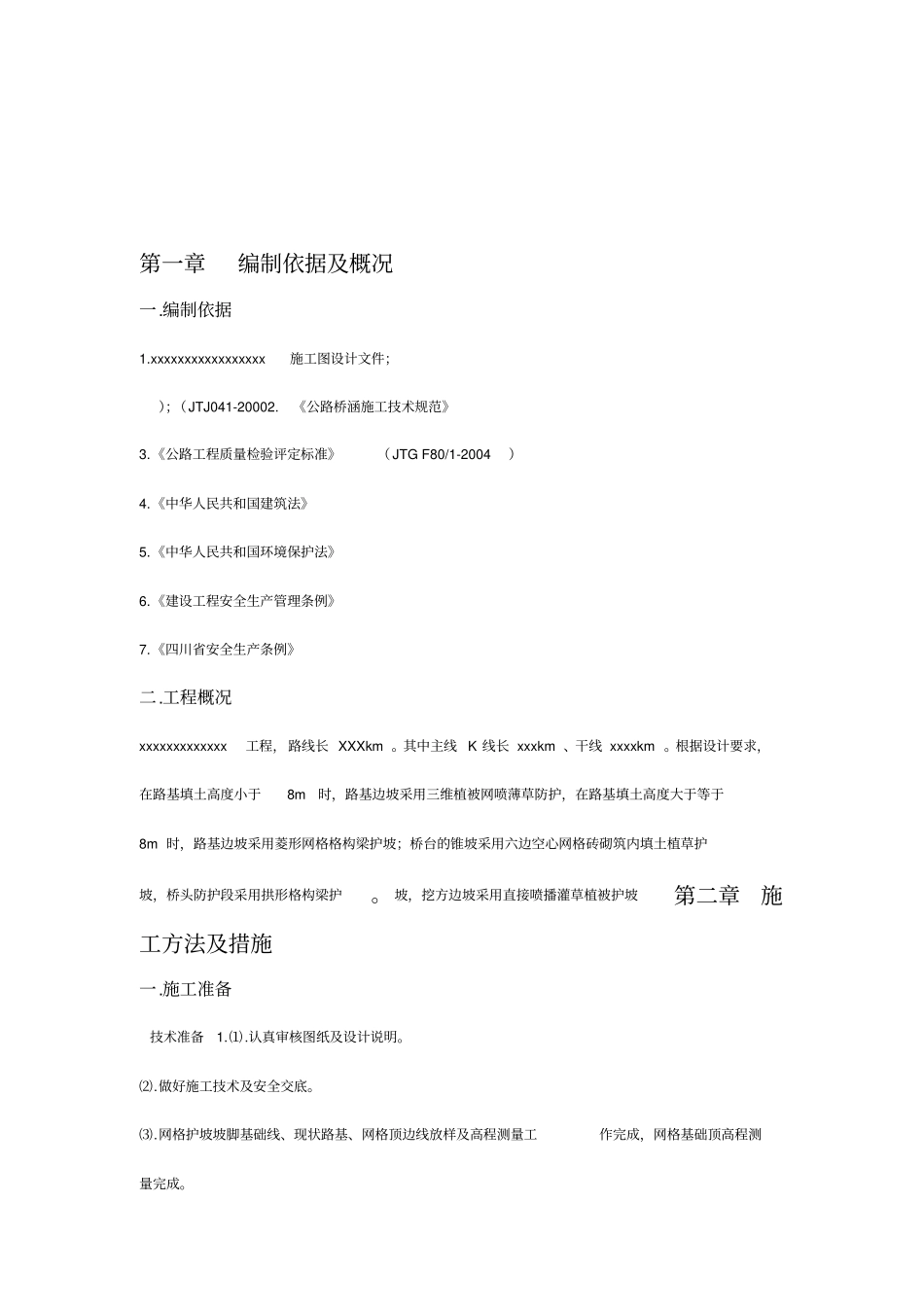

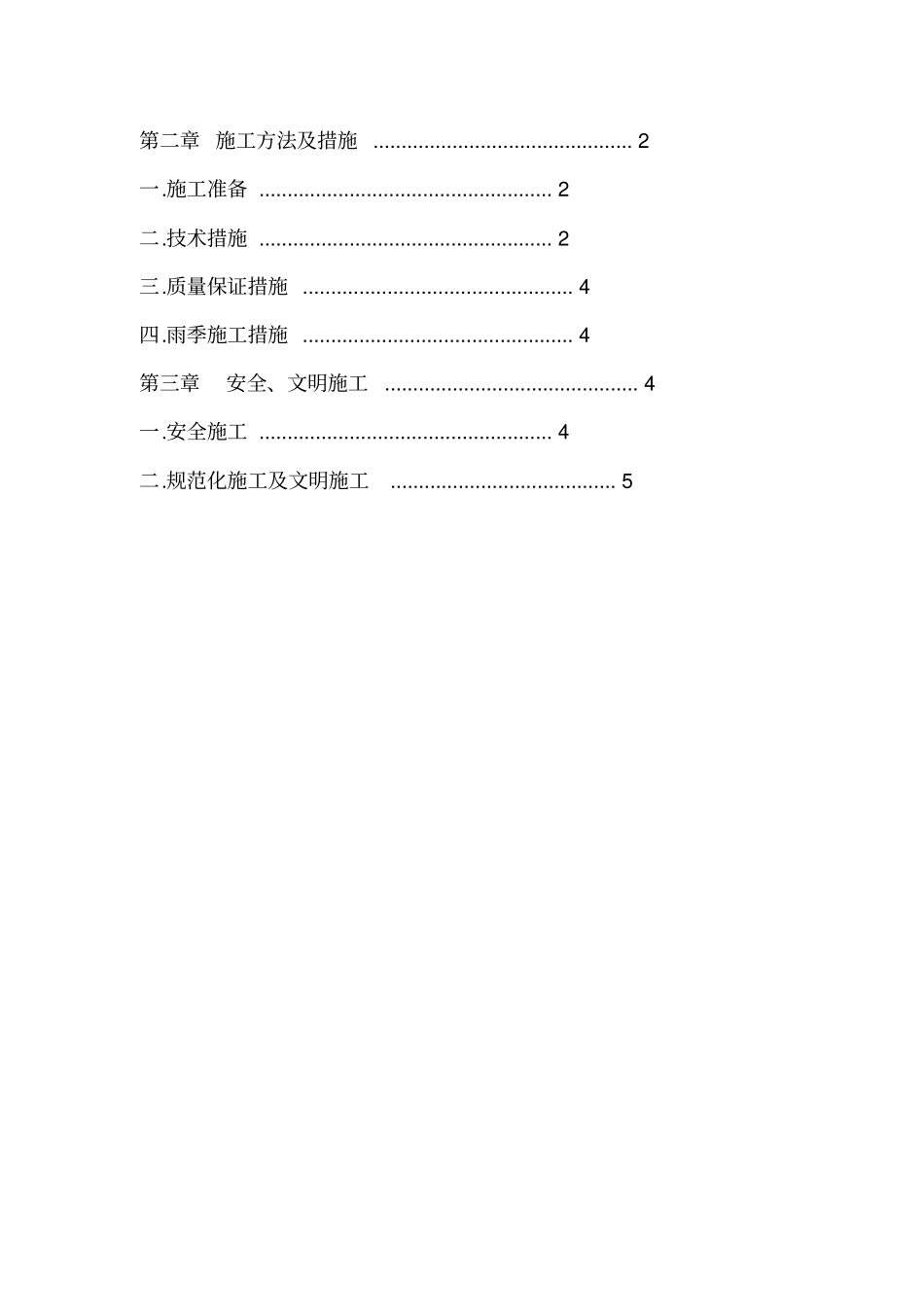

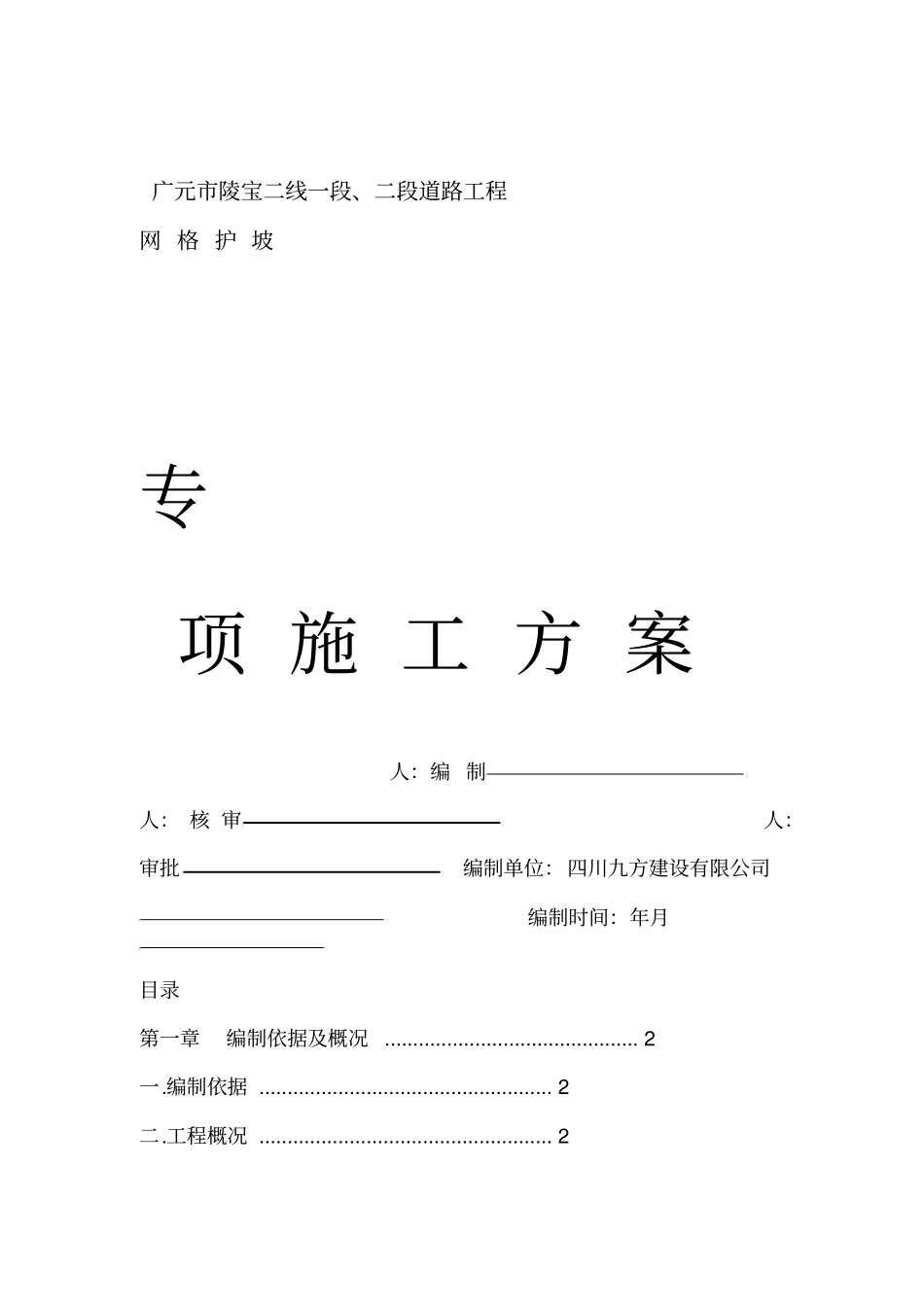

广元市陵宝二线一段、二段道路工程网格护坡专项施工方案人：编制人：核审人：审批编制单位：四川九方建设有限公司编制时间：年月目录第一章编制依据及概况.............................................2一.编制依据....................................................2二.工程概况....................................................2第二章施工方法及措施..............................................2一.施工准备....................................................2二.技术措施....................................................2三.质量保证措施................................................4四.雨季施工措施................................................4第三章安全、文明施工.............................................4一.安全施工....................................................4二.规范化施工及文明施工........................................5第一章编制依据及概况一.编制依据1.xxxxxxxxxxxxxxxxx施工图设计文件；）；（JTJ041-20002.《公路桥涵施工技术规范》3.《公路工程质量检验评定标准》（JTGF80/1-2004）4.《中华人民共和国建筑法》5.《中华人民共和国环境保护法》6.《建设工程安全生产管理条例》7.《四川省安全生产条例》二.工程概况xxxxxxxxxxxxx工程，路线长XXXkm。其中主线K线长xxxkm、干线xxxxkm。根据设计要求，在路基填土高度小于8m时，路基边坡采用三维植被网喷薄草防护，在路基填土高度大于等于8m时，路基边坡采用菱形网格格构梁护坡；桥台的锥坡采用六边空心网格砖砌筑内填土植草护坡，桥头防护段采用拱形格构梁护。坡，挖方边坡采用直接喷播灌草植被护坡第二章施工方法及措施一.施工准备技术准备1.⑴.认真审核图纸及设计说明。⑵.做好施工技术及安全交底。⑶.网格护坡坡脚基础线、现状路基、网格顶边线放样及高程测量工作完成，网格基础顶高程测量完成。⑷.路缘石及急流槽、流水踏步放样。2.测量设备⑴.可编程计算器、对讲机、红蓝铅笔、油漆、绘图铅笔。⑵.全站仪、水准仪、钢尺经过有资质的计量检测部门检定合格。3.材料准备网格护坡、路缘石、急流槽、流水踏步施工所用各种预制构件已经进场、标准试验审批合格。现浇混凝土配合比审批合格。4.设备准备机械设备提前进场，保证施工正常运转。二.技术措施1.网格护坡施工工艺流程施工准备→测量放样→管线探查→基础开挖→支立基础模板→坡脚基础砼浇筑→修整边坡→网格梁浇筑（网格铺设）→回填种植土→质量检查2.施工方法⑴.网格坡脚基础开槽测量放样完成经监理工程师验收通过，并探明施工区域无地下管线后方可进行开槽施工。开槽施工严格按设计、规范进行，严格控制开槽深度并夯实。⑵.坡脚基础模板支立基础模板采用木胶板按设计尺寸进行拼装。模板线形在曲线段时每5米放一控制点挂线施工，保证线形顺畅，符合施工要求。⑶.坡脚基础砼浇筑坡脚基础砼浇筑采用C20混凝土，施工时选用30振捣棒振捣密实，顶面用光抹压光。．⑷.修整边坡待基础砼达设计强度后进行边坡修整，测量挂线后用人工进行削坡，局部比较厚的地方用挖掘机进行施工，不得超挖，施工过程中预留10cm厚人工进行修整，保证坡面压实度符合设计要求，用自制坡度尺进行坡度控制，保证成型坡度符合设计要求。⑸.网格护砌施工过程中直线段每10米挂两条横向固定标线、曲线段每5米挂两条横向固定标线，坡脚纵向挂两条活动线进行坡度及平整度控制，先在两个急流槽之间从底部进行整体护砌，2-4层后再分段拉线施工。⑹.网格护砌的稳定性为了保证网格整体的稳定性，集成网格必须与基础紧贴，护砌到现状路床面停止施工，待路肩施工中上坡角与网格紧贴后，向下继续网格护砌与路床面的网格相接，把两次护砌产生的楔形块留在中间。⑺.网格与急流槽顺接为了保证急流槽与网格紧贴，网格施工前应先排实物大样，网格一端紧贴急流槽，另一端如果没有紧贴急流槽，可将急流槽位置适当垂直坡面移动，使网格与急流槽紧贴，保证此处密实。⑻.网格铺砌完成，统一铺砌路基边缘石。路肩边缘石底部使用素土夯实成形，挂线码放...
