边坡处理施工方案(锚杆)VIP免费

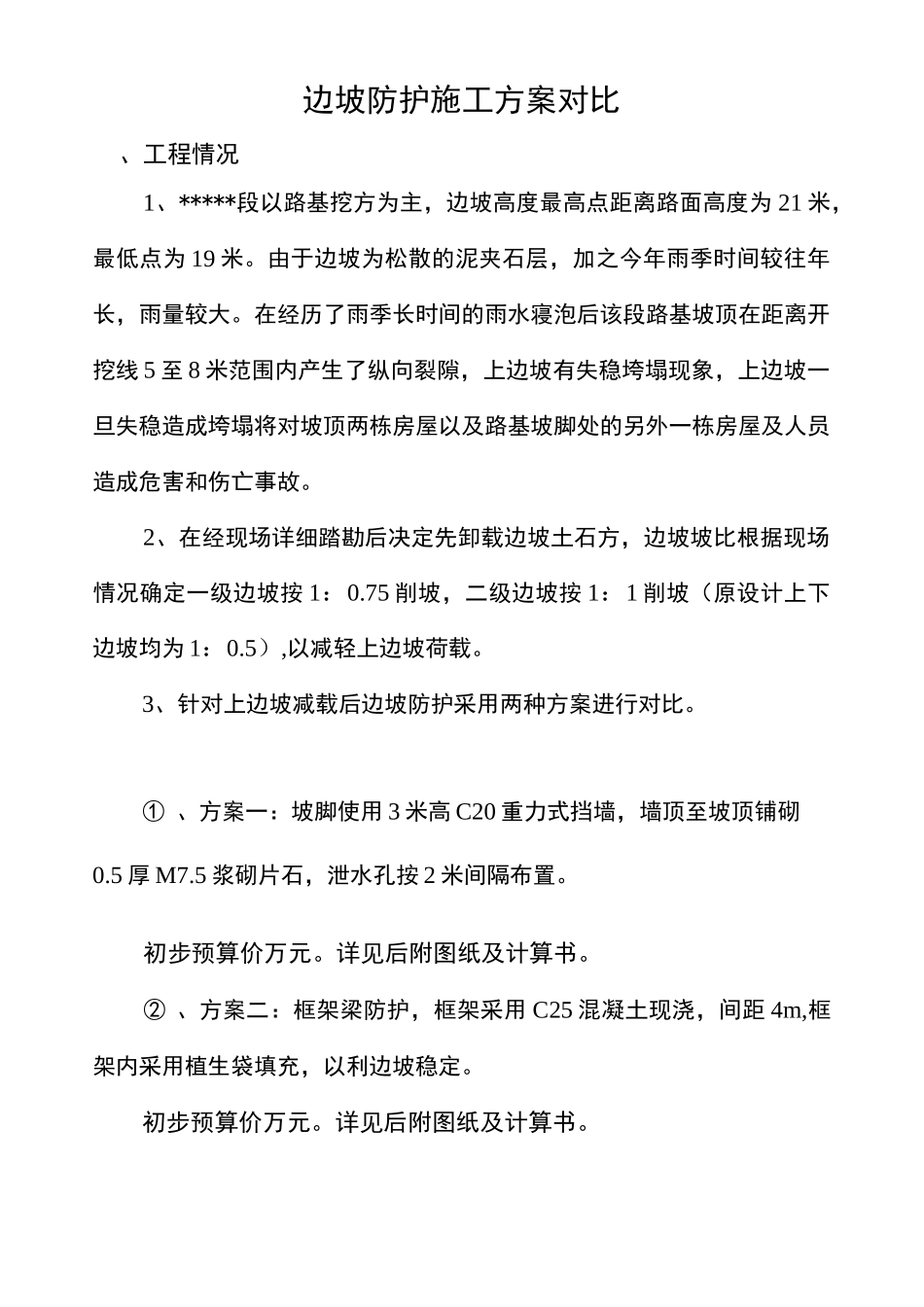

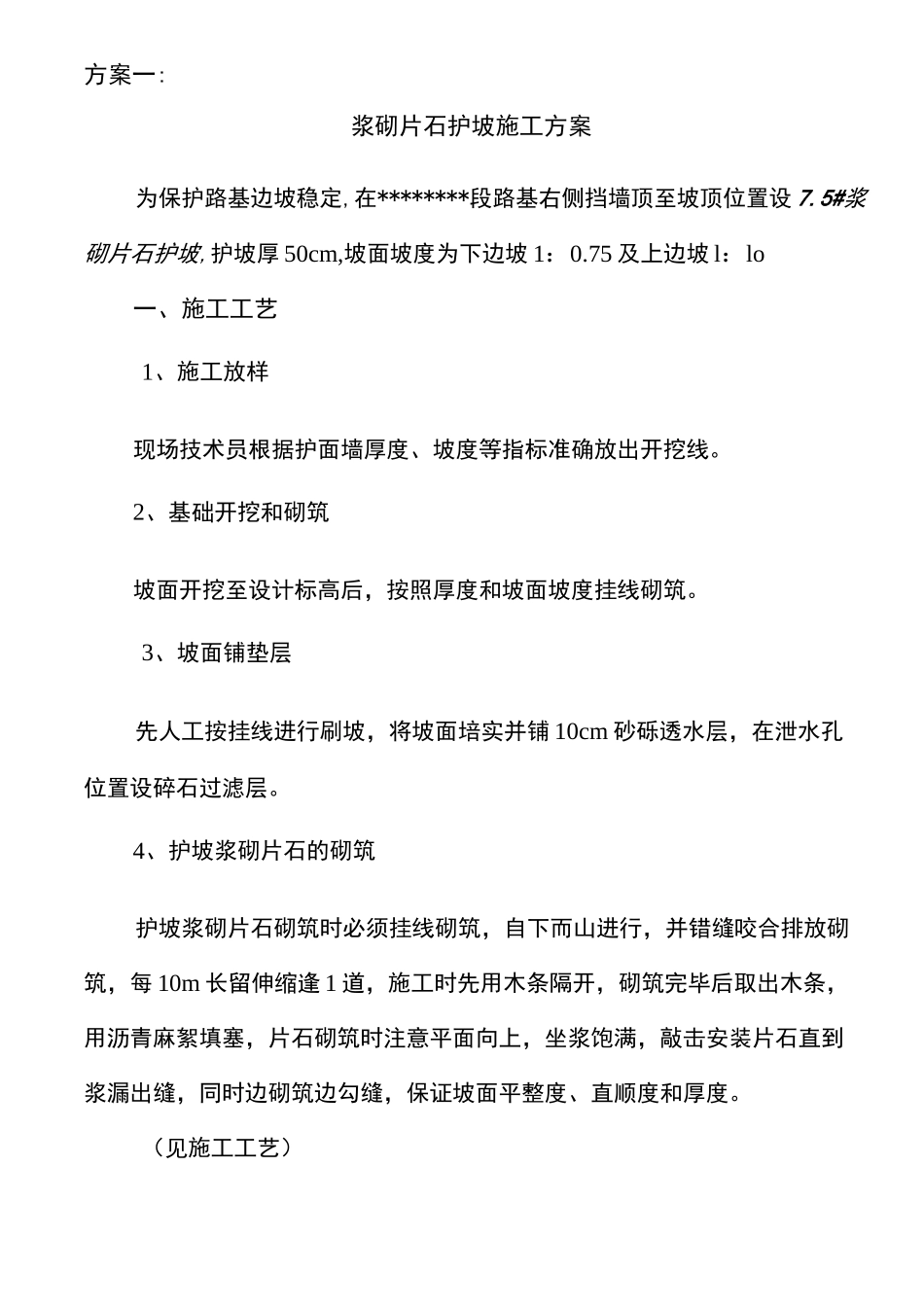

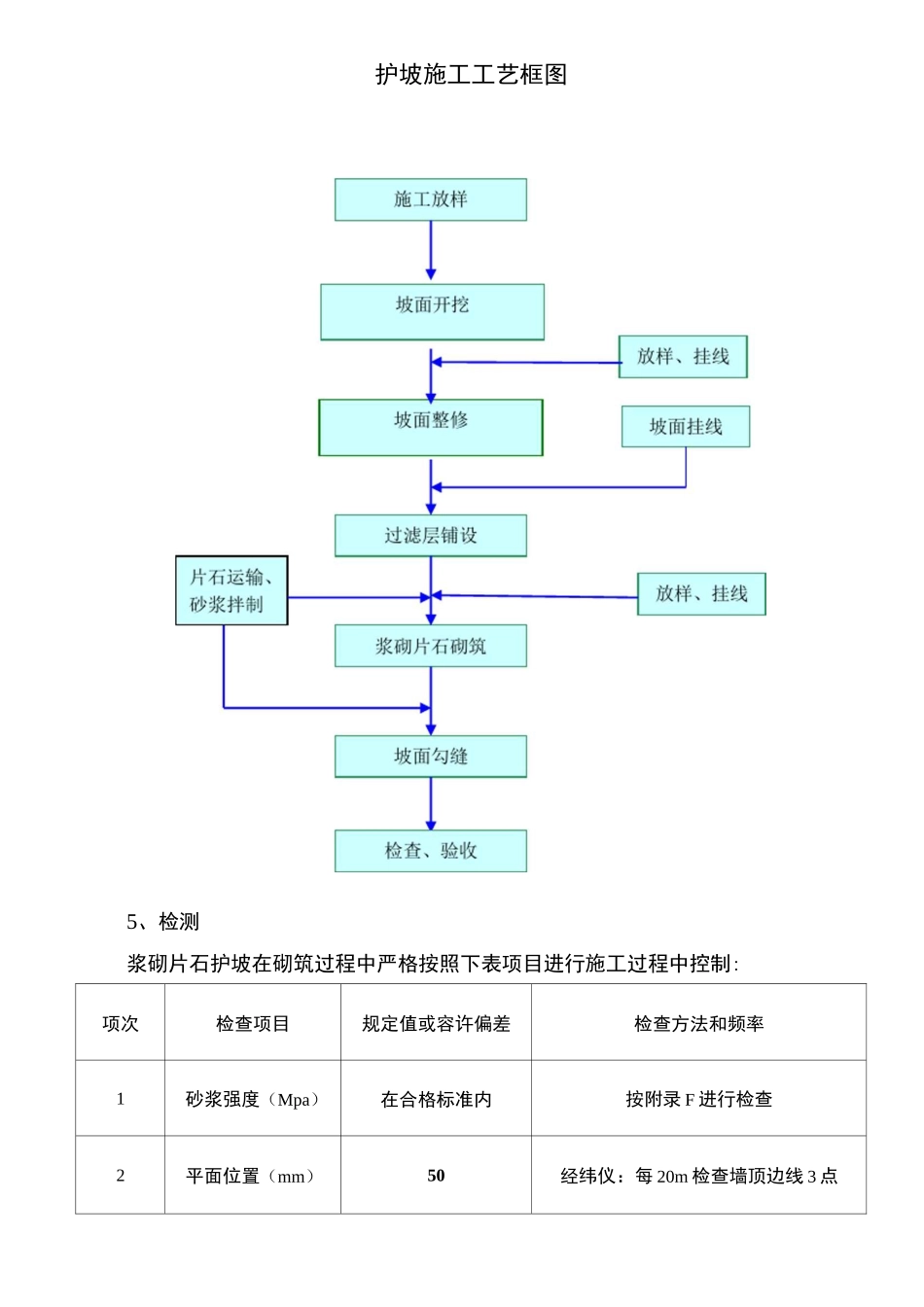

边坡防护施工方案对比、工程情况1、*****段以路基挖方为主，边坡高度最高点距离路面高度为21米，最低点为19米。由于边坡为松散的泥夹石层，加之今年雨季时间较往年长，雨量较大。在经历了雨季长时间的雨水寝泡后该段路基坡顶在距离开挖线5至8米范围内产生了纵向裂隙，上边坡有失稳垮塌现象，上边坡一旦失稳造成垮塌将对坡顶两栋房屋以及路基坡脚处的另外一栋房屋及人员造成危害和伤亡事故。2、在经现场详细踏勘后决定先卸载边坡土石方，边坡坡比根据现场情况确定一级边坡按1：0.75削坡，二级边坡按1：1削坡（原设计上下边坡均为1：0.5）,以减轻上边坡荷载。3、针对上边坡减载后边坡防护采用两种方案进行对比。①、方案一：坡脚使用3米高C20重力式挡墙，墙顶至坡顶铺砌0.5厚M7.5浆砌片石，泄水孔按2米间隔布置。初步预算价万元。详见后附图纸及计算书。②、方案二：框架梁防护，框架采用C25混凝土现浇，间距4m,框架内采用植生袋填充，以利边坡稳定。初步预算价万元。详见后附图纸及计算书。方案一:浆砌片石护坡施工方案为保护路基边坡稳定,在********段路基右侧挡墙顶至坡顶位置设7.5#浆砌片石护坡,护坡厚50cm,坡面坡度为下边坡1：0.75及上边坡l：lo一、施工工艺1、施工放样现场技术员根据护面墙厚度、坡度等指标准确放出开挖线。2、基础开挖和砌筑坡面开挖至设计标高后，按照厚度和坡面坡度挂线砌筑。3、坡面铺垫层先人工按挂线进行刷坡，将坡面培实并铺10cm砂砾透水层，在泄水孔位置设碎石过滤层。4、护坡浆砌片石的砌筑护坡浆砌片石砌筑时必须挂线砌筑，自下而山进行，并错缝咬合排放砌筑，每10m长留伸缩逢1道，施工时先用木条隔开，砌筑完毕后取出木条，用沥青麻絮填塞，片石砌筑时注意平面向上，坐浆饱满，敲击安装片石直到浆漏出缝，同时边砌筑边勾缝，保证坡面平整度、直顺度和厚度。（见施工工艺）护坡施工工艺框图5、检测浆砌片石护坡在砌筑过程中严格按照下表项目进行施工过程中控制:项次检查项目规定值或容许偏差检查方法和频率1砂浆强度（Mpa）在合格标准内按附录F进行检查2平面位置（mm）50经纬仪：每20m检查墙顶边线3点3顶面高程（mm）+20水准仪：每20m检查1点4坡度（%）0.5吊垂线：每20m检查2点5断面尺寸（mm）不小于设计值尺量：每20m量2断面6底面高程（mm）+50水准仪：每20m检查1点7表面平整度（nun）片石202m直尺：每20m检查2处，每处检查墙长和竖直两个方向块石30料石10二、注意事项1、进场片石必须符规范要求，对不合格的风化石坚决清除。2、砂浆所用砂、水泥的质量必须符合规范要求，砂浆的拌和严格按照施工配合比执行。3、浆砌时必须错缝、挤紧，坐浆必须饱满密实，不得有空洞现象；砌体表面平整、砌缝完好、无开裂现象、勾缝平顺，无脱落现象。4、伸缩缝、泄水孔位置和数量必须符合设计要求。方案二框格梁施工方案一、框格梁施工准备1、框格梁施工前，应将基底、坡面表面风化、松软土石清除；2、混凝土各组成材料（水泥、钢筋、砂、碎石）、钢筋等材料进场后必须经试验，试验符合施工规范要求并经过监理同意方可使用；3、框格梁施工前，应在坡顶上方和下部做好排、截水及防渗设施。二、人员安排我单位选用有多年施工和管理经验的施工和管理人员负责框架梁施工，现场主管工程师1人，测量人员2人，试验人员1人。三、机械配置我单位配备了充足的施工机械以满足施工的需要。四、框格梁施工1、测量放线测量组需对边坡按设计坡率进行放样，并用横纵交叉广线拉直，以便确定边坡修整的情况，且测量组需做好书面和现场的技术交底工作。2、电力设备布置架设好电力主线路（布线按现场具体情况确定），在施工周围布置适当数量的碘餌灯，保证夜班能正常进行。3、搭设脚手架脚手架搭设前必须先对现有边坡的稳定情况进行观察，确定安全后再搭设脚手架。脚手架采用4>50mm钢管搭设，支架立柱应置于坚硬稳定的岩石上，不得置于浮渣上；立柱间距1.5mo架子宽度1.2〜1.5m；横杆高度1.8m,以满足施工操作；并应设置安全栏杆以应付突然出现的情况。搭设管扣要牢固和稳定，钢架与壁面之间必须楔紧,相邻钢架之间应连接牢靠，以确保施工安全。脚手架搭设完成后，应根据施工需要在脚手架...
