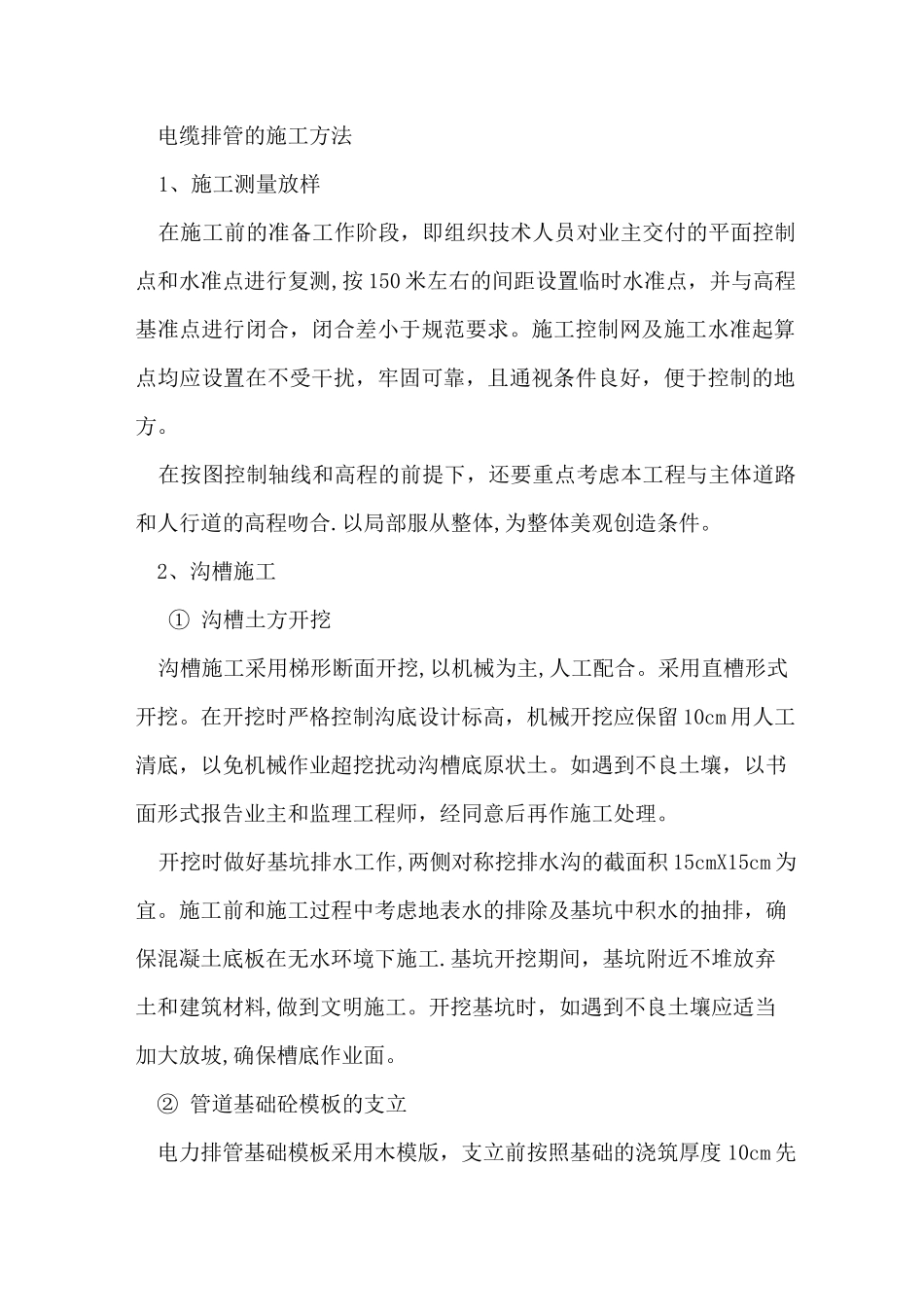

电缆排管的施工方法1、施工测量放样在施工前的准备工作阶段，即组织技术人员对业主交付的平面控制点和水准点进行复测,按150米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差小于规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，且通视条件良好，便于控制的地方。在按图控制轴线和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合.以局部服从整体,为整体美观创造条件。2、沟槽施工①沟槽土方开挖沟槽施工采用梯形断面开挖,以机械为主,人工配合。采用直槽形式开挖。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。开挖时做好基坑排水工作,两侧对称挖排水沟的截面积15cmX15cm为宜。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工.基坑开挖期间，基坑附近不堆放弃土和建筑材料,做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡,确保槽底作业面。②管道基础砼模板的支立电力排管基础模板采用木模版，支立前按照基础的浇筑厚度10cm先拼装好，拼装高度略大于混凝土浇筑高度，接缝有防止漏浆措施。支模时面板对准给定的基础边线垂直竖立，内外打钉撑牢，内侧打钢纤固定，配合浇筑进行拼装，注意处理好拼缝以防漏浆，并在面板内侧弹线控制砼浇筑高度.用流动性大的砼浇筑180度管座时,第一次支撑模板高度不超过管座的1/2，于下层浇筑后,再支上层模版，并于下层砼失去流动性后浇上层砼避免不分层产生漂管。3、垫层浇筑验槽合格后，应及时浇平基砼，减少地基扰动的可能，同时严格控制平基底面高程，不能高于设计高程，低于设计高程不超过10mm，平基砼终凝前不得泡水，应进行养护.4、电缆排管的铺设平基砼达到设计规定强度后，方可进行管道安装。①准备工作：先验收管材质量,对于有裂痕、破损现象的管材予以退回，不宜使用；安装前应将管内外清扫干净。在一个井段内应挑选管壁厚度一致的管子予以安装；在一井段两头，根据管道中心桩，钉好两侧边线铁纤，其距管中距离等于管外径的1/2加上一个常数（小于50mm为宜）；验收平基合格后，方可进行下管.②下管及稳管:控制安装管的中线位置。用尺量取管外皮距边线的距离，与自己选定的常数对比，不超过允许偏差时为正确；控制管道的管内底高程，用水准仪测量；调整管道中心及高程时，必须将管枕垫稳卡牢，然后才可以安管；每个标准导管配置管枕3付;管枕间距平均分，管枕距接头处1米，管枕连接采用燕尾销,导管连接采用承接式接头；铺设两层以上排管,上下接头应错开，间距不小于1.5，多层依次方法错位，防止断裂;遇工井处安装需要断截短管时,其破茬不得朝向检查井内;采用砼管座基础时，管节中心、高程复测合格后,应及时浇筑包管，应及时用麻袋球将管内的多余灰浆拉掉。③砼包管：管道安装调整后即可进行砼包管，砼浇筑。浇筑前排管冲洗干净;先行填捣密实；砼浇筑时，应两侧同时进行,防止将管子挤偏；分层排管、砼包管；采用C25素砼包管。在混凝土底板上平铺10cm厚的中砂垫层，再铺设电缆排管，并在管沟管间空隙填砂，用木棒捣实，使砂在管外壁形成圆弧状管床.排管的铺设，每段的接头要错开布置，保证连接严密，不得有砂粒渗入。管群铺设好后，每孔内穿入8＃铁丝一根，以便今后穿线。依照施工要求进行逐层排管的铺设，待最上层排管铺设完后，再铺10cm厚的中砂垫层。最后采用灌水的方法将砂进一步沉降，使砂与电缆排管形成密实的整体。5、土方回填电缆排管铺设完工后,进行土方回填,以机械为主,人工配合。分层回填，每层厚度为15cm,并进行夯实.回填的高度与主体道路路面高程吻合.余土用自卸汽车运至余土弃置场。工井及手孔井的施工方法1、浇筑工井基础施工要点清淤和验槽合格后,应及时浇筑基础砼，严禁带水浇筑砼，同时减少地基扰动。应严格控制基础顶面高程，不能高于设计高程，低于设计高程不超过10mm。基础砼终凝前不得泡水，应及时进行养护.2、墙体砌筑电缆检查井墙体采用MU10灰砂砖，M7。5水泥砂浆砌筑，内壁原浆勾缝。为了保...
