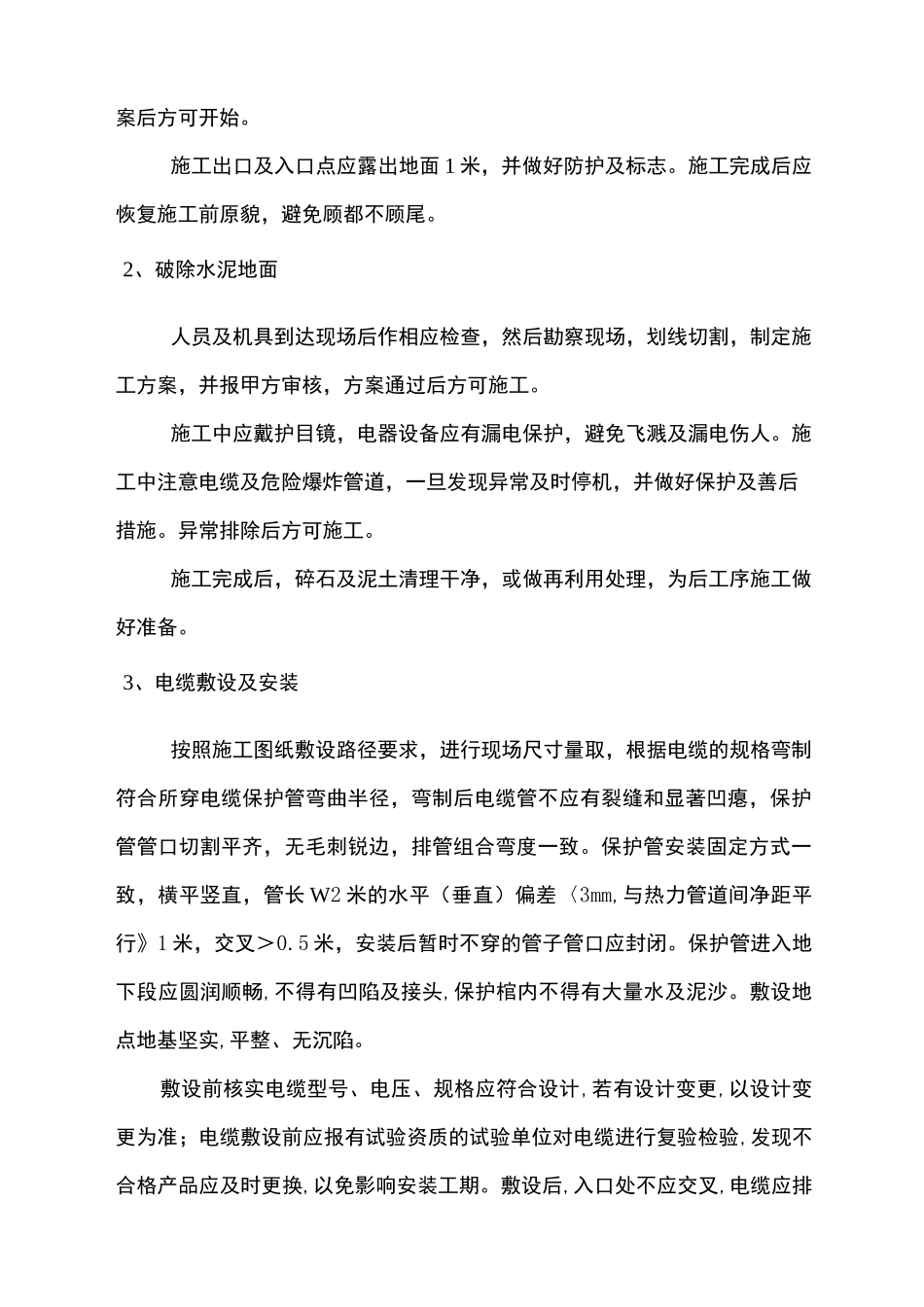

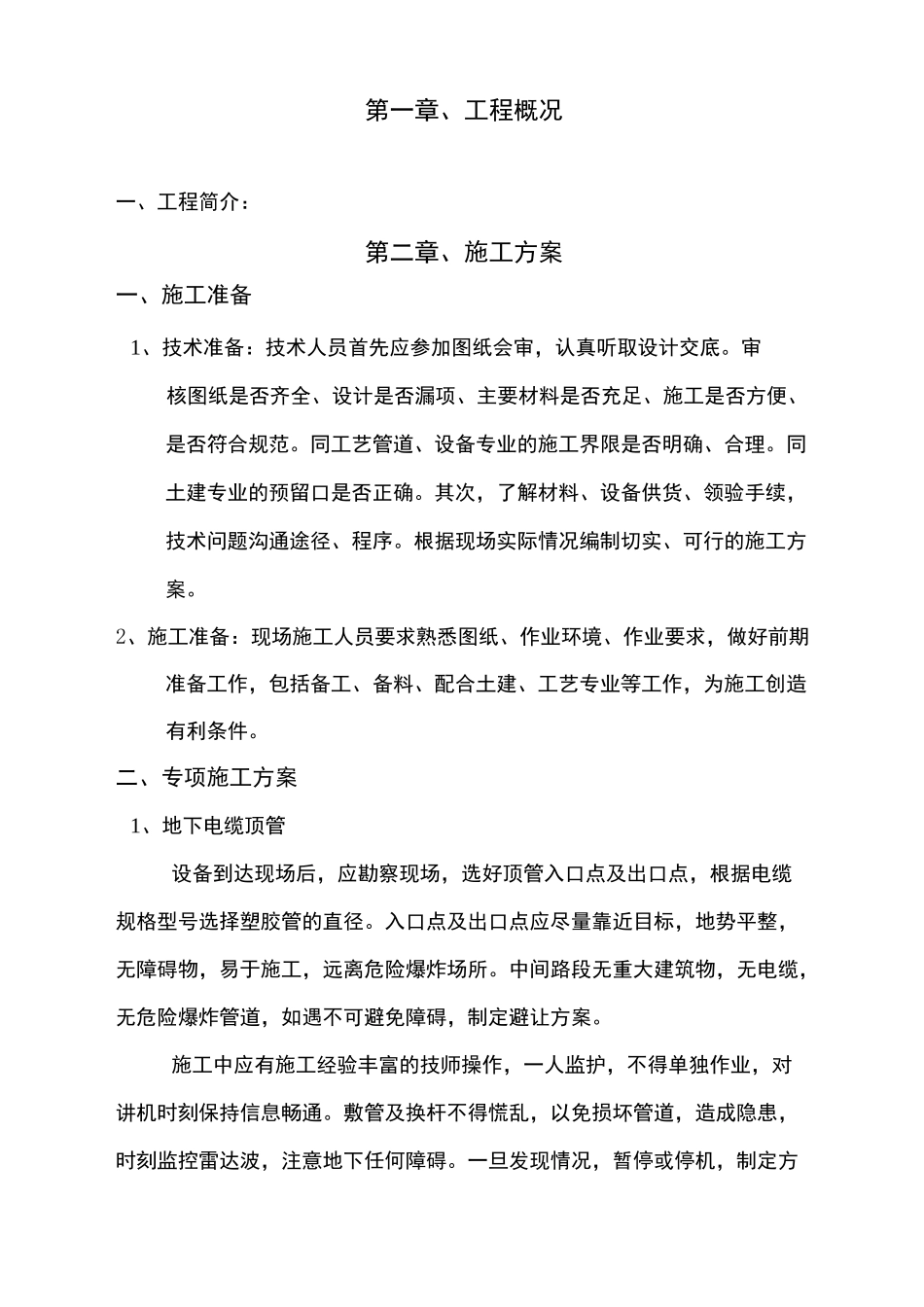

强电弱电电气安装施工方案_第1页
1/11
强电弱电电气安装施工方案_第2页
2/11

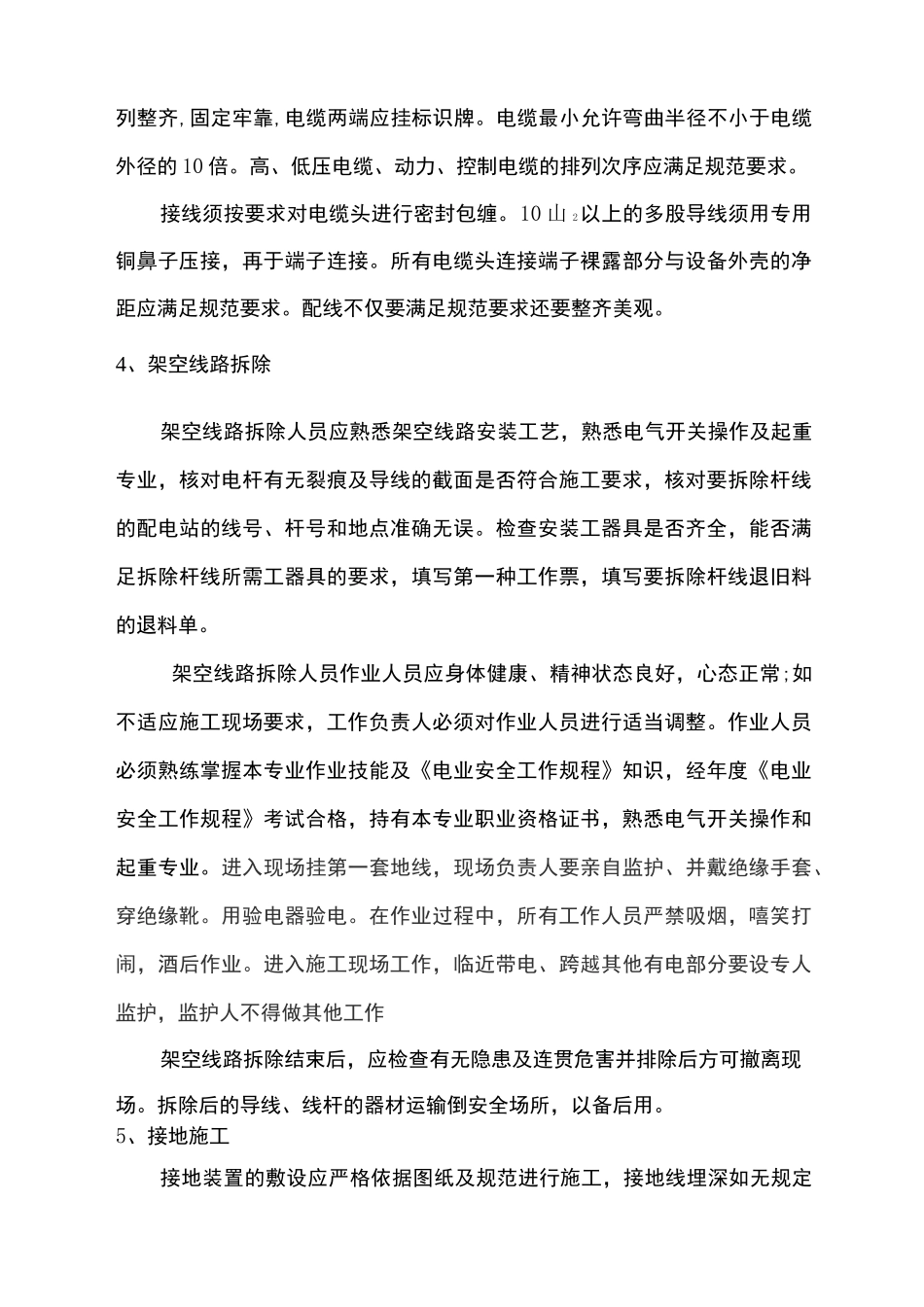

强电弱电电气安装施工方案_第3页
3/11
第一章、工程概况一、工程简介:第二章、施工方案一、施工准备1、技术准备:技术人员首先应参加图纸会审,认真听取设计交底。审核图纸是否齐全、设计是否漏项、主要材料是否充足、施工是否方便、是否符合规范。同工艺管道、设备专业的施工界限是否明确、合理。同土建专业的预留口是否正确。其次,了解材料、设备供货、领验手续,技术问题沟通途径、程序。根据现场实际情况编制切实、可行的施工方案。2、施工准备:现场施工人员要求熟悉图纸、作业环境、作业要求,做好前期准备工作,包括备工、备料、配合土建、工艺专业等工作,为施工创造有利条件。二、专项施工方案1、地下电缆顶管设备到达现场后,应勘察现场,选好顶管入口点及出口点,根据电缆规格型号选择塑胶管的直径。入口点及出口点应尽量靠近目标,地势平整,无障碍物,易于施工,远离危险爆炸场所。中间路段无重大建筑物,无电缆,无危险爆炸管道,如遇不可避免障碍,制定避让方案。施工中应有施工经验丰富的技师操作,一人监护,不得单独作业,对讲机时刻保持信息畅通。敷管及换杆不得慌乱,以免损坏管道,造成隐患,时刻监控雷达波,注意地下任何障碍。一旦发现情况,暂停或停机,制定方案后方可开始。施工出口及入口点应露出地面1米,并做好防护及标志。施工完成后应恢复施工前原貌,避免顾都不顾尾。2、破除水泥地面人员及机具到达现场后作相应检查,然后勘察现场,划线切割,制定施工方案,并报甲方审核,方案通过后方可施工。施工中应戴护目镜,电器设备应有漏电保护,避免飞溅及漏电伤人。施工中注意电缆及危险爆炸管道,一旦发现异常及时停机,并做好保护及善后措施。异常排除后方可施工。施工完成后,碎石及泥土清理干净,或做再利用处理,为后工序施工做好准备。3、电缆敷设及安装按照施工图纸敷设路径要求,进行现场尺寸量取,根据电缆的规格弯制符合所穿电缆保护管弯曲半径,弯制后电缆管不应有裂缝和显著凹瘪,保护管管口切割平齐,无毛刺锐边,排管组合弯度一致。保护管安装固定方式一致,横平竖直,管长W2米的水平(垂直)偏差〈3mm,与热力管道间净距平行》1米,交叉>0.5米,安装后暂时不穿的管子管口应封闭。保护管进入地下段应圆润顺畅,不得有凹陷及接头,保护棺内不得有大量水及泥沙。敷设地点地基坚实,平整、无沉陷。敷设前核实电缆型号、电压、规格应符合设计,若有设计变更,以设计变更为准;电缆敷设前应报有试验资质的试验单位对电缆进行复验检验,发现不合格产品应及时更换,以免影响安装工期。敷设后,入口处不应交叉,电缆应排列整齐,固定牢靠,电缆两端应挂标识牌。电缆最小允许弯曲半径不小于电缆外径的10倍。高、低压电缆、动力、控制电缆的排列次序应满足规范要求。接线须按要求对电缆头进行密封包缠。10山2以上的多股导线须用专用铜鼻子压接,再于端子连接。所有电缆头连接端子裸露部分与设备外壳的净距应满足规范要求。配线不仅要满足规范要求还要整齐美观。4、架空线路拆除架空线路拆除人员应熟悉架空线路安装工艺,熟悉电气开关操作及起重专业,核对电杆有无裂痕及导线的截面是否符合施工要求,核对要拆除杆线的配电站的线号、杆号和地点准确无误。检查安装工器具是否齐全,能否满足拆除杆线所需工器具的要求,填写第一种工作票,填写要拆除杆线退旧料的退料单。架空线路拆除人员作业人员应身体健康、精神状态良好,心态正常;如不适应施工现场要求,工作负责人必须对作业人员进行适当调整。作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识,经年度《电业安全工作规程》考试合格,持有本专业职业资格证书,熟悉电气开关操作和起重专业。进入现场挂第一套地线,现场负责人要亲自监护、并戴绝缘手套、穿绝缘靴。用验电器验电。在作业过程中,所有工作人员严禁吸烟,嘻笑打闹,酒后作业。进入施工现场工作,临近带电、跨越其他有电部分要设专人监护,监护人不得做其他工作架空线路拆除结束后,应检查有无隐患及连贯危害并排除后方可撤离现场。拆除后的导线、线杆的器材运输倒安全场所,以备后用。5、接地施工接地装置的敷设应严格依据图纸及规范进行施工,接地线埋深如无规定则不...
