球墨铸铁管技术规范VIP免费

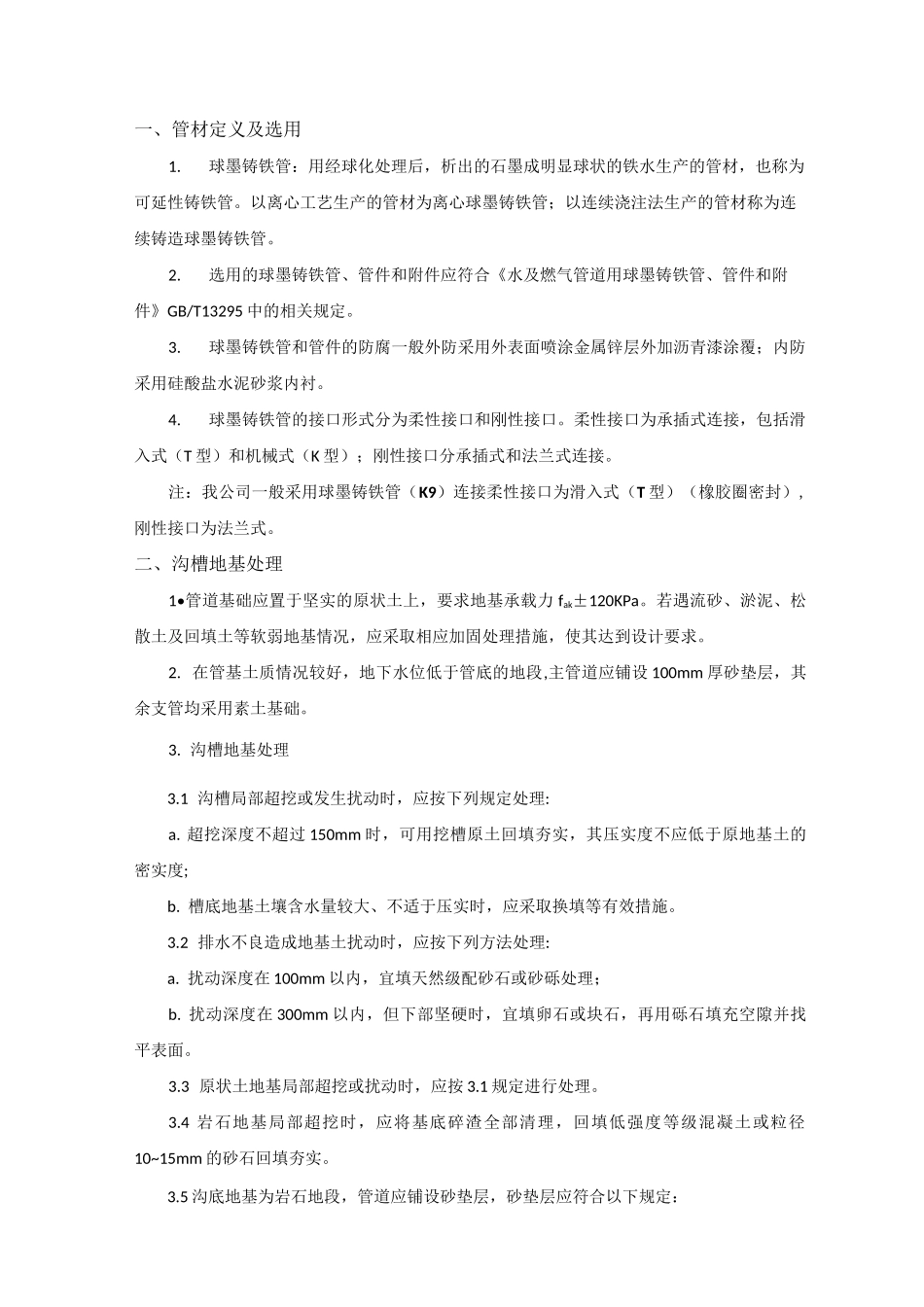

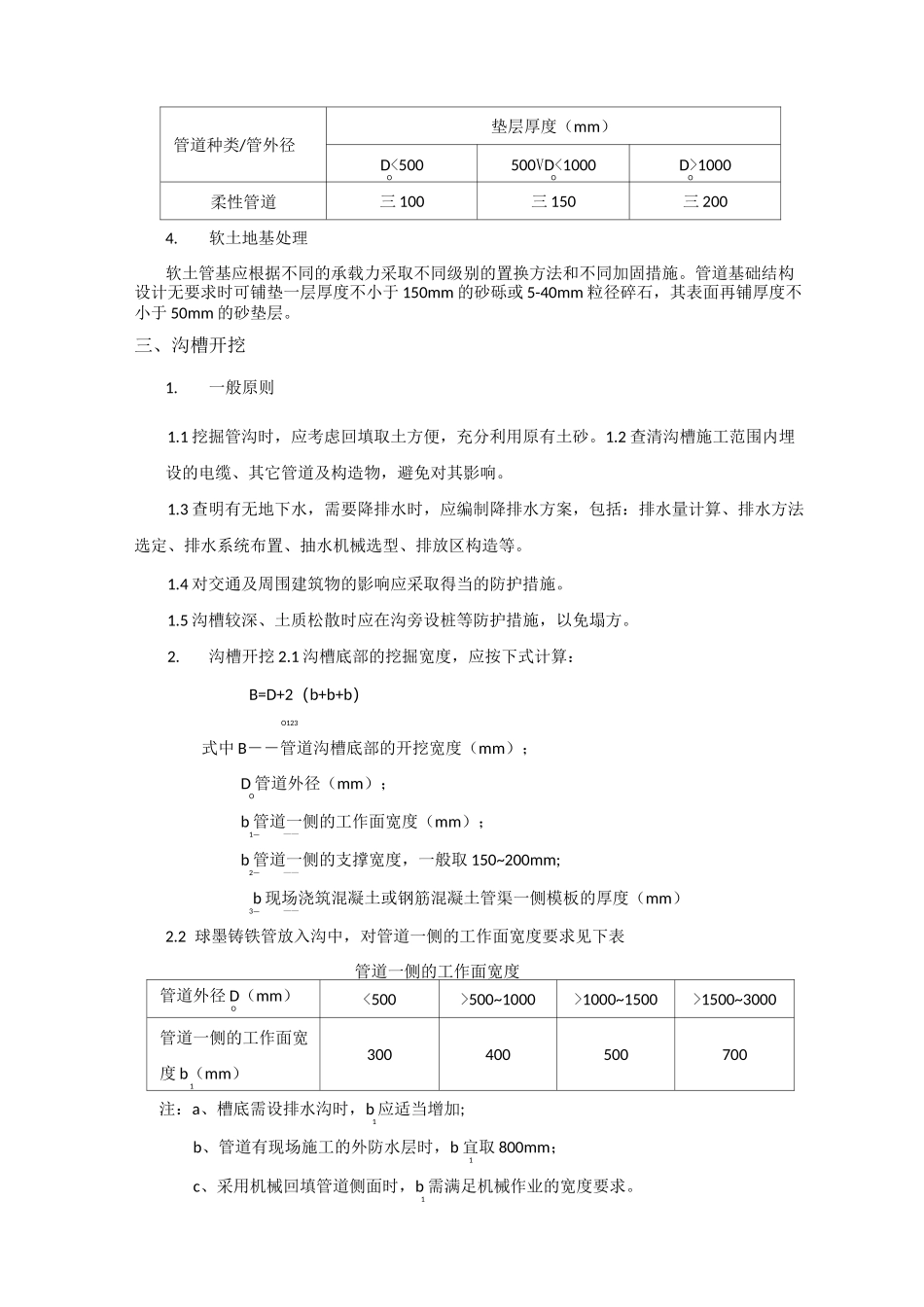

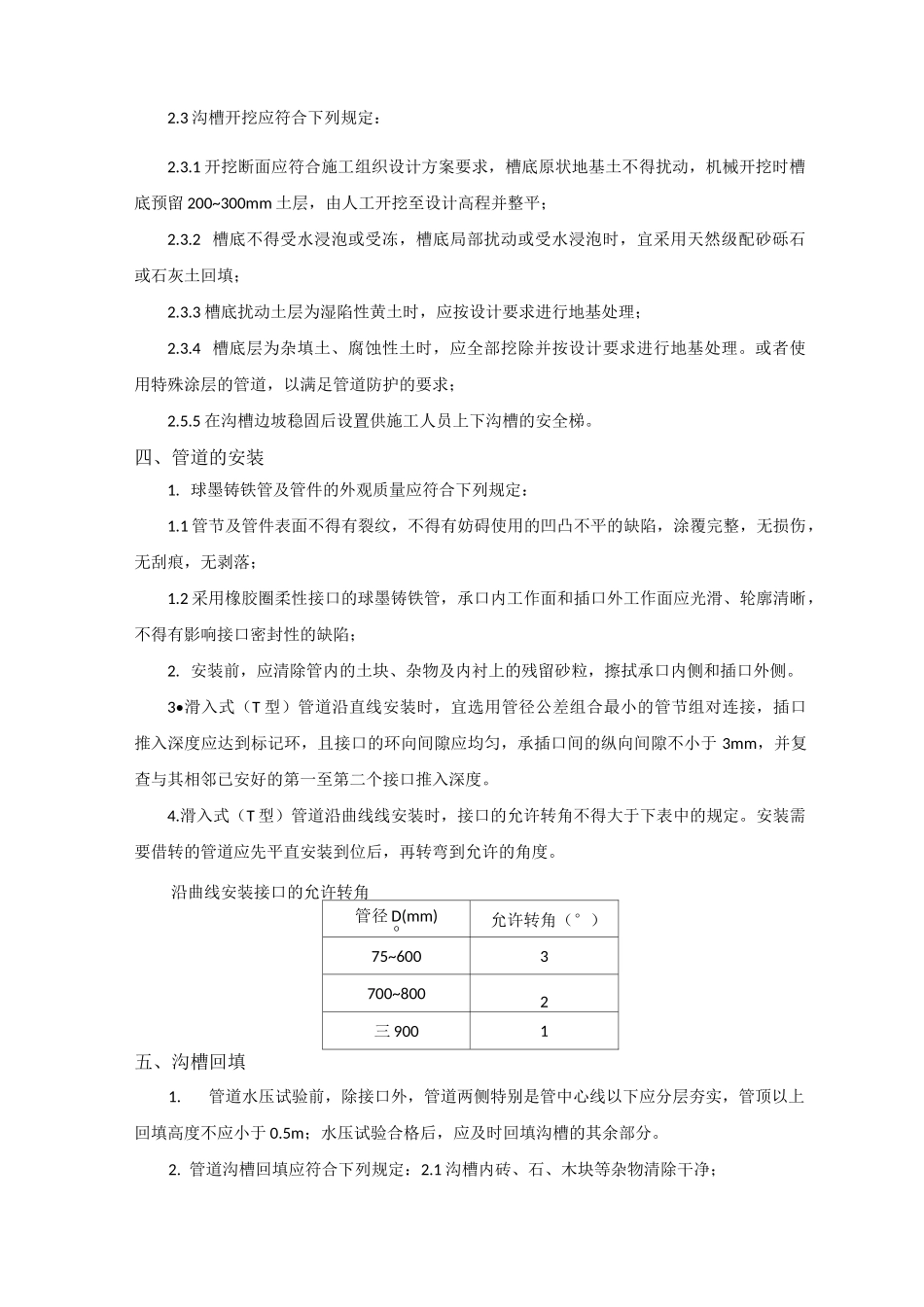

一、管材定义及选用1.球墨铸铁管：用经球化处理后，析出的石墨成明显球状的铁水生产的管材，也称为可延性铸铁管。以离心工艺生产的管材为离心球墨铸铁管；以连续浇注法生产的管材称为连续铸造球墨铸铁管。2.选用的球墨铸铁管、管件和附件应符合《水及燃气管道用球墨铸铁管、管件和附件》GB/T13295中的相关规定。3.球墨铸铁管和管件的防腐一般外防采用外表面喷涂金属锌层外加沥青漆涂覆；内防采用硅酸盐水泥砂浆内衬。4.球墨铸铁管的接口形式分为柔性接口和刚性接口。柔性接口为承插式连接，包括滑入式（T型）和机械式（K型）；刚性接口分承插式和法兰式连接。注：我公司一般采用球墨铸铁管（K9）连接柔性接口为滑入式（T型）（橡胶圈密封）,刚性接口为法兰式。二、沟槽地基处理1•管道基础应置于坚实的原状土上，要求地基承载力fak±120KPa。若遇流砂、淤泥、松散土及回填土等软弱地基情况，应采取相应加固处理措施，使其达到设计要求。2.在管基土质情况较好，地下水位低于管底的地段,主管道应铺设100mm厚砂垫层，其余支管均采用素土基础。3.沟槽地基处理3.1沟槽局部超挖或发生扰动时，应按下列规定处理:a.超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度;b.槽底地基土壤含水量较大、不适于压实时，应采取换填等有效措施。3.2排水不良造成地基土扰动时，应按下列方法处理:a.扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；b.扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，再用砾石填充空隙并找平表面。3.3原状土地基局部超挖或扰动时，应按3.1规定进行处理。3.4岩石地基局部超挖时，应将基底碎渣全部清理，回填低强度等级混凝土或粒径10~15mm的砂石回填夯实。3.5沟底地基为岩石地段，管道应铺设砂垫层，砂垫层应符合以下规定：管道种类/管外径垫层厚度（mm）D<500O500VD<1000OD>1000O柔性管道三100三150三2004.软土地基处理软土管基应根据不同的承载力采取不同级别的置换方法和不同加固措施。管道基础结构设计无要求时可铺垫一层厚度不小于150mm的砂砾或5-40mm粒径碎石，其表面再铺厚度不小于50mm的砂垫层。三、沟槽开挖1.一般原则1.1挖掘管沟时，应考虑回填取土方便，充分利用原有土砂。1.2查清沟槽施工范围内埋设的电缆、其它管道及构造物，避免对其影响。1.3查明有无地下水，需要降排水时，应编制降排水方案，包括：排水量计算、排水方法选定、排水系统布置、抽水机械选型、排放区构造等。1.4对交通及周围建筑物的影响应采取得当的防护措施。1.5沟槽较深、土质松散时应在沟旁设桩等防护措施，以免塌方。2.沟槽开挖2.1沟槽底部的挖掘宽度，应按下式计算：B=D+2（b+b+b）O123式中B――管道沟槽底部的开挖宽度（mm）；D管道外径（mm）；Ob管道一侧的工作面宽度（mm）；1———b管道一侧的支撑宽度，一般取150~200mm;2———b现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）3———2.2球墨铸铁管放入沟中，对管道一侧的工作面宽度要求见下表管道一侧的工作面宽度管道外径D（mm）O<500>500~1000>1000~1500>1500~3000管道一侧的工作面宽度b（mm）1300400500700注：a、槽底需设排水沟时，b应适当增加;1b、管道有现场施工的外防水层时，b宜取800mm；1c、采用机械回填管道侧面时，b需满足机械作业的宽度要求。12.3沟槽开挖应符合下列规定：2.3.1开挖断面应符合施工组织设计方案要求，槽底原状地基土不得扰动，机械开挖时槽底预留200~300mm土层，由人工开挖至设计高程并整平；2.3.2槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；2.3.3槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理；2.3.4槽底层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理。或者使用特殊涂层的管道，以满足管道防护的要求；2.5.5在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。四、管道的安装1.球墨铸铁管及管件的外观质量应符合下列规定：1.1管节及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷，涂覆完整，无损伤，无刮痕，无剥落；1.2采用橡胶圈柔性接口的球墨铸铁管，承口内工作面和插口...
