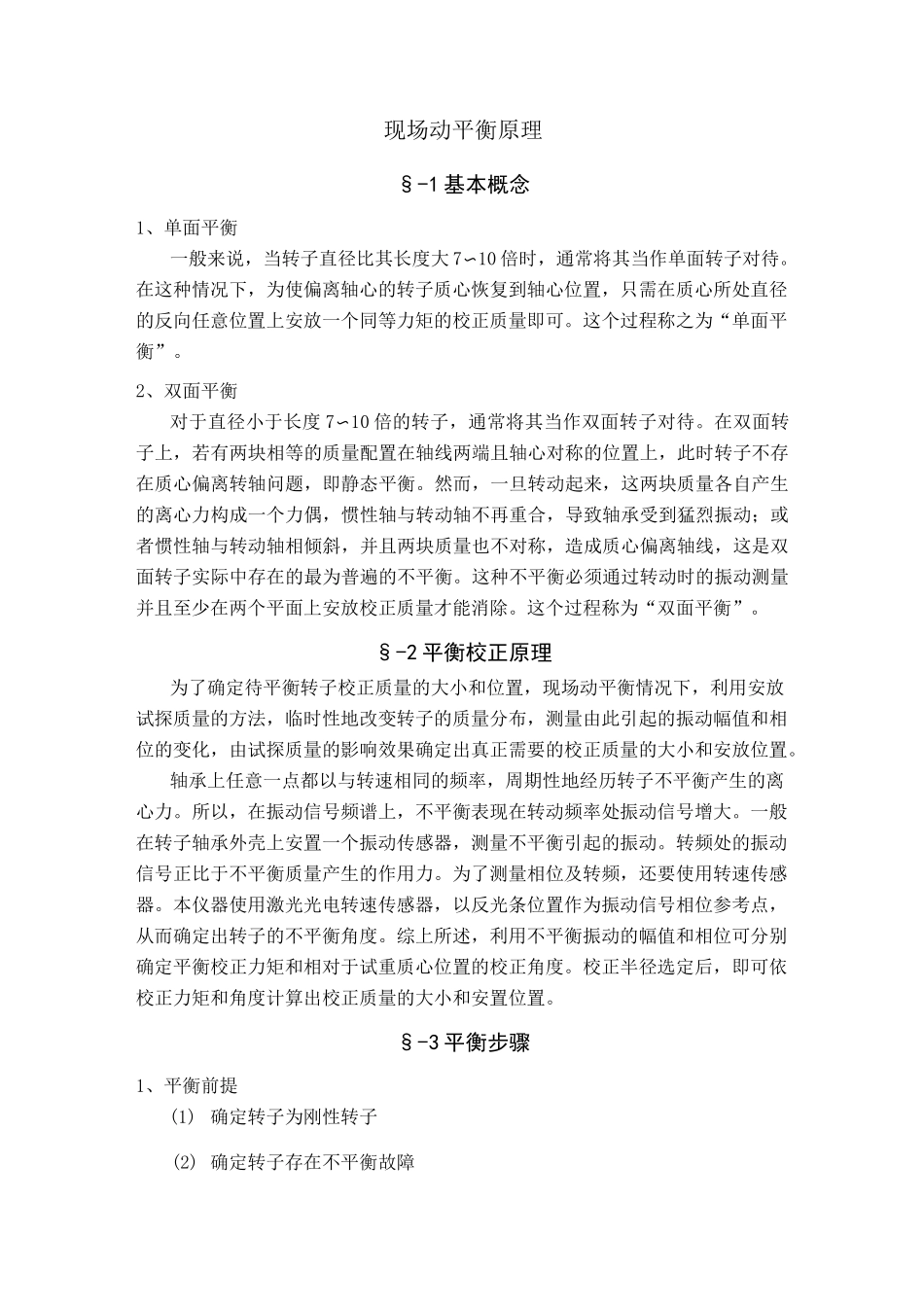

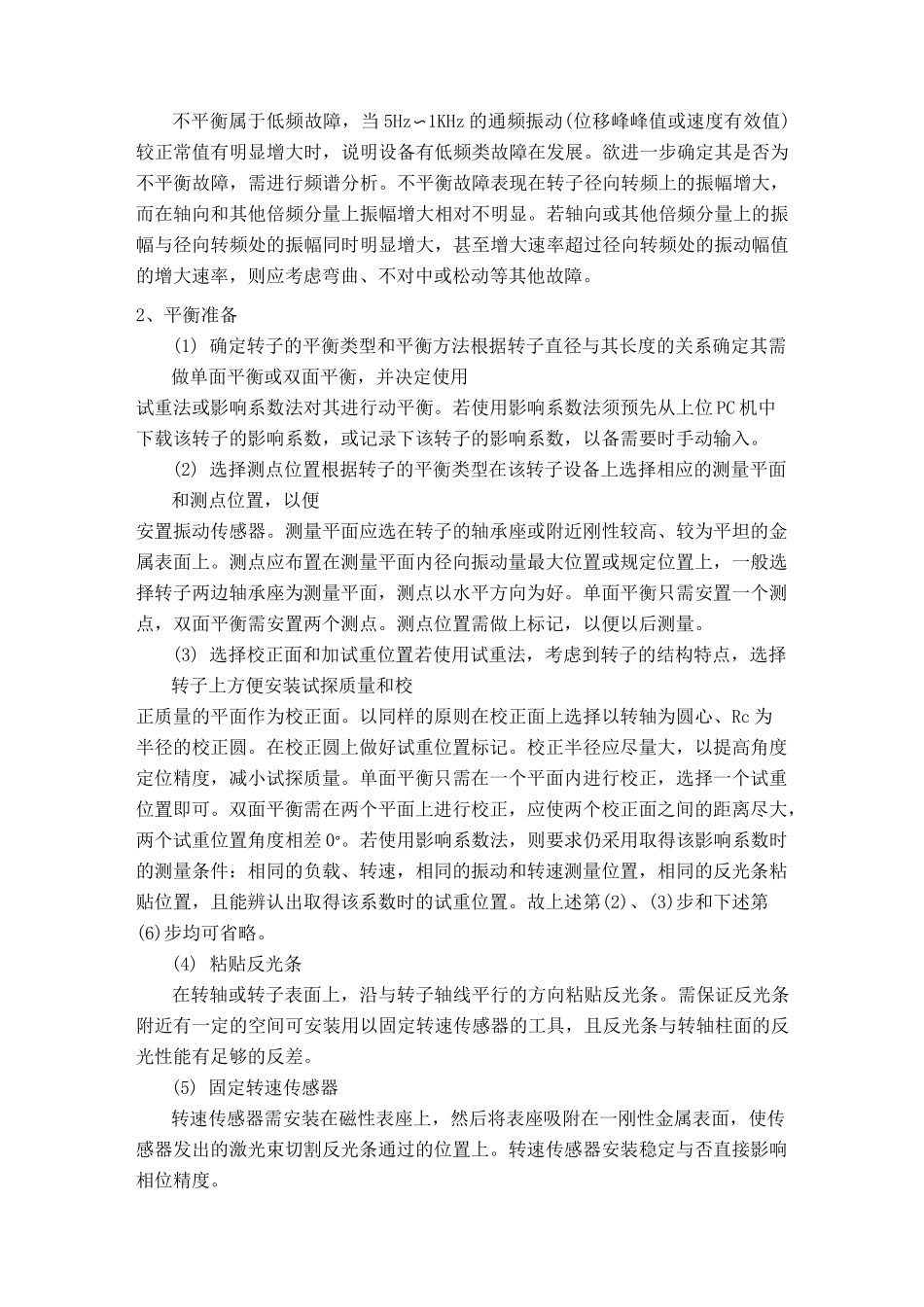

现场动平衡原理§-1基本概念1、单面平衡一般来说，当转子直径比其长度大7〜10倍时，通常将其当作单面转子对待。在这种情况下，为使偏离轴心的转子质心恢复到轴心位置，只需在质心所处直径的反向任意位置上安放一个同等力矩的校正质量即可。这个过程称之为“单面平衡”。2、双面平衡对于直径小于长度7〜10倍的转子，通常将其当作双面转子对待。在双面转子上，若有两块相等的质量配置在轴线两端且轴心对称的位置上，此时转子不存在质心偏离转轴问题，即静态平衡。然而，一旦转动起来，这两块质量各自产生的离心力构成一个力偶，惯性轴与转动轴不再重合，导致轴承受到猛烈振动；或者惯性轴与转动轴相倾斜，并且两块质量也不对称，造成质心偏离轴线，这是双面转子实际中存在的最为普遍的不平衡。这种不平衡必须通过转动时的振动测量并且至少在两个平面上安放校正质量才能消除。这个过程称为“双面平衡”。§-2平衡校正原理为了确定待平衡转子校正质量的大小和位置，现场动平衡情况下，利用安放试探质量的方法，临时性地改变转子的质量分布，测量由此引起的振动幅值和相位的变化，由试探质量的影响效果确定出真正需要的校正质量的大小和安放位置。轴承上任意一点都以与转速相同的频率，周期性地经历转子不平衡产生的离心力。所以，在振动信号频谱上，不平衡表现在转动频率处振动信号增大。一般在转子轴承外壳上安置一个振动传感器，测量不平衡引起的振动。转频处的振动信号正比于不平衡质量产生的作用力。为了测量相位及转频，还要使用转速传感器。本仪器使用激光光电转速传感器，以反光条位置作为振动信号相位参考点，从而确定出转子的不平衡角度。综上所述，利用不平衡振动的幅值和相位可分别确定平衡校正力矩和相对于试重质心位置的校正角度。校正半径选定后，即可依校正力矩和角度计算出校正质量的大小和安置位置。§-3平衡步骤1、平衡前提(1)确定转子为刚性转子(2)确定转子存在不平衡故障不平衡属于低频故障，当5Hz〜1KHz的通频振动(位移峰峰值或速度有效值)较正常值有明显增大时，说明设备有低频类故障在发展。欲进一步确定其是否为不平衡故障，需进行频谱分析。不平衡故障表现在转子径向转频上的振幅增大，而在轴向和其他倍频分量上振幅增大相对不明显。若轴向或其他倍频分量上的振幅与径向转频处的振幅同时明显增大，甚至增大速率超过径向转频处的振动幅值的增大速率，则应考虑弯曲、不对中或松动等其他故障。2、平衡准备(1)确定转子的平衡类型和平衡方法根据转子直径与其长度的关系确定其需做单面平衡或双面平衡，并决定使用试重法或影响系数法对其进行动平衡。若使用影响系数法须预先从上位PC机中下载该转子的影响系数，或记录下该转子的影响系数，以备需要时手动输入。(2)选择测点位置根据转子的平衡类型在该转子设备上选择相应的测量平面和测点位置，以便安置振动传感器。测量平面应选在转子的轴承座或附近刚性较高、较为平坦的金属表面上。测点应布置在测量平面内径向振动量最大位置或规定位置上，一般选择转子两边轴承座为测量平面，测点以水平方向为好。单面平衡只需安置一个测点，双面平衡需安置两个测点。测点位置需做上标记，以便以后测量。(3)选择校正面和加试重位置若使用试重法，考虑到转子的结构特点，选择转子上方便安装试探质量和校正质量的平面作为校正面。以同样的原则在校正面上选择以转轴为圆心、Rc为半径的校正圆。在校正圆上做好试重位置标记。校正半径应尽量大，以提高角度定位精度，减小试探质量。单面平衡只需在一个平面内进行校正，选择一个试重位置即可。双面平衡需在两个平面上进行校正，应使两个校正面之间的距离尽大，两个试重位置角度相差0°。若使用影响系数法，则要求仍采用取得该影响系数时的测量条件：相同的负载、转速，相同的振动和转速测量位置，相同的反光条粘贴位置，且能辨认出取得该系数时的试重位置。故上述第(2)、(3)步和下述第(6)步均可省略。(4)粘贴反光条在转轴或转子表面上，沿与转子轴线平行的方向粘贴反光条。需保证反光条附近有一定的空间可安装用以固定转速传感器的工具，且反光条与转轴柱面的反光性能有足够的反差。(5)固...
