建筑物围护结构传热系数的检测VIP免费

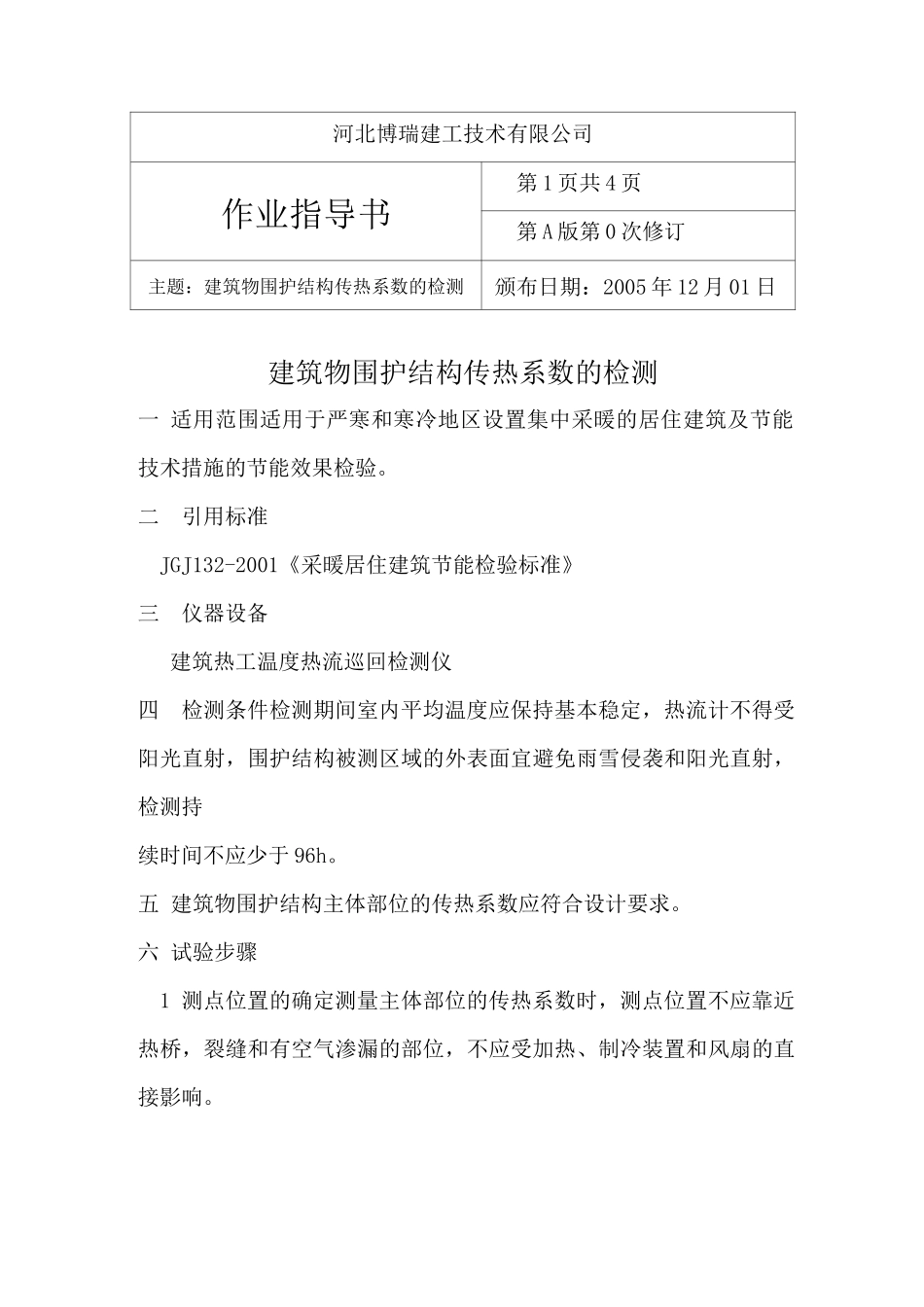

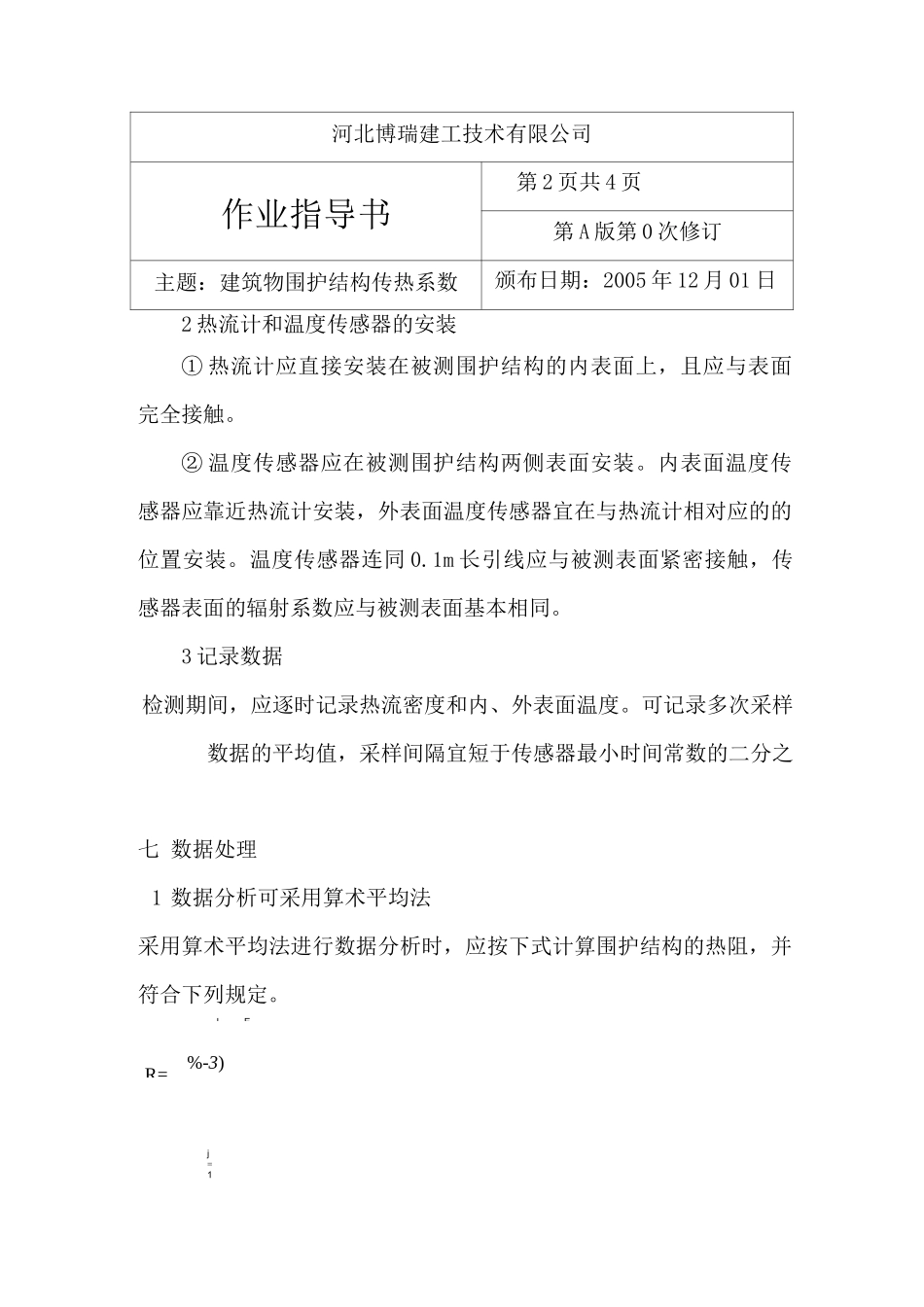

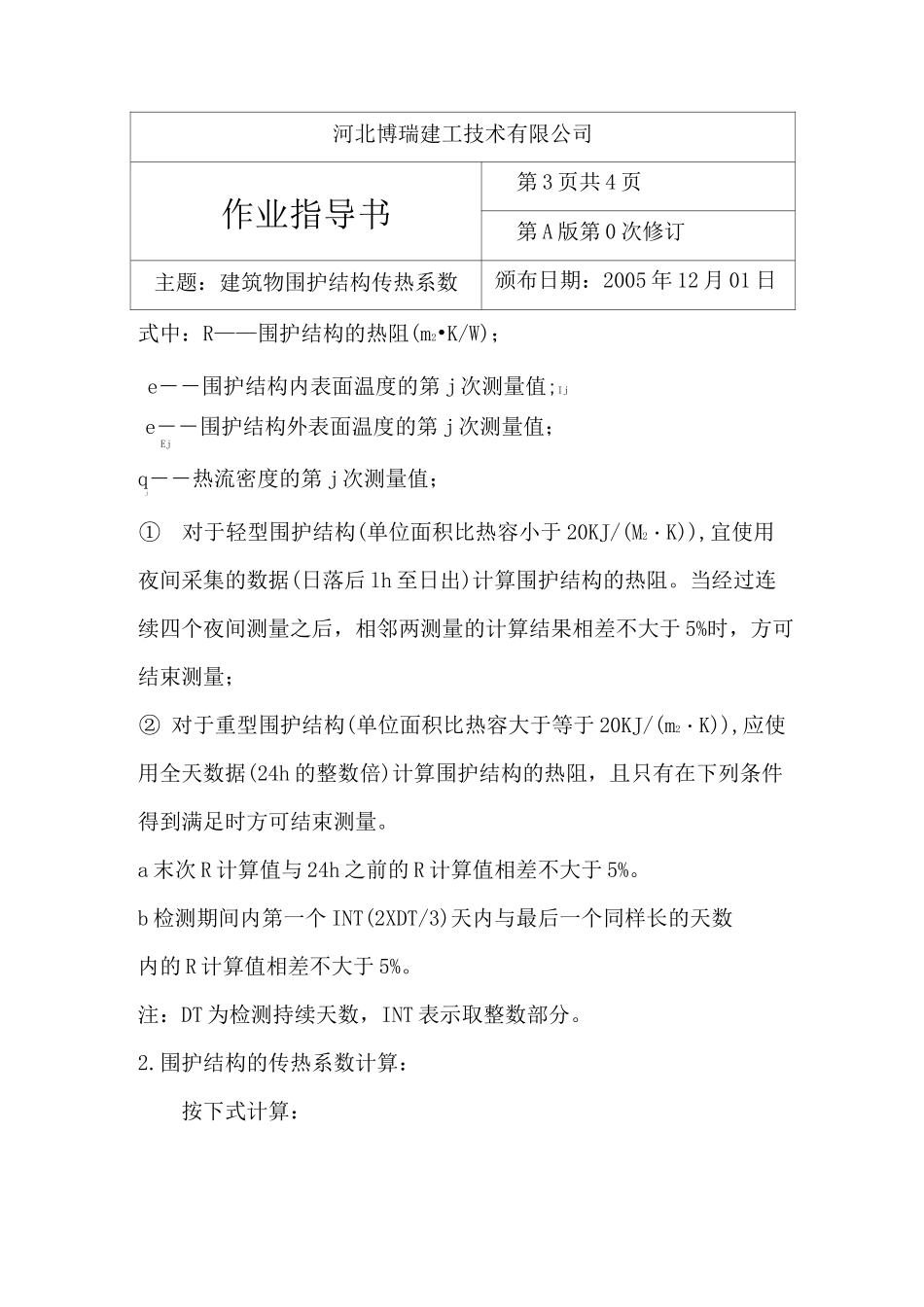

河北博瑞建工技术有限公司作业指导书第1页共4页第A版第0次修订主题：建筑物围护结构传热系数的检测颁布日期：2005年12月01日建筑物围护结构传热系数的检测一适用范围适用于严寒和寒冷地区设置集中采暖的居住建筑及节能技术措施的节能效果检验。二引用标准JGJ132-2001《采暖居住建筑节能检验标准》三仪器设备建筑热工温度热流巡回检测仪四检测条件检测期间室内平均温度应保持基本稳定，热流计不得受阳光直射，围护结构被测区域的外表面宜避免雨雪侵袭和阳光直射，检测持续时间不应少于96h。五建筑物围护结构主体部位的传热系数应符合设计要求。六试验步骤1测点位置的确定测量主体部位的传热系数时，测点位置不应靠近热桥，裂缝和有空气渗漏的部位，不应受加热、制冷装置和风扇的直接影响。R=%-3)Ij=1E河北博瑞建工技术有限公司作业指导书第2页共4页第A版第0次修订主题：建筑物围护结构传热系数颁布日期：2005年12月01日2热流计和温度传感器的安装①热流计应直接安装在被测围护结构的内表面上，且应与表面完全接触。②温度传感器应在被测围护结构两侧表面安装。内表面温度传感器应靠近热流计安装，外表面温度传感器宜在与热流计相对应的的位置安装。温度传感器连同0.1m长引线应与被测表面紧密接触，传感器表面的辐射系数应与被测表面基本相同。3记录数据检测期间，应逐时记录热流密度和内、外表面温度。可记录多次采样数据的平均值，采样间隔宜短于传感器最小时间常数的二分之七数据处理1数据分析可采用算术平均法采用算术平均法进行数据分析时，应按下式计算围护结构的热阻，并符合下列规定。河北博瑞建工技术有限公司作业指导书第3页共4页第A版第0次修订主题：建筑物围护结构传热系数颁布日期：2005年12月01日式中：R——围护结构的热阻(m2•K/W)；e――围护结构内表面温度的第j次测量值;Ije――围护结构外表面温度的第j次测量值；Ejq――热流密度的第j次测量值；j①对于轻型围护结构(单位面积比热容小于20KJ/(M2・K)),宜使用夜间采集的数据(日落后lh至日出)计算围护结构的热阻。当经过连续四个夜间测量之后，相邻两测量的计算结果相差不大于5%时，方可结束测量；②对于重型围护结构(单位面积比热容大于等于20KJ/(m2・K)),应使用全天数据(24h的整数倍)计算围护结构的热阻，且只有在下列条件得到满足时方可结束测量。a末次R计算值与24h之前的R计算值相差不大于5%。b检测期间内第一个INT(2XDT/3)天内与最后一个同样长的天数内的R计算值相差不大于5%。注：DT为检测持续天数，INT表示取整数部分。2.围护结构的传热系数计算：按下式计算：K=l/(Ri+R+Re)河北博瑞建工技术有限公司作业指导书第4页共4页第A版第0次修订主题：建筑物围护结构传热系数颁布日期：2005年12月01日式中：K——围护结构的传热系数（W/M2・K）；Ri——内表面换热阻，应按国家标准《民用建筑热工设计规范》河北博瑞建工技术有限公司作业指导书第1页共4页第A版第0次修订主题：绝热材料导热系数的测定颁布日期：2005年12月01日绝热材料导热系数的测定一适用范围本作业指导书适用于测定匀质材料二应用标准GB10294-1988《绝热材料稳态热阻及其有关特性的测定防护热板法》三检测装置TPMBE-300平板导热仪由热板、冷板、防护箱体、夹紧机构、控制系统、水箱和测控软件组成。四试件的准备1试件的加工试验前，应将试件加工成300mm（长）X300mm（宽）的正方形，并且保证冷热两个传热面的平行度，特别是硬质材料的试件，如果冷热两个测试面不平行，仪器的冷热板将难与试件良好地接触，热流传递不均匀，导致测试数据不准确。这种情况下必须将试件磨平后才能做试验。2试件厚度的测量河北博瑞建工技术有限公司作业指导书第1页共3页第A版第0次修订主题：绝热材料导热系数的测定颁布日期：2005年12月01日由于材料的热膨胀和冷热板对试件的技压力，试件的厚度会比自由状态变小，特别是弹性比较大的松软材料的试件，应在试验装置中夹紧后测量厚度。刚度大的硬质试件也可以先放在大平台上用高度尺测量。3试件的安装按下驱动箱体侧面的电机控制松开按纽，冷板向后移动，退到一定位置后，将试件放入测试箱体，按下驱动箱体侧面的电极控制开...
