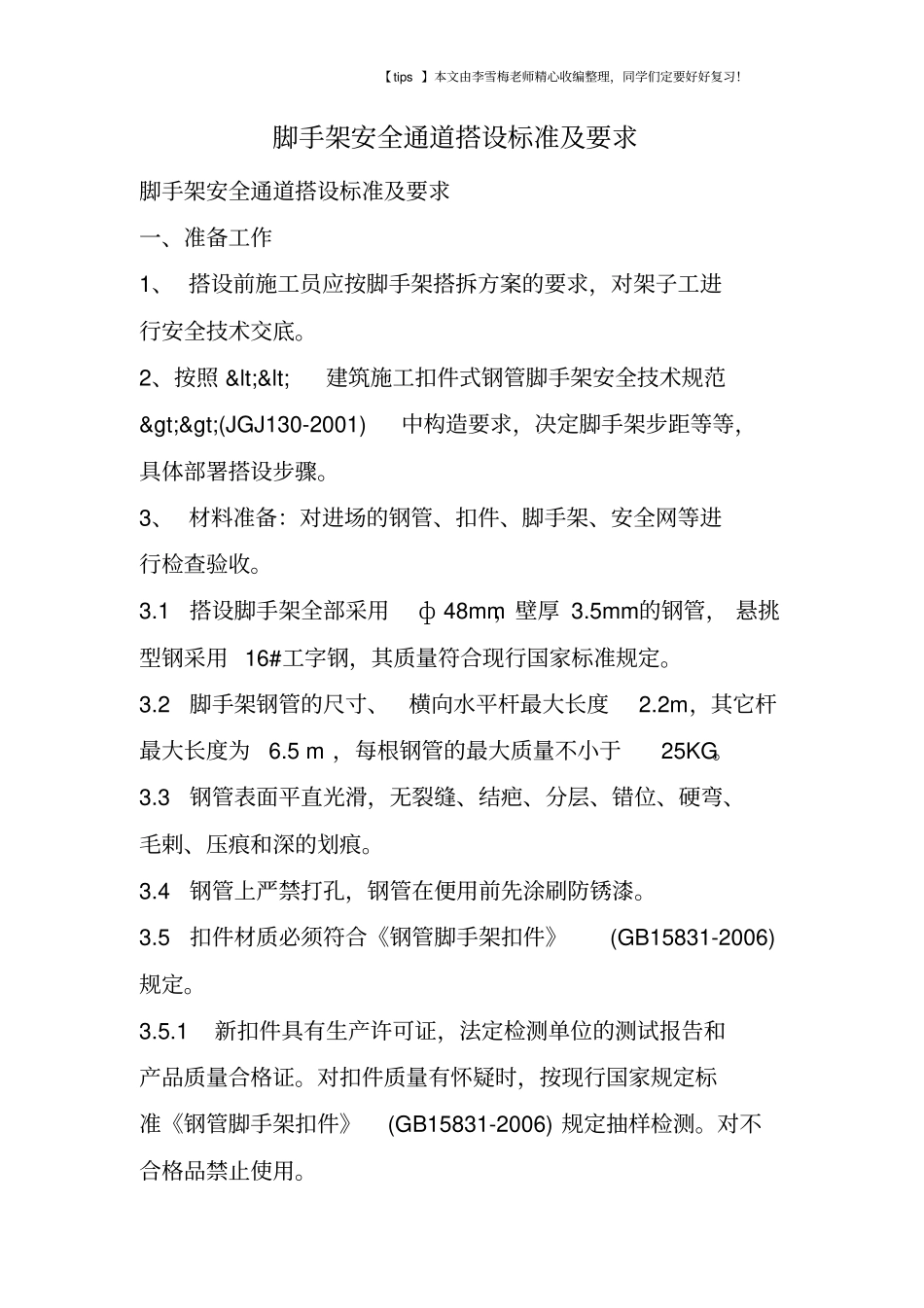

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！脚手架安全通道搭设标准及要求脚手架安全通道搭设标准及要求一、准备工作1、搭设前施工员应按脚手架搭拆方案的要求，对架子工进行安全技术交底。2、按照<<建筑施工扣件式钢管脚手架安全技术规范>>(JGJ130-2001)中构造要求，决定脚手架步距等等，具体部署搭设步骤。3、材料准备：对进场的钢管、扣件、脚手架、安全网等进行检查验收。3.1搭设脚手架全部采用ф48mm，壁厚3.5mm的钢管，悬挑型钢采用16#工字钢，其质量符合现行国家标准规定。3.2脚手架钢管的尺寸、横向水平杆最大长度2.2m，其它杆最大长度为6.5m，每根钢管的最大质量不小于25KG。3.3钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。3.4钢管上严禁打孔，钢管在便用前先涂刷防锈漆。3.5扣件材质必须符合《钢管脚手架扣件》(GB15831-2006)规定。3.5.1新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》(GB15831-2006)规定抽样检测。对不合格品禁止使用。【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！3.5.1旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。3.5.1新、旧扣件均进行防锈处理。3.6脚手片用毛竹脚手片或木板，无发霉、腐蚀。3.7密目式安全网必须有建设主管部门认证的产品。4、搭设场地准备：根据脚手架搭设高度、搭设场地土质情况与坚实平整，不积水，砼硬化。经验收合格后，按方案的要求放线定位。4.1脚手架地基与基础的施工，根据脚手架搭设高度，原土或回填土必须事先进行夯实(地基能承受0.8kg/c㎡的压力)，根据现行国家标准<<地基与基础工程施工及验收规范>>(JBJ202)做好脚手架地基与基础的施工要求，后用C20砼浇筑厚度不小于10cm硬化，2m平面沿杆基础周边位置，基础和能承受上澡结构荷载。4.2脚手架底面标高高于自然地坪50mm。4.3立杆基础外侧设置截面20cm×20cm的排水沟。5、架子工应持有效的特种作业人员操作证上岗作业。必须戴好安全帽、佩安全带、必须穿鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。二、脚手架设计尺寸1、脚手架底步距为2m，其余每步为1.8m.2、立杆纵距为1.5m，横距为1.2m.【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！3、踢脚杆、防护杆从第二步起设置分别为0.3m和平共处2m，顶排防护栏不少于二道，高度分别为0.9m、1.3m.4、剪刀撑设置为间距为9m(6跨)一排剪刀撑。5、连墙杆件设置为竖向每层、水平向为四跨。三、斜道搭设标准上下人行通道可附着在建筑物设置，也可附着在脚手架外侧设置，但搭设通道的杆件必须独立设置。架高6m以下宜采用一字型斜道，架高6m以上宜采用之字型斜道。斜道构造应符合下列要求：1、人行斜道宽度不应小于1m，坡度宜采用1：3(高：长);2、拐弯处应设置平台，宽度不小于斜道宽度。3、斜道两侧及平台外围均必须设置栏杆及挡脚板。栏杆高度为1.2m，挡脚板高度不应小于150mm。4、脚手板必须按脚手架的宽度满铺，板与板之间靠紧，脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm。5、人行斜道的脚手板上每隔250～300mm设置一根防滑木条，木条厚度宜采用20～30mm。6、入口处门洞高不小于1.8米，门洞两侧须挂设安全警示标志牌，斜道必须设置密目网。四、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆1、纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！平接头设置相互错开不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3.2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm.3、纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。4、横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。5、脚手片...
