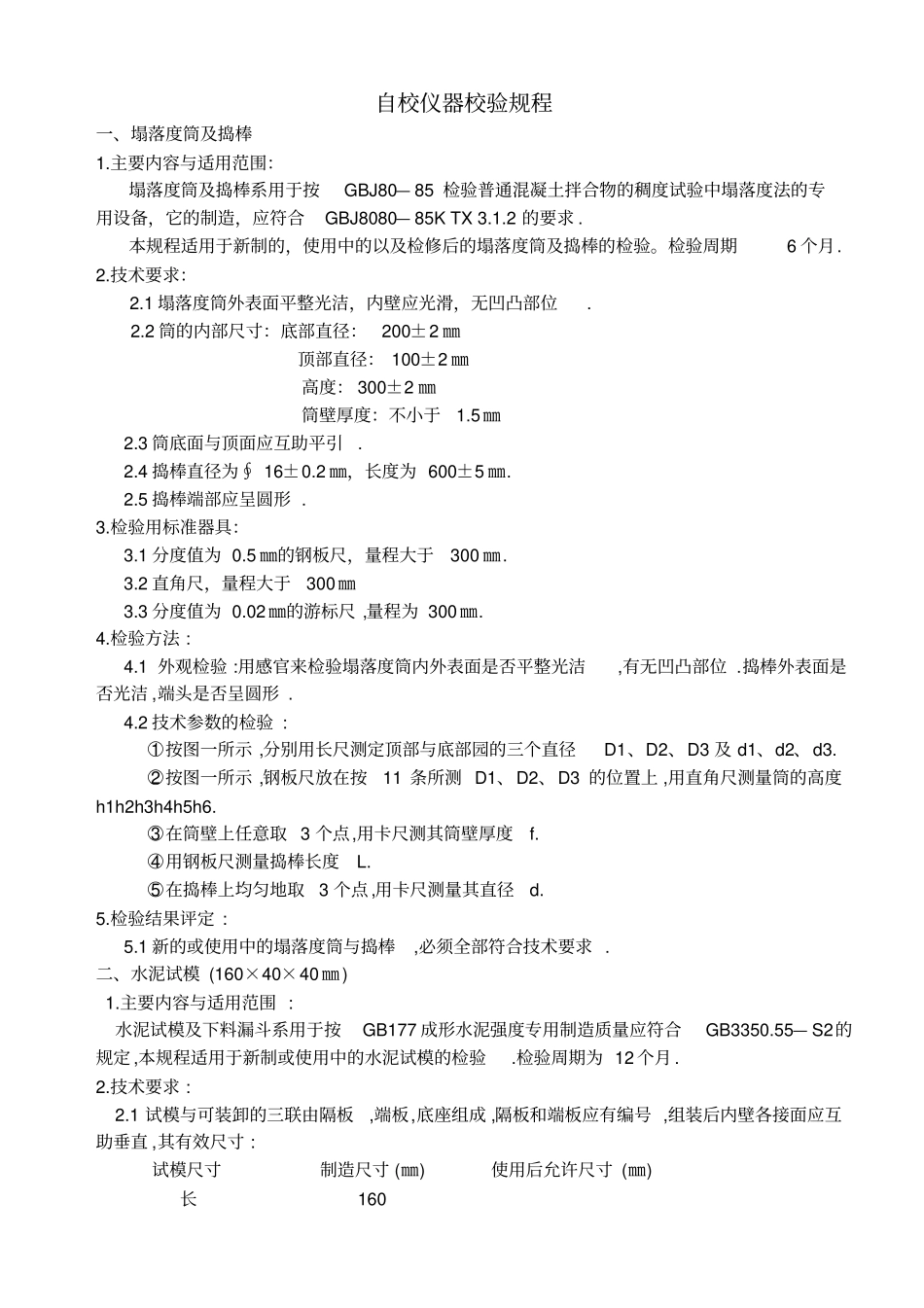

自校仪器校验规程一、塌落度筒及捣棒1.主要内容与适用范围：塌落度筒及捣棒系用于按GBJ80—85检验普通混凝土拌合物的稠度试验中塌落度法的专用设备，它的制造，应符合GBJ8080—85KTX3.1.2的要求.本规程适用于新制的，使用中的以及检修后的塌落度筒及捣棒的检验。检验周期6个月.2.技术要求：2.1塌落度筒外表面平整光洁，内壁应光滑，无凹凸部位.2.2筒的内部尺寸：底部直径：200±2㎜顶部直径：100±2㎜高度：300±2㎜筒壁厚度：不小于1.5㎜2.3筒底面与顶面应互助平引.2.4捣棒直径为∮16±0.2㎜，长度为600±5㎜.2.5捣棒端部应呈圆形.3.检验用标准器具：3.1分度值为0.5㎜的钢板尺，量程大于300㎜.3.2直角尺，量程大于300㎜3.3分度值为0.02㎜的游标尺,量程为300㎜.4.检验方法:4.1外观检验:用感官来检验塌落度筒内外表面是否平整光洁,有无凹凸部位.捣棒外表面是否光洁,端头是否呈圆形.4.2技术参数的检验:○1按图一所示,分别用长尺测定顶部与底部园的三个直径D1、D2、D3及d1、d2、d3.○2按图一所示,钢板尺放在按11条所测D1、D2、D3的位置上,用直角尺测量筒的高度h1h2h3h4h5h6.○3在筒壁上任意取3个点,用卡尺测其筒壁厚度f.○4用钢板尺测量捣棒长度L.○5在捣棒上均匀地取3个点,用卡尺测量其直径d.5.检验结果评定:5.1新的或使用中的塌落度筒与捣棒,必须全部符合技术要求.二、水泥试模(160×40×40㎜)1.主要内容与适用范围:水泥试模及下料漏斗系用于按GB177成形水泥强度专用制造质量应符合GB3350.55—S2的规定,本规程适用于新制或使用中的水泥试模的检验.检验周期为12个月.2.技术要求:2.1试模与可装卸的三联由隔板,端板,底座组成,隔板和端板应有编号,组装后内壁各接面应互助垂直,其有效尺寸:试模尺寸制造尺寸(㎜)使用后允许尺寸(㎜)长160宽40-0.140+0.2高40+0.140+0.22.2下料漏斗,由漏斗和模套组成,漏斗用0.5㎜的铁皮制作,下料口宽度一般为4～5㎜,模套高度为25㎜用金属材料制成.试模和下料漏总重量为8.5±0.5㎏.2.3模壁内应无残损、砂眼、生锈等缺陷.3.检验器具:3.1游标卡尺:量程400㎜分度值0.02㎜3.2天平:10㎏,精度:0.05㎏3.3直角尺.4.检验方法:4.1外观:用肉眼检查模内应无残损,砂眼,生锈等缺陷.隔板和端板应对号组装,隔板与底板接触应无间隙.4.2模每条隔板和端板用直尺测量两端处是否垂直.4.3每条模长、宽、高用游标卡尺测量,每条各测2个夹.4.4试模和下料漏斗用天平称重.5.自校、检查结果评定:自校证书及三色标尺,新的或使用中的水泥试模必须全部符合技术要求.三、混凝土试模1.主要内容与适用范围:混凝土试模系用于按GBJ81-85测试混凝土力学性能试验和GBJ82-85测试长期性及耐久性试验制作试件用模具.本规程适用于新制的或使用中的混凝土试模的检验.检验周期为12个月.2.技术要求:2.1混凝土试模应由铸铁或钢制成,内表面应机械加工平整光滑,并不应有任何砂眼或缺陷.2.2试模尺寸:100×100×100试模每边100±0.2㎜150×150×150150±0.2㎜200×200×200200±0.4㎜100×100×300100±0.2㎜300±0.4㎜100×100×400100±0.2㎜400±0.4㎜100×100×515100±0.2㎜515±0.4㎜∮150×150试模∮150±0.2㎜150±0.2㎜2.3试模5个内表面的不平度，每100㎜不超过0.05㎜.2.4组装后各相邻面的不垂直度不应超过±0.5度.3.检验用标准器具:3.1标准钢板直尺量程300㎜.3.2角度规:量程180°,分度值0.05㎜.3.3游标卡尺,量程300㎜,分度值0.02㎜.3.4塞尺:150㎜.4.检验方法:4.1用感观检查,要符合第2.1条要求.4.2用游标卡尺,测量每边长度及直径,其值应符合2.2技术要求.4.3用钢板直尺与塞尺,测量试模各内表面的不平度,其值应符合2.3技术要求.4.4用角度规,测量各相邻面的角度.5.自校、检测结果评定:自校证书及三色标识.另外符合技术要求.四、砂桨试模1.主要内容与适用范围:砂桨试模系用于按国家标准测试长期性及耐久性试验制作试件用模具.本规程适用于新制的或使用中的砂桨试模的检验.检验周期为12个月.2.技术要求:2.1砂桨试验应由铸铁或钢制成,内表面应机械加工平整光滑,并不应有任何砂眼或缺陷.2.2试模尺寸:70.7×70.7×70.7㎜(长、宽、高)使用后允许尺寸为±0.2㎜.2.3试模4个内表面的不平度,每70.7㎜不超过0.05㎜.2.4...
