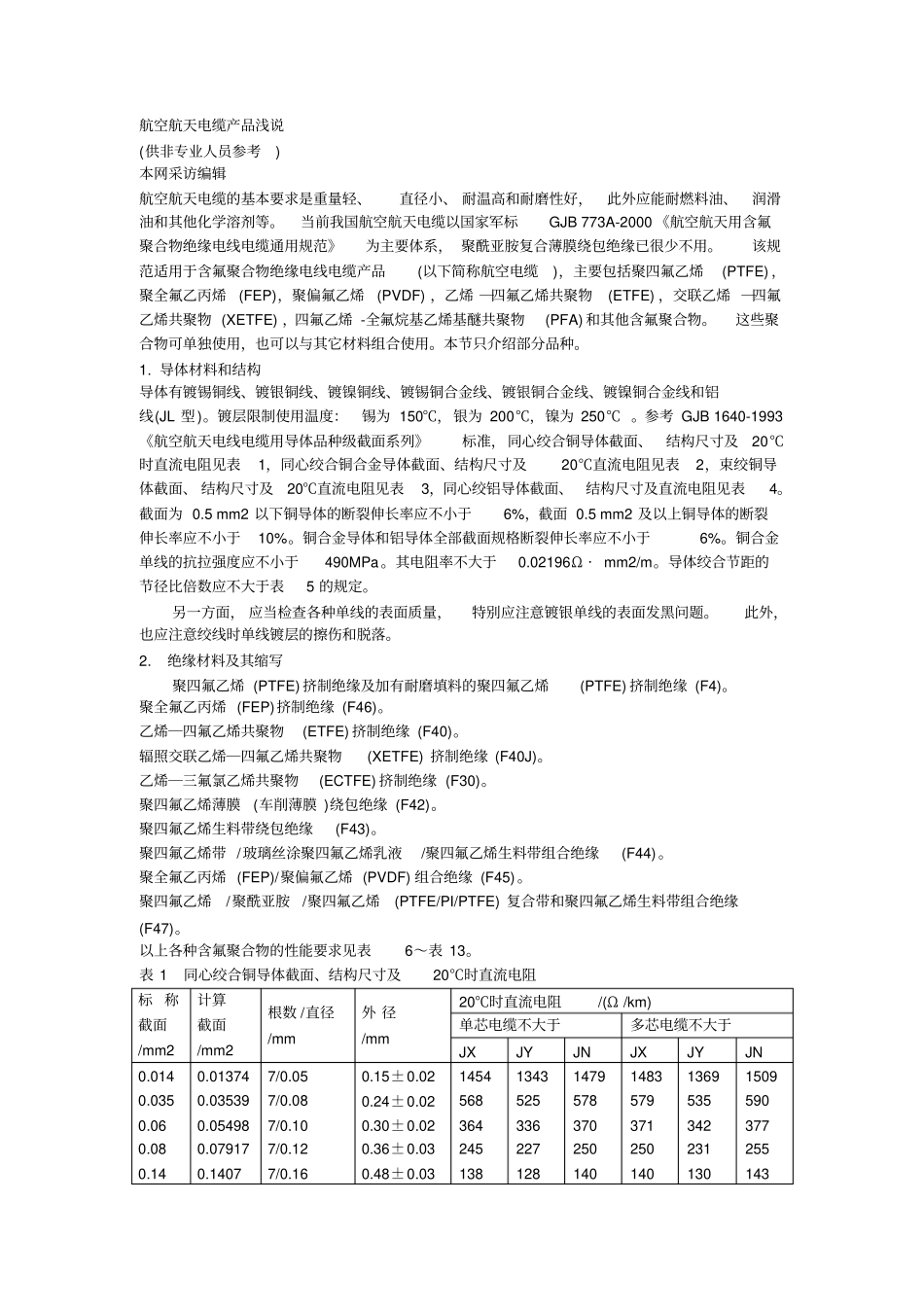

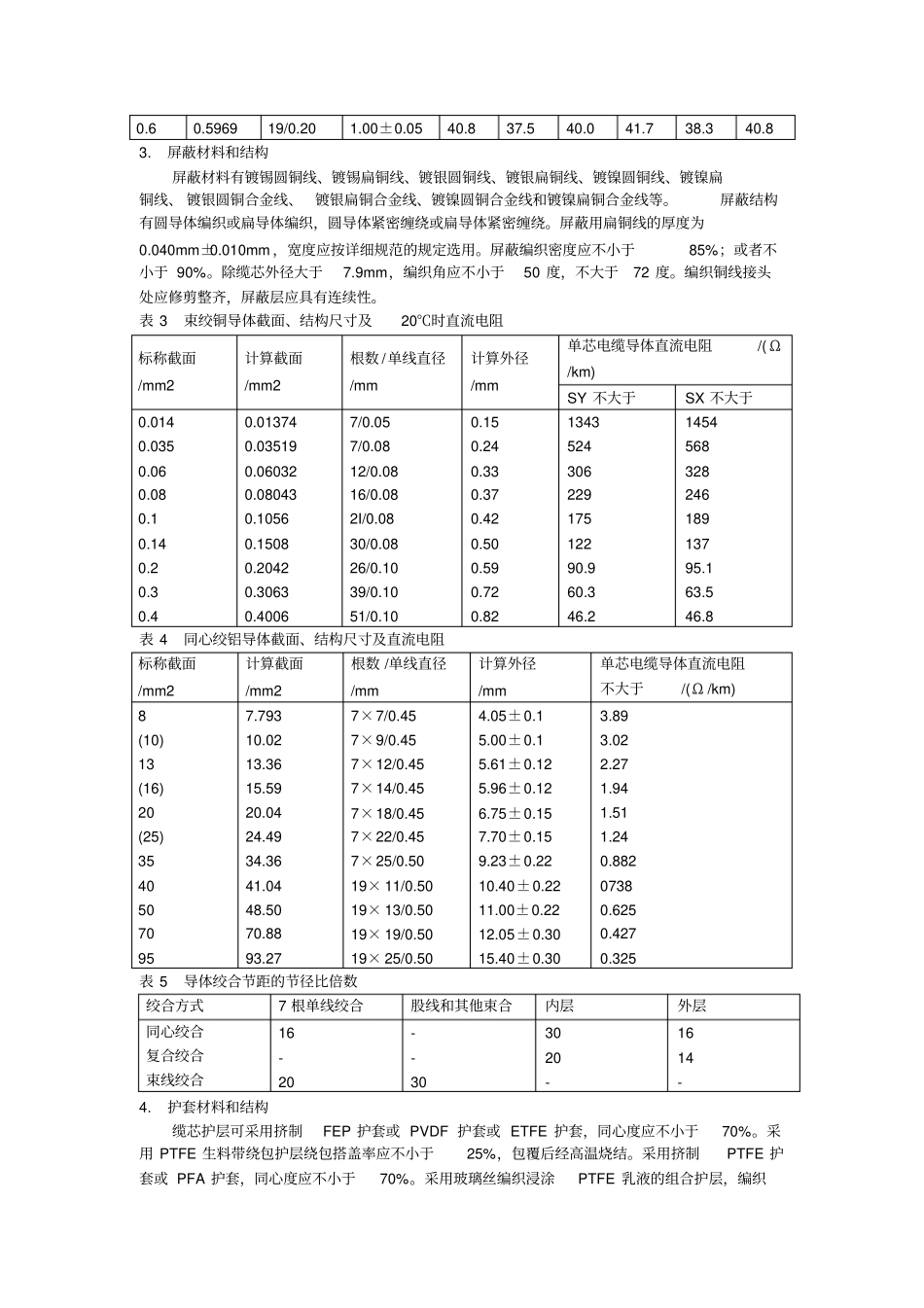

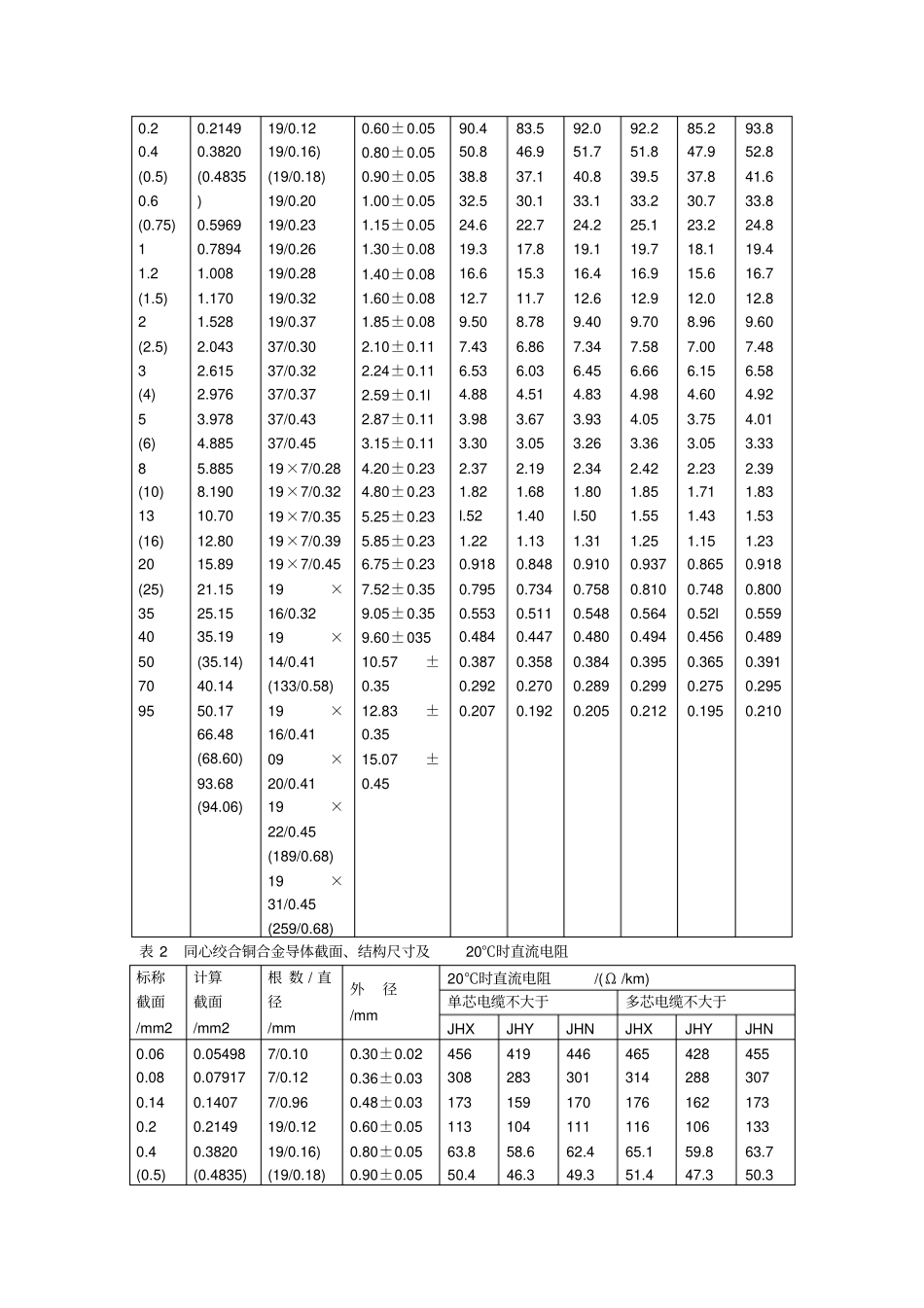

航空航天电缆产品浅说(供非专业人员参考)本网采访编辑航空航天电缆的基本要求是重量轻、直径小、耐温高和耐磨性好，此外应能耐燃料油、润滑油和其他化学溶剂等。当前我国航空航天电缆以国家军标GJB773A-2000《航空航天用含氟聚合物绝缘电线电缆通用规范》为主要体系，聚酰亚胺复合薄膜绕包绝缘已很少不用。该规范适用于含氟聚合物绝缘电线电缆产品(以下简称航空电缆)，主要包括聚四氟乙烯(PTFE)，聚全氟乙丙烯(FEP)，聚偏氟乙烯(PVDF)，乙烯─四氟乙烯共聚物(ETFE)，交联乙烯─四氟乙烯共聚物(XETFE)，四氟乙烯-全氟烷基乙烯基醚共聚物(PFA)和其他含氟聚合物。这些聚合物可单独使用，也可以与其它材料组合使用。本节只介绍部分品种。1.导体材料和结构导体有镀锡铜线、镀银铜线、镀镍铜线、镀锡铜合金线、镀银铜合金线、镀镍铜合金线和铝线(JL型)。镀层限制使用温度：锡为150℃，银为200℃，镍为250℃。参考GJB1640-1993《航空航天电线电缆用导体品种级截面系列》标准，同心绞合铜导体截面、结构尺寸及20℃时直流电阻见表1，同心绞合铜合金导体截面、结构尺寸及20℃直流电阻见表2，束绞铜导体截面、结构尺寸及20℃直流电阻见表3，同心绞铝导体截面、结构尺寸及直流电阻见表4。截面为0.5mm2以下铜导体的断裂伸长率应不小于6%，截面0.5mm2及以上铜导体的断裂伸长率应不小于10%。铜合金导体和铝导体全部截面规格断裂伸长率应不小于6%。铜合金单线的抗拉强度应不小于490MPa。其电阻率不大于0.02196Ω·mm2/m。导体绞合节距的节径比倍数应不大于表5的规定。另一方面，应当检查各种单线的表面质量，特别应注意镀银单线的表面发黑问题。此外，也应注意绞线时单线镀层的擦伤和脱落。2.绝缘材料及其缩写聚四氟乙烯(PTFE)挤制绝缘及加有耐磨填料的聚四氟乙烯(PTFE)挤制绝缘(F4)。聚全氟乙丙烯(FEP)挤制绝缘(F46)。乙烯─四氟乙烯共聚物(ETFE)挤制绝缘(F40)。辐照交联乙烯─四氟乙烯共聚物(XETFE)挤制绝缘(F40J)。乙烯─三氟氯乙烯共聚物(ECTFE)挤制绝缘(F30)。聚四氟乙烯薄膜(车削薄膜)绕包绝缘(F42)。聚四氟乙烯生料带绕包绝缘(F43)。聚四氟乙烯带/玻璃丝涂聚四氟乙烯乳液/聚四氟乙烯生料带组合绝缘(F44)。聚全氟乙丙烯(FEP)/聚偏氟乙烯(PVDF)组合绝缘(F45)。聚四氟乙烯/聚酰亚胺/聚四氟乙烯(PTFE/PI/PTFE)复合带和聚四氟乙烯生料带组合绝缘(F47)。以上各种含氟聚合物的性能要求见表6～表13。表1同心绞合铜导体截面、结构尺寸及20℃时直流电阻标称截面/mm2计算截面/mm2根数/直径/mm外径/mm20℃时直流电阻/(Ω/km)单芯电缆不大于多芯电缆不大于JXJYJNJXJYJN0.0140.0350.060.080.140.013740.035390.054980.079170.14077/0.057/0.087/0.107/0.127/0.160.15±0.020.24±0.020.30±0.020.36±0.030.48±0.031454568364245138134352533622712814795783702501401483579371250140136953534223113015095903772551430.20.4(0.5)0.6(0.75)11.2(1.5)2(2.5)3(4)5(6)8(10)13(16)20(25)35405070950.21490.3820(0.4835)0.59690.78941.0081.1701.5282.0432.6152.9763.9784.8855.8858.19010.7012.8015.8921.1525.1535.19(35.14)40.1450.1766.48(68.60)93.68(94.06)19/0.1219/0.16)(19/0.18)19/0.2019/0.2319/0.2619/0.2819/0.3219/0.3737/0.3037/0.3237/0.3737/0.4337/0.4519×7/0.2819×7/0.3219×7/0.3519×7/0.3919×7/0.4519×16/0.3219×14/0.41(133/0.58)19×16/0.4109×20/0.4119×22/0.45(189/0.68)19×31/0.45(259/0.68)0.60±0.050.80±0.050.90±0.051.00±0.051.15±0.051.30±0.081.40±0.081.60±0.081.85±0.082.10±0.112.24±0.112.59±0.1l2.87±0.113.15±0.114.20±0.234.80±0.235.25±0.235.85±0.236.75±0.237.52±0.359.05±0.359.60±03510.57±0.3512.83±0.3515.07±0.4590.450.838.832.524.619.316.612.79.507.436.534.883.983.302.371.82l.521.220.9180.7950.5530.4840.3870.2920.20783.546.937.130.122.717.815.311.78.786.866.034.513.673.052.191.681.401.130.8480.7340.5110.4470.3580.2700.19292.051.740.833.124.219.116.412.69.407.346.454.833.933.262.341.80l.501.310.9...
