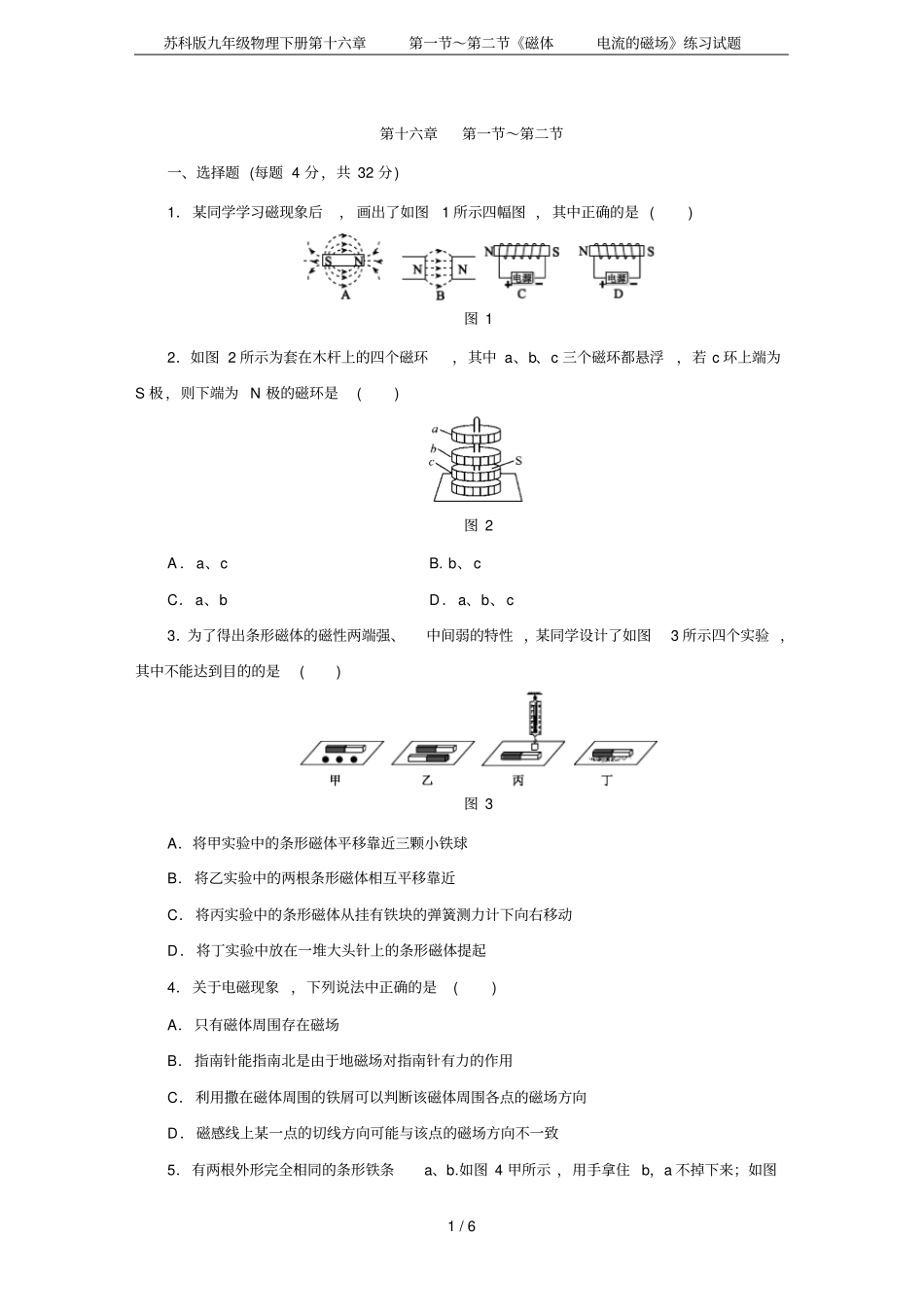

苏科版九年级物理下册第十六章第一节～第二节《磁体电流的磁场》练习试题1/6第十六章第一节～第二节一、选择题(每题4分，共32分)1．某同学学习磁现象后，画出了如图1所示四幅图，其中正确的是()图12．如图2所示为套在木杆上的四个磁环，其中a、b、c三个磁环都悬浮，若c环上端为S极，则下端为N极的磁环是()图2A．a、cB.b、cC．a、bD．a、b、c3．为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图3所示四个实验，其中不能达到目的的是()图3A．将甲实验中的条形磁体平移靠近三颗小铁球B．将乙实验中的两根条形磁体相互平移靠近C．将丙实验中的条形磁体从挂有铁块的弹簧测力计下向右移动D．将丁实验中放在一堆大头针上的条形磁体提起4．关于电磁现象，下列说法中正确的是()A．只有磁体周围存在磁场B．指南针能指南北是由于地磁场对指南针有力的作用C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D．磁感线上某一点的切线方向可能与该点的磁场方向不一致5．有两根外形完全相同的条形铁条a、b.如图4甲所示，用手拿住b，a不掉下来；如图苏科版九年级物理下册第十六章第一节～第二节《磁体电流的磁场》练习试题2/6乙所示，用手拿住a，b会掉下来，这个现象说明()图4A．a、b均是磁体B．b是磁体，a不是C．a是磁体，b不是D．a、b均不是磁体6．图5中小磁针北极指向正确的是()图57．如图6所示，开关闭合后，下列说法中正确的是()图6A．螺线管的下端是N极B．小磁针将转动，静止后N极向下C．小磁针将保持静止D．滑动变阻器的滑片P向b端滑动时，螺线管的磁性增强8．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光．如图7所示的电路中符合要求的是()苏科版九年级物理下册第十六章第一节～第二节《磁体电流的磁场》练习试题3/6图7二、填空题(每空3分，共30分)9．指南针是我国古代四大发明之一．指南针能够指南北，是因为具有________性的指南针受到了__________的作用．10．磁铁吸引大头针的过程，实质上是大头针先被________，然后异名磁极相互________的过程．11．如图8所示为一种电磁仪表的部分装置，闭合开关后，磁体N极向上转动(箭头所示)，则通电线圈上端为________(选填“S”或“N”)极，电池右端为________(选填“正”或“负”)极．图812．现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环．如图9所示，当线圈中的电流从a流向b时，线圈的左端为________极，此时活塞将向________运动．图913．在自动控制系统中，传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能．其中热敏电阻主要用来测量温度的变化．热敏电阻阻值随温度变化的曲线如图10甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，图中a、b为两个固苏科版九年级物理下册第十六章第一节～第二节《磁体电流的磁场》练习试题4/6定的金属片，d为铁片．为了使温度过高时发送报警信息，开关c应该接在________(选填“a”或“b”)处．若使报警的最低温度提高些，应将滑片P向________(选填“左”或“右”)移动．图10三、作图题(6分)14．如图11所示，请根据图中所给的信息标出：通电螺线管的N极、电源的“＋”“－”极和磁感线的方向．图11四、实验探究题(共32分)15．(12分)如图12所示的实验中，用________________________判断通电螺线管周围各点的磁场方向．为了探究通电螺线管磁极的极性与螺线管中电流方向是否有关，应采取的操作是________________________________________________________________．图1216．(20分)某兴趣小组在研究扬声器结构时发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：猜想1：磁极呈横向分布(如图13甲所示，左侧为N极，右侧为S极)．猜想2：磁极呈轴向分布(如图乙所示，上面为N极，下面为S极)．猜想3：磁极呈上中下分布(如图丙所示，上下面为N极，中部为S极)．苏科版九年级物理下册第十六章第一节～第二节《磁体电流的磁场》练习试题5/6图13(1)根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是_____________________...
