苯—甲苯混合液筛板精馏塔设计VIP免费

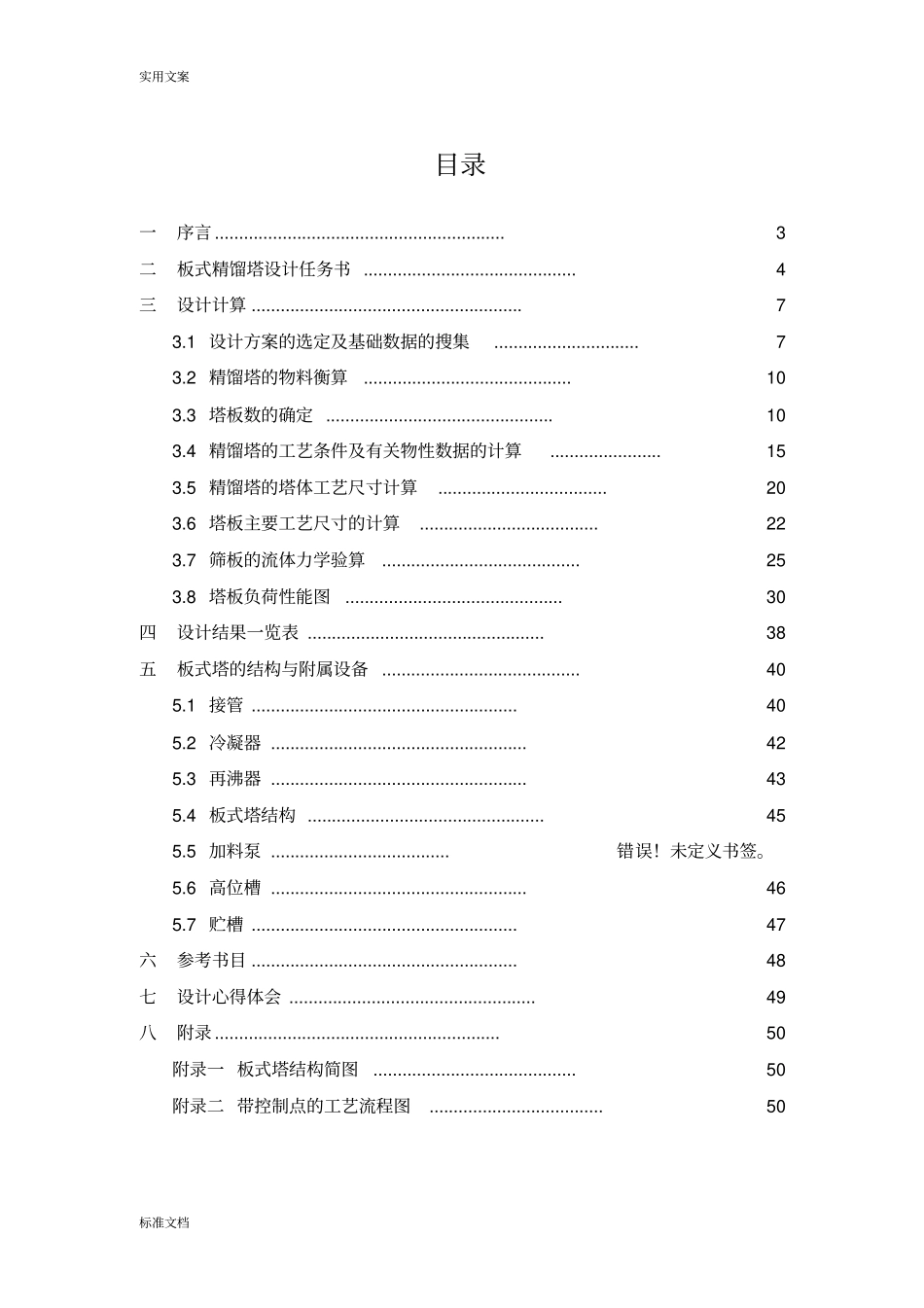

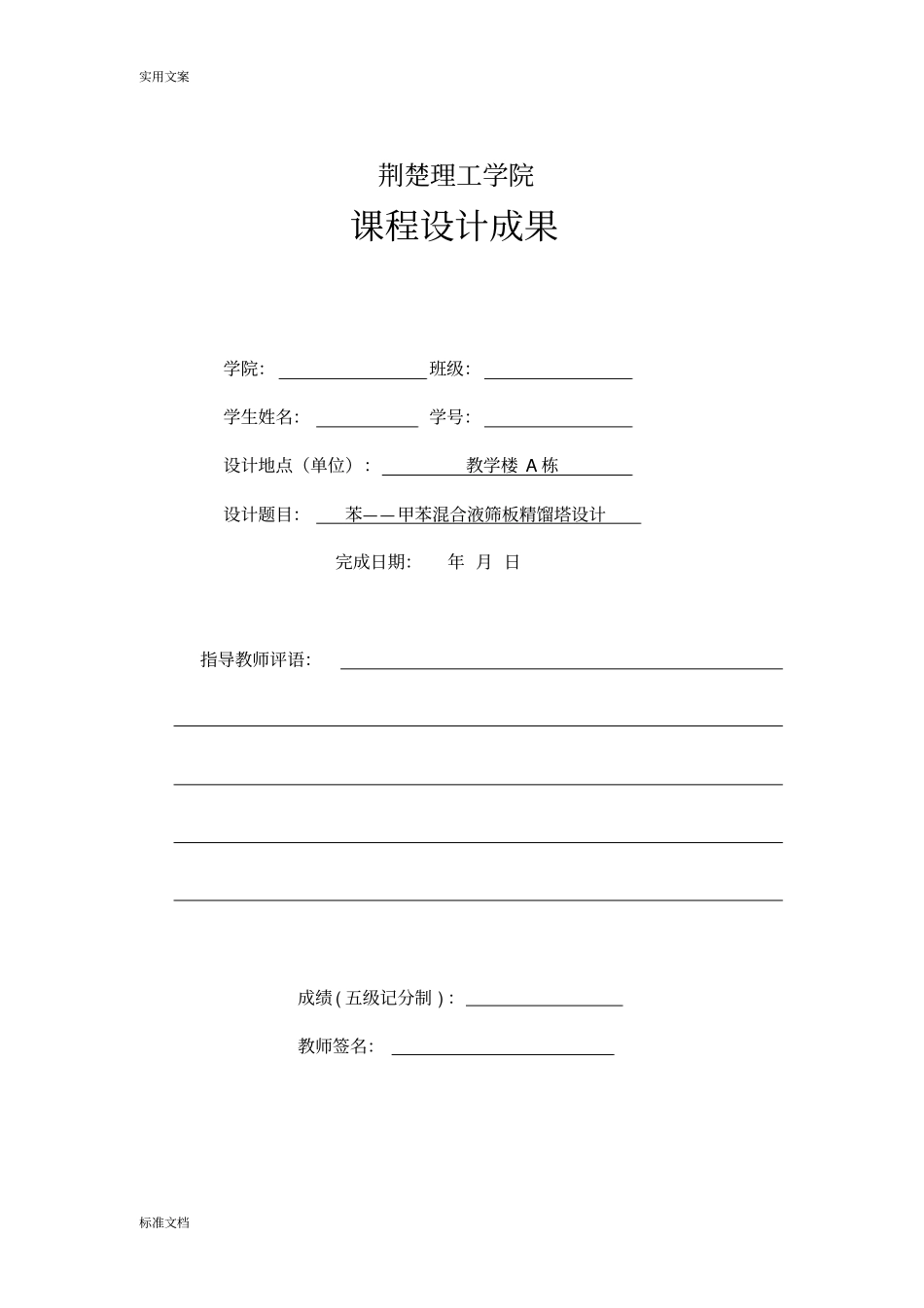

实用文案标准文档荆楚理工学院课程设计成果学院：班级：学生姓名：学号：设计地点（单位）：教学楼A栋设计题目：苯——甲苯混合液筛板精馏塔设计完成日期：年月日指导教师评语：成绩(五级记分制)：教师签名：实用文案标准文档目录一序言............................................................3二板式精馏塔设计任务书............................................4三设计计算........................................................73.1设计方案的选定及基础数据的搜集..............................73.2精馏塔的物料衡算...........................................103.3塔板数的确定...............................................103.4精馏塔的工艺条件及有关物性数据的计算.......................153.5精馏塔的塔体工艺尺寸计算...................................203.6塔板主要工艺尺寸的计算.....................................223.7筛板的流体力学验算.........................................253.8塔板负荷性能图.............................................30四设计结果一览表.................................................38五板式塔的结构与附属设备.........................................405.1接管.......................................................405.2冷凝器.....................................................425.3再沸器.....................................................435.4板式塔结构.................................................455.5加料泵.....................................错误！未定义书签。5.6高位槽.....................................................465.7贮槽.......................................................47六参考书目.......................................................48七设计心得体会...................................................49八附录...........................................................50附录一板式塔结构简图..........................................50附录二带控制点的工艺流程图....................................50实用文案标准文档一序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学，是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。本设计的题目是苯——甲苯连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一板式塔将其分离。工业上对塔设备的主要要求是：（1）生产能力大；（2）传热、传质效率高；（3）气流的摩擦阻力小；（4）操作稳定，适应性强，操作弹性大；（5）结构简单，材料耗用量少；（6）制造安装容易，操作维修方便。此外，还要求不易堵塞、耐腐蚀等。筛板是在塔板上钻有均布的筛孔，呈正三角形排列。上升气流经筛孔分散、鼓泡通过板上液层，形成气液密切接触的泡沫层（或喷射的液滴群）。设计良好的筛板塔具有足够的操作弹性，对易引起堵塞的物系可采用大孔径筛板，故近年我国对筛板的应用日益增多，所以在本设计中设计该种塔型。实用文案标准文档二板式精馏塔设计任务书设计题目：苯——甲苯...
